Die FM-Rangierung ist eine Verbindung innerhalb des FM-Netzes, die durch Patchen oder Rangieren in oder an Knoten durchgeführt wird. Die Verbindung erfolgt entweder zwischen dem Stift und dem Technikport in einem Abschluss, zwischen zwei Stiften von verschiedenen Abschlüssen in einem Schaltpunkt oder zwischen zwei Stiften eines Abschlusses.

Registerkarten

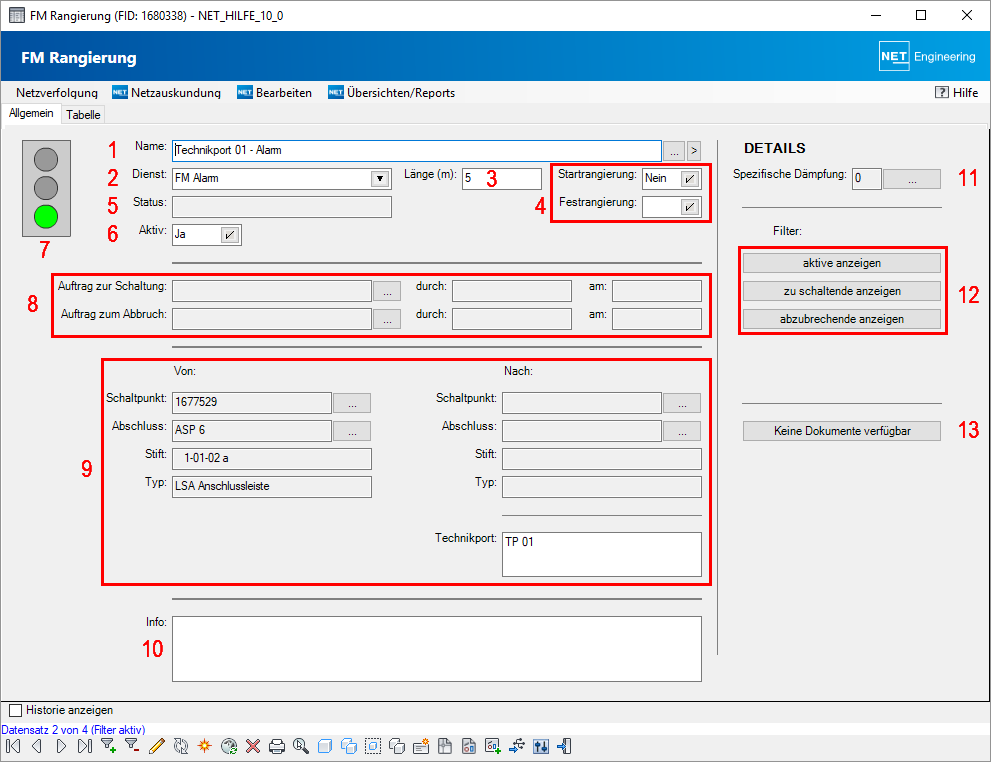

Auf der Startregisterkarte "Allgemein" werden allgemeine Angaben zur Rangierung geführt.

Attribut	Beschreibung
Name	Der Name der Rangierung wird angezeigt oder kann eingegeben werden. Über den Button  öffnet sich das Kantenformular der aktuellen Rangierung bzw. mit aller Rangierungen im Filter. (1)
Dienst	Der Dienst, mit dem die Rangierung beschaltet wurde, wird angezeigt bzw. kann über  aus einer Auswahlliste gewählt werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Dienste. (2)
Länge	Die Länge der Rangierung wird angezeigt und kann geändert werden. (3)
Start-/Festrangierung	Zeigt an, ob es sich um eine Startrangierung handelt. Mit Klick auf  erfolgt die Umschaltung zwischen JA und NEIN. Zeigt an, ob es sich um eine Festrangierung handelt. Mit Klick auf  erfolgt die Umschaltung zwischen JA und NEIN. (4)
Status	Der Status, welcher der Rangierung im Kantenformular zugewiesen wurde, wird angezeigt. (5)
aktiv	Mit Ja oder Nein wird dargestellt, ob die FM-Rangierung aktiv geschaltet wurde oder nicht. (6)
Ampel	Ob eine Rangierung aktiv ist oder nicht oder ob sie über einen Arbeitsauftrag zur Schaltung vorbereitet wurde, ist an den Farben der Ampel erkennbar. (7)                                   über einen Arbeitsauftrag         aktiv/geschaltet zur Schaltung vorbereitet
Arbeitsauftrag	Bei Auftrag zur Schaltung wird der Name des Arbeitsauftrages, die Person und das Datum der Schaltung angezeigt. Bei Auftrag zum Abbruch wird der Name des Arbeitsauftrages, die Person und das Datum des Abbruches angezeigt. (8)
verbundene Objekte mit übergeordneten Knoten/Kanten	Informationen zu Schaltpunkt, Abschluss, Stift und Stifttyp, von wo aus rangiert wird. Über den Button  öffnet sich das Detailformular des zugehörigen Abschlusses. Informationen zu Abschluss, Stift und Stifttyp, wohin rangiert wird. Über den Button  öffnet sich das Detailformular des zugehörigen Abschlusses. Angaben zum Technikport, auf den rangiert wird. (9)
Informationen	Informationen zur Rangierung können eingegeben werden. (10)
Details	Der Button öffnet das Formular mit FM-Rangierungsdaten zur spezifischen Dämpfung einer Rangierung. Für weitere Informationen lesen Sie weiter unter Rangierungsdaten. (11)
Filter	Diese Button filtern alle vorhandenen Rangierungen nach folgenden Kriterien: filtert alle aktiv geschalteten Rangierungen (siehe unter Nr. 6) filtert alle Rangierungen, die noch nicht geschaltet wurden, d. h. die noch nicht aktiv sind. filtert alle Rangierungen, die abgebrochen werden sollen. (12)
Dokumente	Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (13)

Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen.

Über das Menü "Bearbeiten" kann man verschiedene Arbeitsabläufe starten.

1. Der von der Rangierung ausgehende Netzweg kann abgebrochen werden.
2. Die gewählte Rangierung kann umgelegt werden.
3. Die gewählte Rangierung kann abgebrochen werden.
4. Ein Dienst kann ausgehend von der Rangierung auf den Netzweg übertragen werden.
5. Ein Dienst kann ausgehend von den Rangierungen im Filter auf die entsprechenden Netzwege übertragen werden.
6. Ein Dienst kann ausgehend von der Rangierung vom Netzweg entfernt werden.
7. Ein Dienst kann ausgehend von den Rangierungen im Filter von den entsprechenden Netzwege entfernt werden.

Über das Menü "Übersichten/Reports" lässt sich der FM-Verbindungsplan und die Formulare der erzeugten Label öffnen.

Berichte drucken

Mit dem Druckersymbol im unteren Rand des Formulars können die verfügbaren Berichte gedruckt werden

verfügbarer Bericht

• FM Netzwegübersicht (Rangierung)

Im Anhang zu diesem Artikel befinden sich beispielhaft die erzeugten PDF-Berichte.

Rangierungsdaten

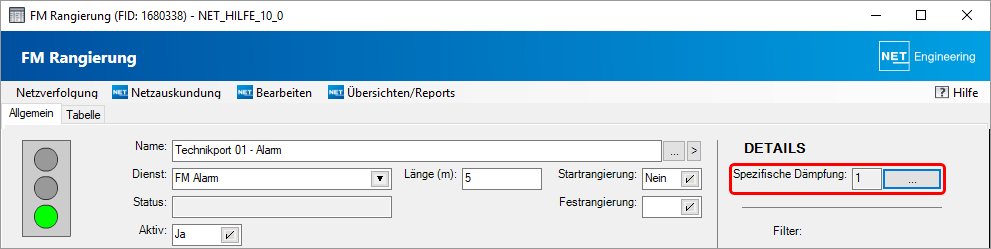

Das Detailformular Rangierungsdaten wird geöffnet im Formular FM-Rangierung mit Klick auf:

Registerkarten

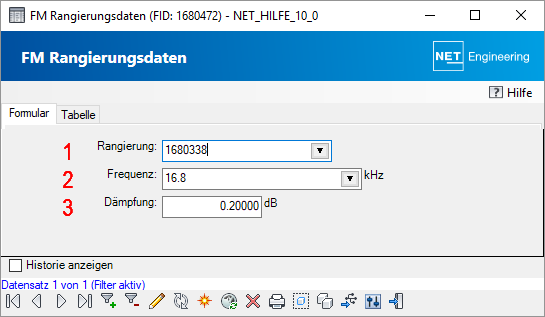

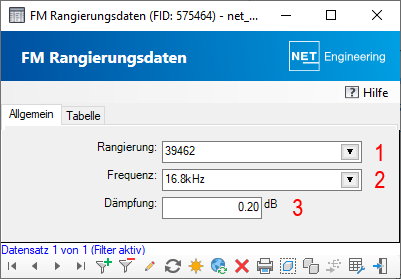

Auf der Startregisterkarte "Formular" werden für eine Rangierung die Informationen wie Frequenz und Dämpfung geführt.

1. Auswahl der FM-Rangierung, zu der die Rangierungsdaten angelegt werden sollen.
2. Auswahl der Frequenz. Ein Doppelklick in das Listenfeld öffnet das Formular der Frequenz.
3. Eingabe des Dämpfungswertes.
