Kabeltyp

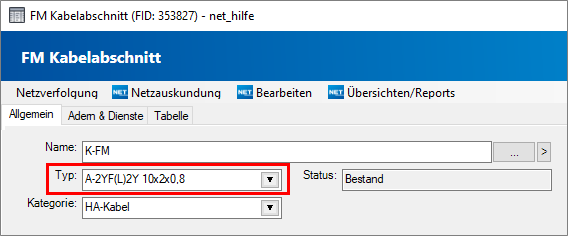

In NET Engineering hat der Nutzer die Möglichkeit, Kabeltypen selbst zu definieren. Das Formular öffnet sich über einen Doppelklick in das Feld Kabeltyp im Formular FM-Kabelabschnitt oder im Fachschalen-Explorer > FM-Netz > FM-Kabelabschnitt > FM-Kabeltyp.

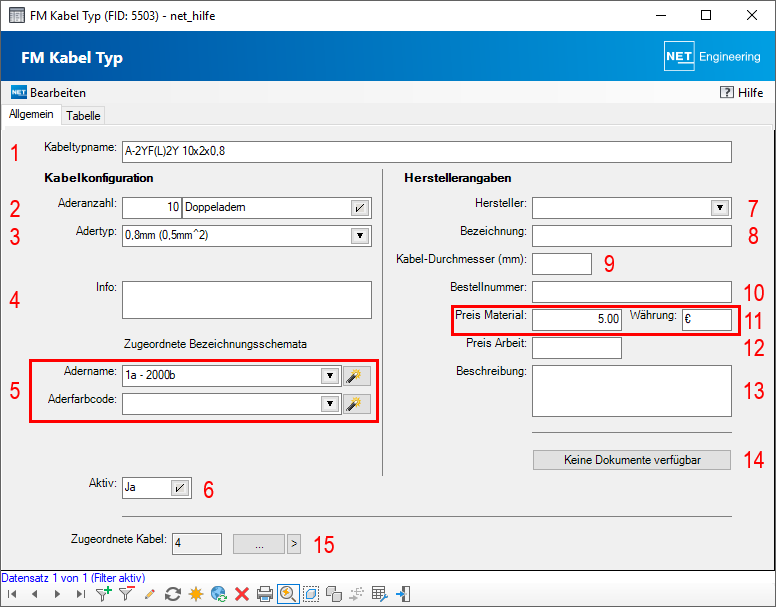

Registerkarten


Attribut Beschreibung
Name Geben Sie hier den Namen des Kabeltypes ein. (1)
Aderanzahl Die Gesamtanzahl der Adern im Kabel wird angegeben und es wird ausgewählt, ob es sich um Einzel- oder Doppeladern handelt. Dieses Feld kann nur geändert werden, wenn noch keine Auswahl getroffen wurde - unabhängig davon ob schon Kabelabschnitte zugewiesen wurden oder nicht - bzw. der Kabeltyp noch keinem Kabelabschnitt zugewiesen wurde. (2)
Adertyp Der dem Kabeltyp zugeordnete Adertyp wird angezeigt bzw. kann über mceclip2.png aus einer Auswahlliste gewählt werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Adertyp. (3)
Info Informationen zum Kabeltyp können eingegeben werden. (4)
Adername

Das Bezeichnungsschema für die Adernamen kann aus einer Auswahlliste gewählt werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Bezeichnungsschemen.
Mit dem Button mceclip3.png kann der Editor für Bezeichnungsschemen geöffnet werden. (5)
Aderfarbcode Das Farbschema für Adern kann aus einer Auswahlliste gewählt werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Bezeichnungsschemen.
Mit dem Button mceclip3.png kann der Editor für Bezeichnungsschemen geöffnet werden. (6)
aktiv Nur aktiv geschaltete Typen können im Detailformular FM-Kabel aus der Auswahlliste gewählt werden. (7)
Herstellerangaben
Hersteller Auswahl des Herstellers aus einer Auswahlliste. (8)
Bezeichnung Die Angabe einer Bezeichnung ist möglich. (9)
Kabel-Durchmesser Der Durchmesser des Kabels [mm] kann angegeben werden. (10)
Bestellnummer Angabe der Bestellnummer. (11)
Preis Material Angabe des Preises und der Währung für das Material. (12)
Preis Arbeit Angabe des Preises für die Arbeitsleistung. (13)
Beschreibung Hier kann die Beschreibung des Types angegeben werden. (14)
Dokumente Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (15)
zugeordnete Kabel Die Anzahl der FM-Kabel, denen dieser Typ zugewiesen ist, wird angezeigt. Mit Klick auf mceclip2.png werden alle FM-Kabel aufgelistet, welche den aktuellen Typ verwenden. Der Button mceclip3.png zeigt alle FM-Kabel, denen ein Typ im Filter zugewiesen wurde. (16)


Hinweis
Wurden die Felder 2/3 und 5/6 ausgefüllt, werden mit der Auswahl des Kabeltyps im Detailformular Kabelabschnitt die Adern automatisch entsprechend der vorgegebenen Schemen erzeugt.

Menüeinträge

Über das Menü "Bearbeiten" kann man Kabelabschnitte zum jeweiligen Kabeltyp anpassen.

LWL-Kabelabschnitt_Kabeltyp_Menü Bearbeiten.png

Wurden Änderungen am Kabeltyp vorgenommen, können alle Kabelabschnitte, denen dieser Kabeltyp zugeordnet ist, angepasst werden.
