Abschluss

Registerkarten

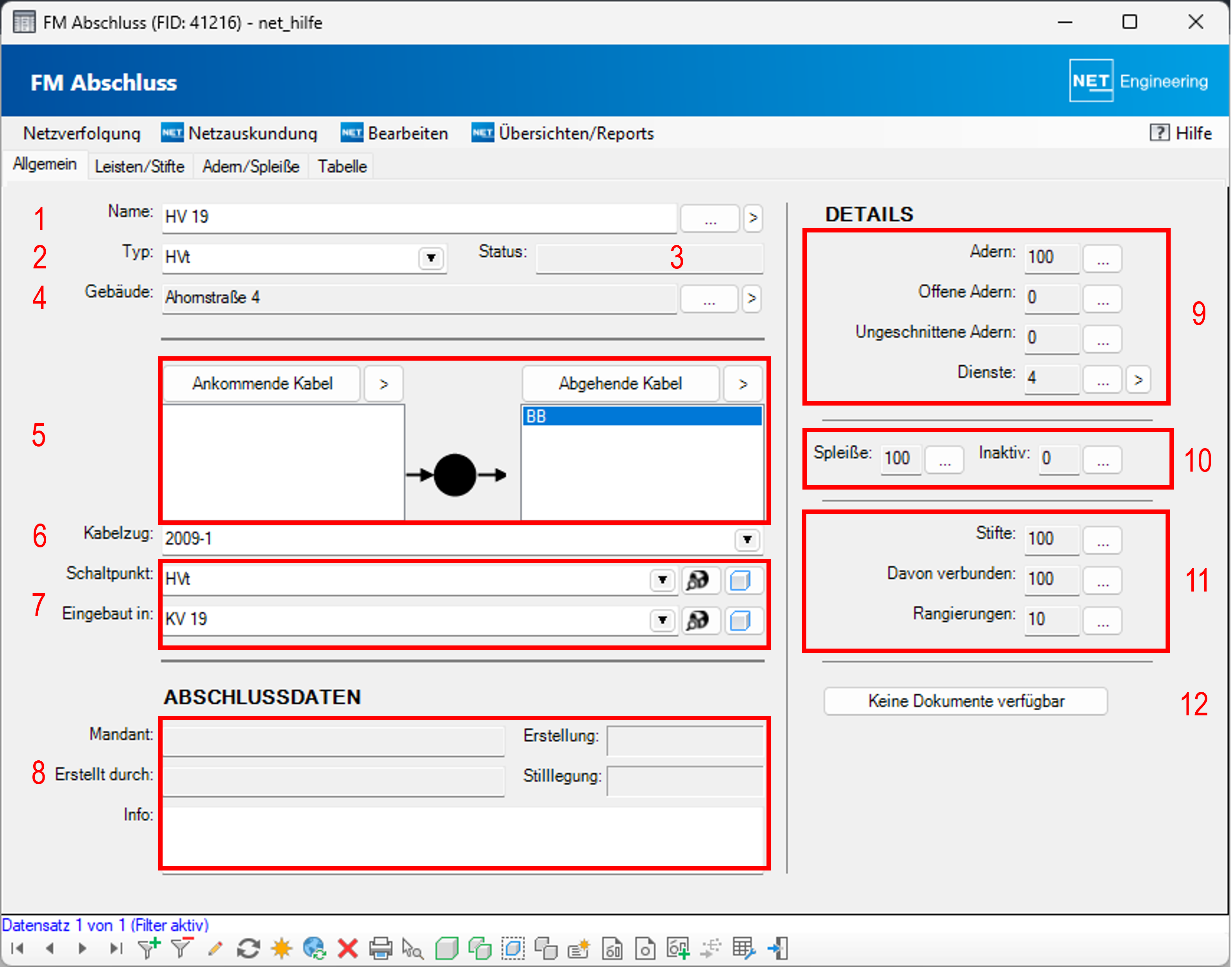

Auf der Startregisterkarte "Allgemein" werden allgemeine Angaben wie Typ und Zuordnung zu einem Kabelzug geführt. Es werden die ankommenden und abgehenden Kabel angezeigt. Alle im Abschluss angelegten Stifte und Spleiße sind unter Details auf einem Blick zu überschauen. Genauere Informationen dazu werden in den Registerkarten Leisten/Stifte und Adern/Spleiße angezeigt.

Attribut	Beschreibung
Name	Der Name des Knoten zum Abschluss wird angezeigt oder kann eingegeben werden. Über den Button  öffnet sich das Formular des aktuellen Knotens bzw. mit  aller Knoten im Filter. (1)
Typ	Der dem Abschluss zugeordnete Abschlusstyp wird angezeigt. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der verschiedenen Abschlusstypen. (2)
Status	Der Status, welcher dem Abschluss im Knotenformular zugewiesen wurde, wird angezeigt. (3)
Gebäude	Das Gebäude, welches dem Abschluss im Knotenformular zugewiesen wurde, wird angezeigt. Über den Button öffnet sich das Formular des Gebäudes bzw. mit aller Gebäude der Abschlüsse im Filter. (4)

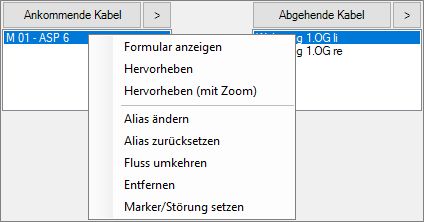

Verbindungen	Die im Abschluss ankommenden und abgehenden Kabel werden angezeigt. Mit Klick auf werden alle ankommenden Kabel im Formular geöffnet, mit daneben werden die ankommenden Kabel aller Abschlüsse im Filter geöffnet. Mit Klick auf werden alle abgehenden Kabel im Formular geöffnet, mit daneben werden die abgehenden Kabel aller Abschlüsse im Filter geöffnet. Über einen Klick auf den Kabelname mit der rechten Maustaste öffnet sich folgendes Kontextmenü: Das Formular des Kabels lässt sich öffnen, der Verlauf in der Grafik hervorheben, der angezeigte Aliasname ändern und zurücksetzen sowie der Fluss (ankommend/abgehend) umkehren. Das Kabel kann darüber hinaus topologisch aus dem Abschluss entfernt werden und es lässt sich eine Störung setzen. (5)
Kabelzug	Ist der Abschluss einem Kabelzug zugeordnet, wird hier der Name des Kabelzuges angezeigt. Ein Doppelklick in das Listenfeld öffnet das Formular des Kabelzuges. (6)
Schaltpunkt/eingebaut in	Wurde der Abschluss einem Schaltpunkt und/oder einer baulichen Anlage wie Schacht oder Schrank zugeordnet, ist hier der Name bzw. die FID erkennbar oder aus einer Auswahlliste wählbar. Die übergeordneten Knoten können mit  aus der Grafik gewählt und mit  in der Grafik markiert werden. Der Button  öffnet das Formular des zugeordneten Schaltpunktes. (7)
Abschlussdaten	Daten, die im Knotenformular zum Abschluss geführt werden, werden hier angezeigt. Informationen zum Abschluss können hinterlegt werden. (8)
Details	Die verschiedenen Adern und die Arten, wie sie im Abschluss verbunden sind, werden angezeigt. Mit Klick auf  werden die entsprechenden Formulare bzw. Übersichten geöffnet. Liegen im Abschluss Dienste an, können diese angezeigt werden. (9) Die Anzahl der im Abschluss erzeugten Spleiße wird angezeigt. Die Anzahl der inaktiven Spleiße wird separat angezeigt. Mit Klick auf  werden die entsprechenden Übersichten geöffnet. (10) Die Anzahl der im Abschluss vorhandenen Stifte wird angezeigt. Die Anzahl der Stifte, die mit Adern oder Stiften (Rangierung) verbunden sind, wird angezeigt. Mit Klick auf  werden die entsprechenden Formulare bzw. Übersichten geöffnet. (11)
Dokumente	Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (12)

Kontextmenüs

Leisten/Stifte

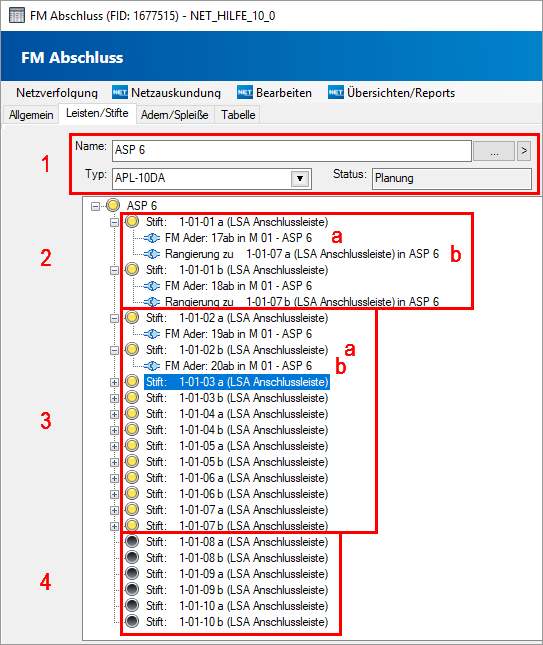

Auf der Registerkarte "Leisten/Stifte" werden alle erzeugten Stifte in dem Abschluss angezeigt.

1. Name, Typ und Status des Abschlusses werden wie auf der Registerkarte Allgemein angezeigt.
2. Die Verbindungen, erkennbar am gelben Kreis, der Stifte werden angezeigt
2a. Der Stift (Stiftname wird angezeigt) ist auf der einen Seite mit einer Ader (Ader- und Kabelname werden angezeigt) verbunden und
2b. auf der anderen Seite wurde der Stift rangiert (auf einen Stift oder Technikport).
3. Die Verbindungen, erkennbar am gelben Kreis, der Stifte werden angezeigt
3a. Der Stift (Stiftname wird angezeigt) ist
3b. mit einer Ader (Ader- und Kabelname werden angezeigt) verbunden.
4. Die Stifte, sind mit keinem Element verbunden, erkennbar am schwarzen Kreis.

Kontextmenü zum Abschluss

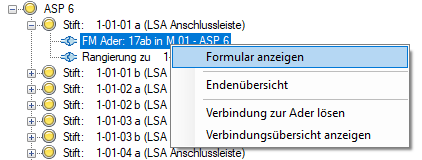

Kontextmenü zum Stift

Kontextmenü zur Ader

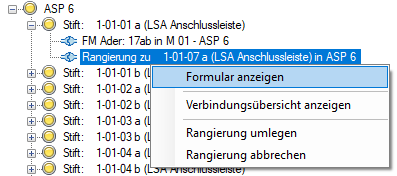

Kontextmenü zur Rangierung

Adern/Spleiße

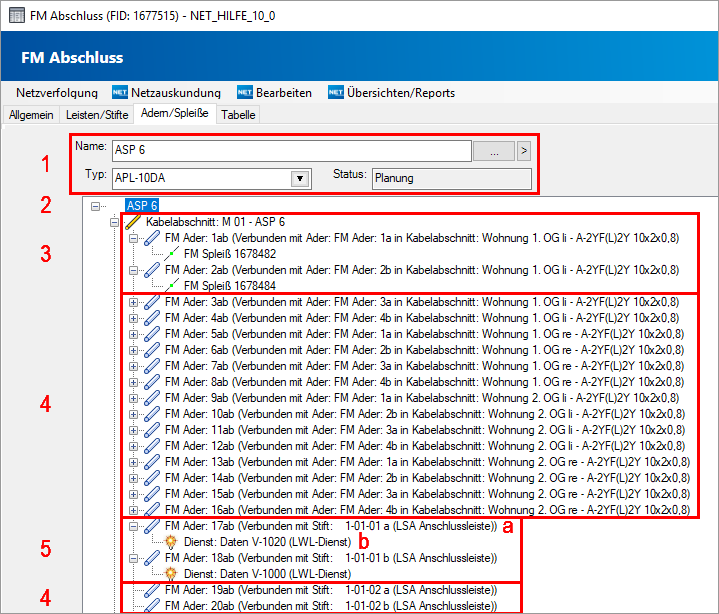

Auf der Registerkarte "Adern/Spleiße" werden sowohl die Verbindungen der Adern auf Adern und Stifte als auch die offenen Faserenden im Abschluss dargestellt.

1. Name, Typ und Status des Abschlusses werden wie auf der Registerkarte Allgemein angezeigt.
2. Der Name des Kabelabschnittes wird angezeigt.
3. Die Tree-View zeigt an, ob die Ader verspleißt ist oder nicht. Die Namen der Adern und Kabelabschnitte werden angezeigt. Die FID des Spleißes wird angezeigt.
4. Die Tree-View zeigt an, ob die Ader verspleißt ist oder nicht. Die Namen der Adern und Stifte werden angezeigt.
5. Die Tree-View zeigt an, ob die Ader verspleißt ist oder nicht.
5a. Die Namen der Adern und Stifte sowie
5b. der Name des Dienstes wird angezeigt.
Offene Aderenden werden ebenfalls angezeigt.

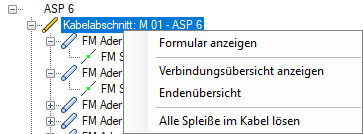

Kontextmenü zum Kabelabschnitt

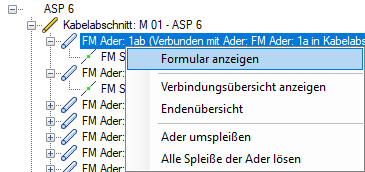

Kontextmenü zur Ader

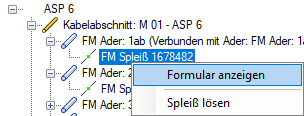

Kontextmenü zum Spleiß

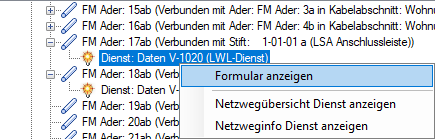

Kontextmenü zum Dienst

Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen und die Netzwegsuche starten.

Über das Menü "Bearbeiten" kann man verschiedene Arbeitsabläufe starten.

1. Der Verbindungseditor kann geöffnet werden. Ist der Abschluss einem Schaltpunkt zugeordnet und sollen Verbindungen zu einem anderen Abschluss, der ebenfalls diesem Schaltpunkt zugeordnet ist, erzeugt werden, kann der "Verbindungseditor (im Schaltpunkt)" geöffnet werden.
2. Ankommende und abgehende Kabel können sowohl aus der Grafik also auch aus der Datenbank zum Abschluss hinzugefügt werden.
3. Alle im Abschluss vorhandenen Spleiße und Rangierungen werden in einem Arbeitsauftrag als neu zu schalten erfasst. Dieser Arbeitsablauf dient dem Austausch des Abschlusses. Die im Arbeitsauftrag dokumentierten Verbindungen können identisch wiederhergestellt werden.
4. Es wird die Ausstattung des aktuellen Abschlusses von einem bereits existierenden Abschluss hinsichtlich der erzeugten Bauteile übernommen.
5. Die im FM-Abschluss benötigten Stifte können hinzugefügt werden. Mehr Informationen zum Thema finden Sie unter Stifte erzeugen.
6. Die Attribute der Stifte, die dem Abschluss zugeordnet sind, können über ein Dialogfenster geändert werden. Die Bauteile können sowohl neu nummeriert werden, als auch umbenannt.

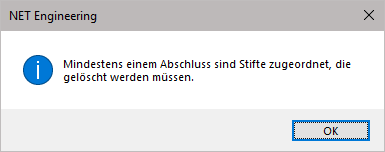

7. Der Abschluss kann in eine Muffe umgewandelt werden. Dies ist für den aktuellen Datensatz, alle Datensätze im Filter oder alle mit Lesezeichen versehenen Datensätze (in der Tabellenansicht) möglich. Es ist darauf zu achten, dass der Abschluss keine Stifte besitzt. Ist dies der Fall, erscheint eine entsprechende Warnung:

Über das Menü "Übersichten/Reports" lassen sich verschiedene Übersichten und Spleißpläne öffnen.

mit erzeugter Spleißgrafik	ohne erzeugte Spleißgrafik

1. Ein Spleißplan in der gruppierten Form wird in einer neuen Datei gezeichnet.
2. Ein Spleißplan in der detaillierten Form wird in einer neuen Datei gezeichnet. Der detaillierte Spleißplan öffnet sich als Einzelfaserdarstellung.
3. Für Spleißübersichten lassen sich jeweils die tabellarisch gruppierte oder detaillierte Spleißübersicht öffnen.
4. Die Spleißgrafik kann in der Grafik eingezeichnet und entfernt werden.
5. Es lässt sich eine Endenübersicht öffnen.
6. Die Dienstübersicht öffnet das Formular der Dienste mit allen Diensten im Filter, welche dem Element bzw. untergeordneten Elementen zugeordnet sind.
7. Es lassen sich die Formulare der erzeugten Label öffnen.

Berichte drucken

Mit dem Druckersymbol im unteren Rand des Formulars können die verfügbaren Berichte gedruckt werden

verfügbare Berichte

• Rangierungen im Abschluss
• Spleißübersicht Abschluss
• Stifte im Abschluss

Im Anhang zu diesem Artikel befinden sich beispielhaft die erzeugten PDF-Berichte.
