Muffe

Registerkarten

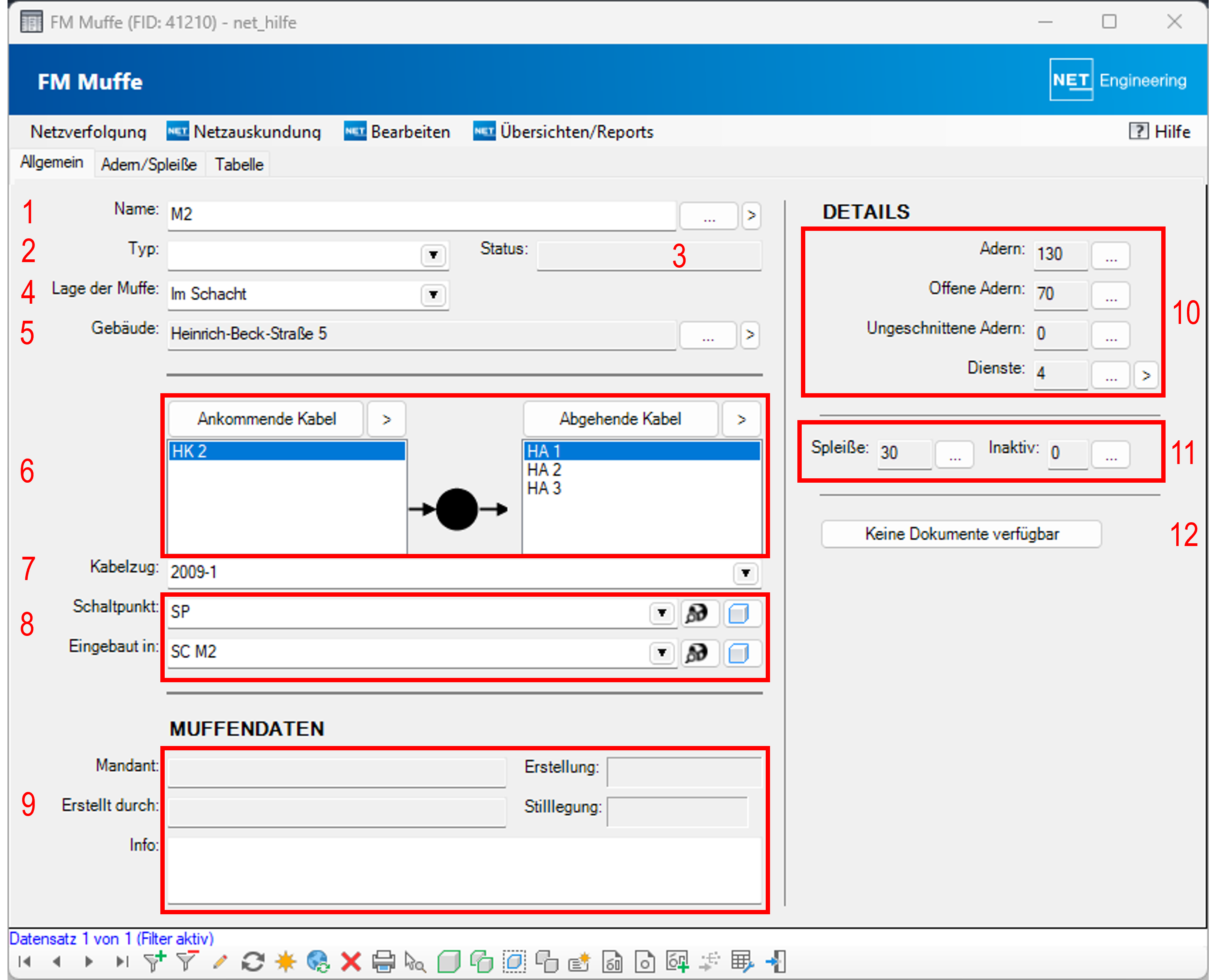

Auf der Startregisterkarte "Allgemein" werden allgemeine Angaben wie Typ und Zuordnung zu einem Kabelzug geführt. Es werden die ankommenden und abgehenden Kabel angezeigt. Alle in der Muffe erzeugten Spleiße sind unter Details auf einem Blick zu überschauen. Genauere Informationen dazu werden in den Registerkarte Adern/Spleiße angezeigt.


Attribut Beschreibung
Name Der Name des Knoten zur Muffe wird angezeigt oder kann eingegeben werden. Über den Button mceclip2.png öffnet sich das Formular des aktuellen Knotens bzw. mit mceclip3.png aller Knoten im Filter. (1)
Typ Angezeigt wird der Muffentyp, welcher der Muffe zugeordnet ist. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der verschiedenen Muffentypen. (2)
Status Der Status, welcher der Muffe im Knotenformular zugewiesen wurde, wird angezeigt. (3)
Gebäude Das Gebäude, welches der Muffe im Knotenformular zugewiesen wurde, wird angezeigt. Über den Button mceclip2.png öffnet sich das Formular des Gebäudes bzw. mit mceclip3.png aller Gebäude der Muffen im Filter. (4)
Verbindungen Die in der Muffe ankommenden und abgehenden Kabel werden angezeigt. Mit Klick auf Button_ankommende Kabel.png werden alle ankommenden Kabel im Formular geöffnet, mit Button_alle im Filter öffnen.png daneben werden die ankommenden Kabel aller Muffen im Filter geöffnet. Mit Klick auf Button_abgehende Kabel.png werden alle abgehenden Kabel im Formular geöffnet, mit Button_alle im Filter öffnen.png daneben werden die abgehenden Kabel aller Muffen im Filter geöffnet.

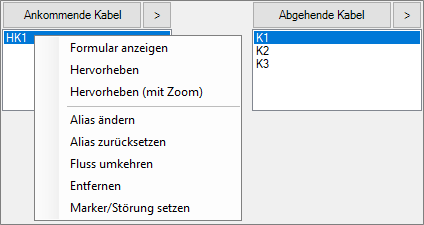

Über einen Klick auf den Kabelname mit der rechten Maustaste öffnet sich folgendes Kontextmenü:
Das Formular des Kabels lässt sich öffnen, der Verlauf in der Grafik hervorheben, der angezeigte Aliasname ändern und zurücksetzen sowie der Fluss umkehren. Das Kabel kann darüber hinaus topologisch aus dem Abschluss entfernt werden und es lässt sich eine Störung setzen. (5)
Kabelzug Ist die Muffe einem Kabelzug zugeordnet, wird hier der Name des Kabelzuges angezeigt. Ein Doppelklick in das Listenfeld öffnet das Formular des Kabelzuges. Neue Datensätze können angelegt werden. (6)
Schaltpunkt/bauliche Anlage Wurde die Muffe einem Schaltpunkt und/oder einer baulichen Anlage wie Schacht oder Schrank zugeordnet, ist hier der Name bzw. die FID erkennbar oder aus einer Auswahlliste wählbar. Die übergeordneten Knoten können mit mceclip9.png aus der Grafik gewählt und mit mceclip0.png in der Grafik markiert werden. Der Button mceclip2.png öffnet das Formular des zugeordneten Schaltpunktes. (7)
Muffendaten Daten, die im Knotenformular zur Muffe geführt werden, werden hier angezeigt. Informationen zur Muffe können hinterlegt werden. (8)
Details Die verschiedenen Adern und die Arten, wie sie in der Muffe verbunden sind, werden angezeigt. Mit Klick auf mceclip2.png werden die entsprechenden Formulare bzw. Übersichten geöffnet. Liegen im Abschluss Dienste an, können diese angezeigt werden. (9)
Die Anzahl der in der Muffe erzeugten Spleiße wird angezeigt. Die Anzahl der inaktiven Spleiße wird separat angezeigt. Mit Klick auf mceclip2.png wird die entsprechende Übersicht geöffnet. (10)
Dokumente Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (11)


Kontextmenüs

Adern/Spleiße

Auf der Registerkarte "Adern/Spleiße" werden sowohl die Verbindungen der Adern auf Adern und Stifte als auch die offenen Aderenden im Abschluss dargestellt.


1. Name, Typ und Status der Muffe werden wie auf der Registerkarte Allgemein angezeigt.
2. Die Verbindungen der Adern und Spleiße werden angezeigt
2a. Name des Kabelabschnittes wird angezeigt
2b. der Name der Ader und die Art der Verbindung (Ader-Ader-Verbindung) sowie der entsprechende Spleiß, gegebenenfalls mit einem Dienst, wird angezeigt
2c. Adern ohne Verbindungen (offen) werden angezeigt

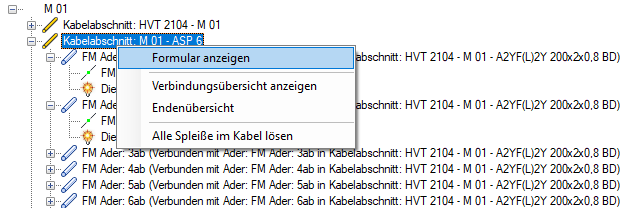

Kontextmenü zum Kabelabschnitt

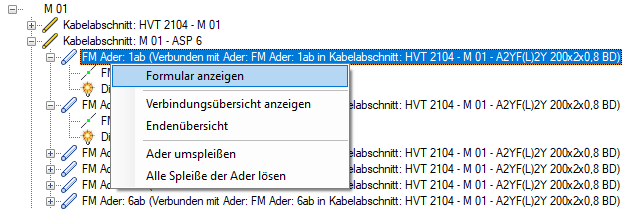

Kontextmenü zur Ader

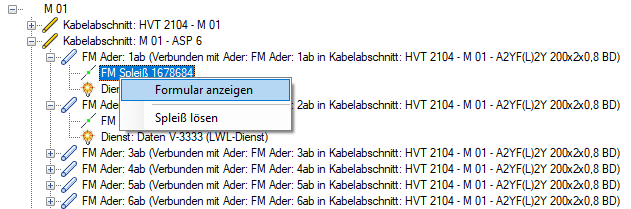

Kontextmenü zum Spleiß

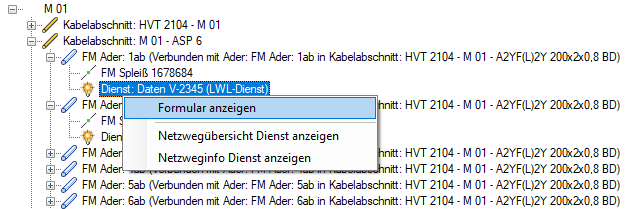

Kontextmenü zum Dienst


Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen und die Netzwegsuche starten.

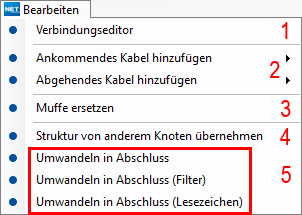

Über das Menü "Bearbeiten" kann man verschiedene Arbeitsabläufe starten.


1. Der Verbindungseditor kann geöffnet werden. Mehr zum Arbeiten mit dem Verbindungseditor lesen Sie hier.
2. Ankommende und abgehende Kabel können sowohl aus der Grafik also auch aus der Datenbank zur Muffe hinzugefügt werden.
3. Alle in der Muffe vorhandenen Spleiße werden in einem Arbeitsauftrag als neu zu schalten erfasst. Dieser Arbeitsablauf dient dem Austausch der Muffe. Die im Arbeitsauftrag dokumentierten Verbindungen können identisch wiederhergestellt werden.
4. Es wird die Ausstattung der aktuellen Muffe von einer bereits existierenden Muffe hinsichtlich der erzeugten Elemente übernommen.
5. Die Muffe kann in einen Abschluss umgewandelt werden. Dies ist für den aktuellen Datensatz, alle Datensätze im Filter oder alle mit Lesezeichen versehenen Datensätze (in der Tabellenansicht) möglich.

Über das Menü "Übersichten/Reports" lassen sich verschiedene Übersichten und Spleißpläne öffnen.

mit erzeugter Spleißgrafik ohne erzeugte Spleißgrafik


1. Ein Spleißplan in der gruppierten Form wird in einer neuen Datei gezeichnet.
2. Ein Spleißplan in der detaillierten Form wird in einer neuen Datei gezeichnet. Der detaillierte Spleißplan öffnet sich als Einzelfaserdarstellung.
3. Für Spleißübersichten lassen sich jeweils die tabellarisch gruppierte oder detaillierte Spleißübersicht öffnen.
4. Die Spleißgrafik kann in der Grafik eingezeichnet und entfernt werden.
5. Die Dienstübersicht öffnet das Formular der Dienste mit allen Diensten im Filter, welche dem Element bzw. untergeordneten Elementen zugeordnet sind.
6. Es lassen sich die Formulare der erzeugten Label öffnen.

Berichte drucken

Mit dem Druckersymbol im unteren Rand des Formulars können die verfügbaren Berichte gedruckt werden

Formular_unterer Rand_Druckersymbol_für Berichte.png

verfügbarer Bericht

  • Spleissübersicht Muffe

Im Anhang zu diesem Artikel befinden sich beispielhaft die erzeugten PDF-Berichte.
