Spleiße sind Knotenobjekte und dienen der Verbindung unterschiedlicher Kantenobjekte, wie z. B. Adern oder Adern mit Stiften.

Registerkarten

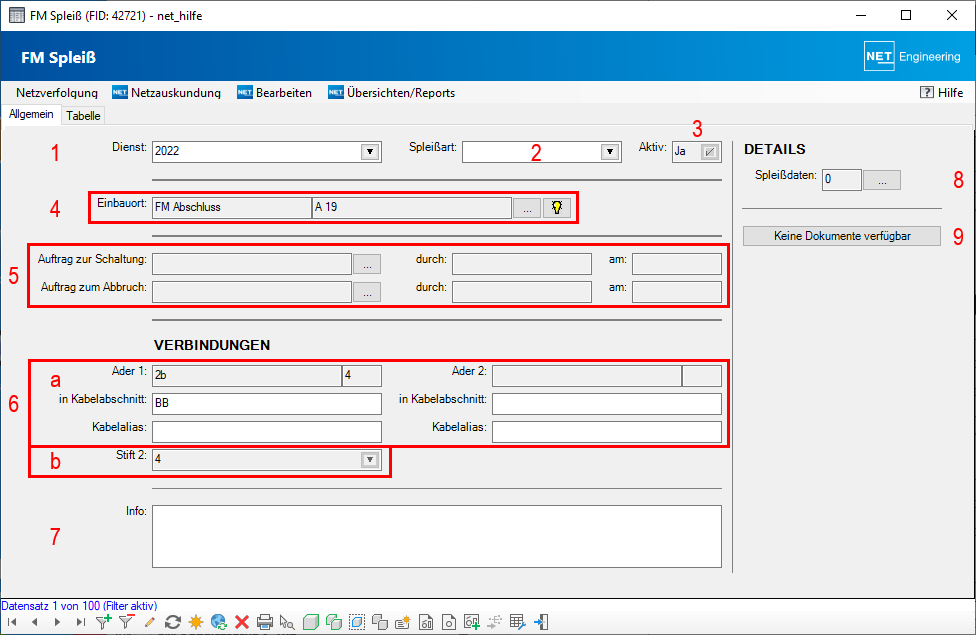

Auf der Startregisterkarte "Allgemein" findet der Nutzer Angaben zum Knoten, Diensten und Adern, die im Spleiß verbunden sind.

Attribut	Beschreibung
Dienst	Ist dem Spleiß ein Dienst zugeordnet, wird hier der Name des Dienstes angezeigt. Ein Doppelklick in das Listenfeld öffnet das Formular des Dienstes. (1)
Spleißart	Die Spleißart wird angezeigt und kann geändert werden. Ein Doppelklick in das Listenfeld öffnet das Formular der Spleißart. Das Feld Aktiv zeigt an, ob der Arbeitsauftrag, mit dem der Spleiß erzeugt worden ist, aktiviert wurde. (2)
Einbauort	Die Featureklasse und der Name des Knoten, in welchem der Spleiß erzeugt wurde, werden angezeigt. Über den Button  öffnet sich das Formular des Knotens. Über den Button  wird der Knoten in der Grafik hervorgehoben. (3)
Arbeitsauftrages	Der Name des Arbeitsauftrages mit dem der Spleiß aktiviert bzw. abgebrochen wurde, wird angezeigt. Person und das Datum zur Schaltung bzw. Abbruch des Arbeitsauftrages wird angezeigt. (4)
Verbindungen	Die Elemente, die mit dem Spleiß verbunden sind, werden angezeigt. (5) Die Namen der Adern und die Kabelabschnitte, in welchem sie erzeugt wurden, werden angezeigt. (a) Der Name des Stiftes wird angezeigt. (b)
Informationen	Informationen zum Spleiß können eingegeben werden. (6)
Details	Unter Details wird die Anzahl der hinterlegten Spleißdaten wird angezeigt. Über den Button  öffnet sich das Formular der Spleißdaten. (7)
Dokumente	Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (8)

Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen.

Über das Menü "Bearbeiten" lassen sich Dienste auf den gewählten Netzweg oder die Netzwege der Elemente im Filter übertragen und entfernen.

Ein Dienst kann ausgehend vom Spleiß auf den Netzweg übertragen werden.
Ein Dienst kann ausgehend von den Spleißen im Filter auf die entsprechenden Netzwege übertragen werden.
Ein Dienst kann ausgehend vom Spleiß vom Netzweg entfernt werden.
Ein Dienst kann ausgehend von den Spleißen im Filter von den entsprechenden Netzwege entfernt werden.

Über das Menü "Übersichten/Reports" lässt sich der LWL-Verbindungsplan und die Formulare der erzeugten Label öffnen.

Berichte drucken

Mit dem Druckersymbol im unteren Rand des Formulars können die verfügbaren Berichte gedruckt werden

verfügbarer Bericht

• Netzwegübersicht

Im Anhang zu diesem Artikel befinden sich beispielhaft die erzeugten PDF-Berichte.

Spleißdaten

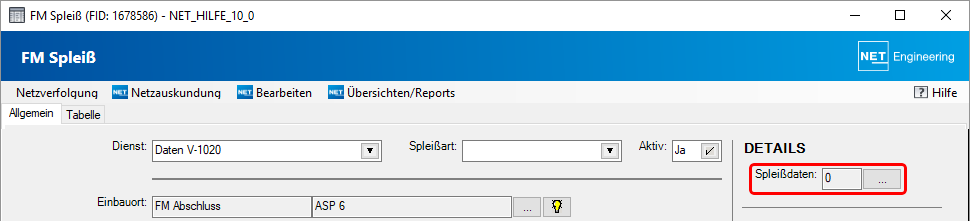

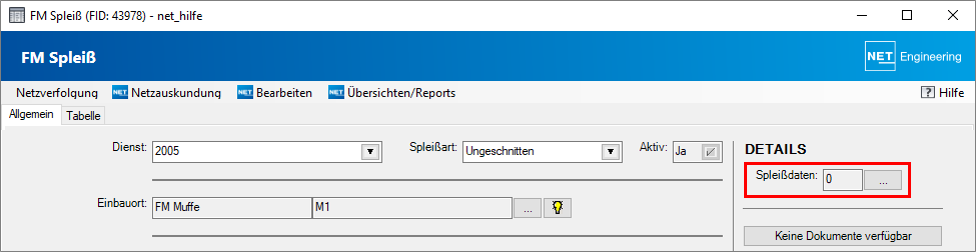

Das Detailformular Spleißdaten wird geöffnet im Detailformular Spleiß unter Details:

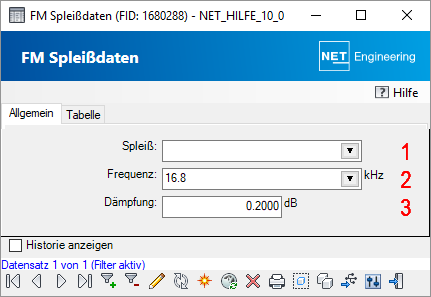

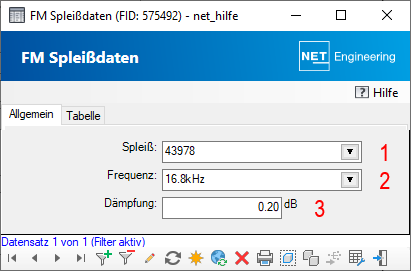

Auf der Startregisterkarte "Allgemein" werden für einen Spleiß die Informationen wie Frequenz und Dämpfung geführt.

1. Die FID des Spleißes, dem die Spleißdaten zugeordnet sind, wird angezeigt.
2. Auswahl der Frequenz. Ein Doppelklick in das Listenfeld öffnet das Formular der Frequenz.
3. Eingabe des Dämpfungswertes.
