Damit der FTTx-Planungsassistent durchgeführt werden kann, müssen bestimmte Voraussetzungen erfüllt sein. Sind diese erfüllt, kann der FTTx-Planungsassistent gestartet werden. Brachte die Planung nicht die gewünschten Ergebnisse, können alle Elemente, die während der Planung erzeugt wurden, mit einem Arbeitsschritt entfernt werden.
Ablauf

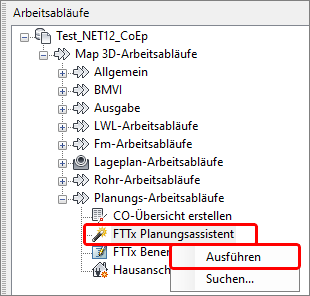

Starten Sie den FTTx-Planungsassistenten im Arbeitsablauf-Explorer unter Planungs-Arbeitsabläufe:
oder auf der Registerkarte NET Planung:
Es öffnet sich folgender Dialog:
1. Die Clustergrenze muss gewählt werden.
2. Ein zentraler Knoten - Schacht oder Schrank - muss gewählt werden.
3. Wurden die Arbeitsschritte 1. und 2. durchgeführt, werden hier die Gebäude angezeigt, für welche die Planung durchgeführt wird.
Voraussetzungen für die Nutzung des FTTx-Planungsassistenten sind:
- ein in der Grafik digitalisiertes Cluster
- mit einem Verteilpunkt
- und vom Verteilpunkt ausgehende Trassen
Vorbereitung zur Nutzung des FTTx-Planungsassistenten
Digitalisierung eines Clusters
Digitalisieren Sie eine Clustergrenze. Diese sollte alle Gebäude und Trassen des Planungsgebietes umfassen. Mehr Informationen finden Sie unter Cluster.
Digitalisierung eines zentralen Verteilpunktes
Digitalisieren Sie einen zentralen Verteilpunkt im Cluster. Das kann ein Schacht oder ein Schrank sein.
Digitalisierung einer Trasse
Digitalisieren Sie eine Trasse ausgehend vom zentralen Verteilpunkt.
Mehr Informationen zum Erfassen finden Sie unter Neue Objekte einfügen.
FTTx-Planungsassistent
Starten Sie den Planungsassistenten. Die Planung erfolgt in 5 Phasen.
- Phase 1 ➔ Planungsgebiet auswählen
- Phase 2 ➔ Planungsoptionen festlegen
- Phase 3 ➔ Vorgaben prüfen
- Phase 4 ➔ Zusammenfassung
- Phase 5 ➔ Planung durchführen
Nach dem Starten des Planungsassistenten befinden Sie sich in der Phase 1.
Planungsgebiet auswählen

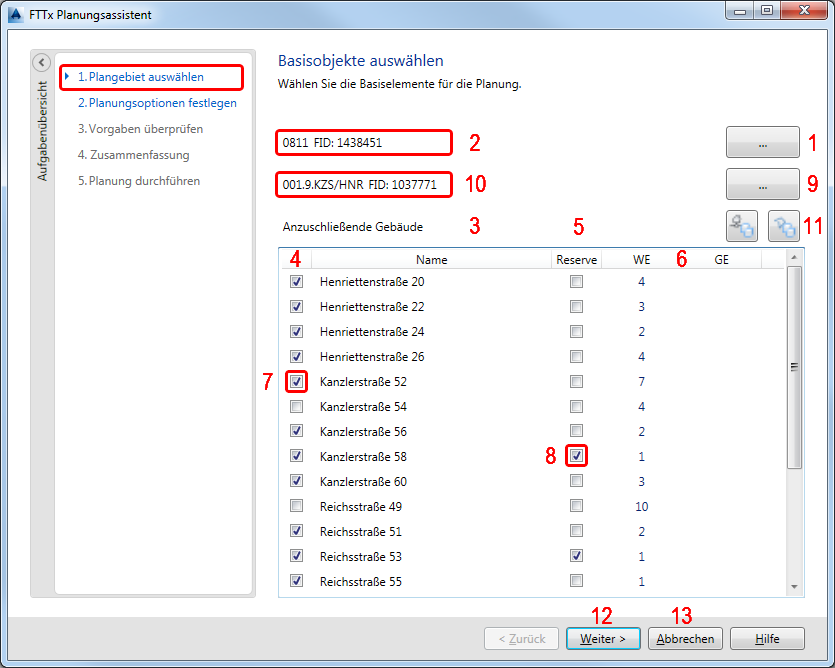

1. Nach der Auswahl des zu planenden Clusters aus der Grafik wird
2. hier der Name und die FID des Cluster angezeigt und
3. unter anzuschließenden Gebäude die Gebäude im Cluster mit allen verfügbaren Informationen zu Adresse und Anzahl WE (Wohneinheiten) und GE (Gewerbeeinheiten) angezeigt.
4. Die Auswahl der Schaltfläche mit der rechten Maustaste öffnet einen Filter.
5. Der Anschluss von Gebäude kann reserviert werden. Werden Gebäude in der Spalte Reserve markiert, dann wird zu diesen Gebäuden keine Hausanschluss-Trasse geplant, aber das in der Reihenfolge passende Mikrorohr des Rohrverbandes wird frei gehalten.
6. Die Auswahl der Schaltfläche mit der rechten Maustaste öffnet einen Filter, der ein Filtern nach Gebäuden mit WE oder GE-Informationen initiiert.

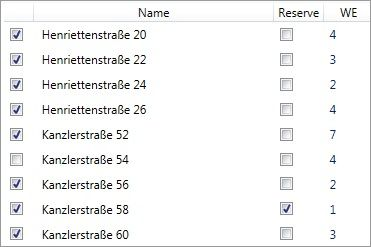

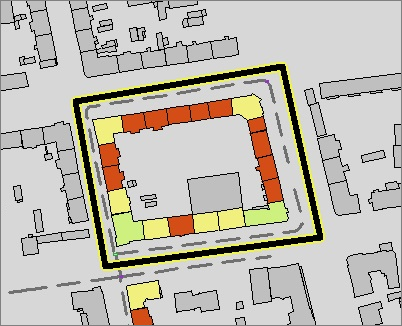

Nach dem Filtern nach Gebäuden mit WE werden folgende Gebäude als anzuschließende Gebäude angezeigt:
7. Alle Gebäude, die mit gefiltert wurden, werden in die Planung einbezogen.
8. Als Reserve vorgesehene Gebäude werden noch nicht angeschlossen, aber die Rohre entsprechend mit geplant.

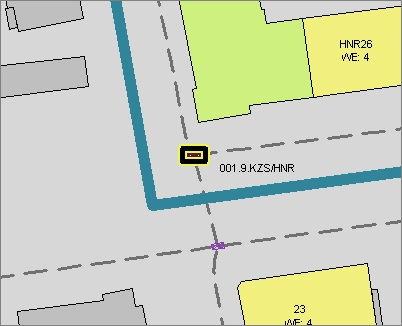

9. Über den Button startet die Auswahl des Verteilpunktes in der Grafik.
10. Der Name und die FID des ausgewählten Verteilpunktes werden angezeigt.
11. Mit dem Button
werden die Trassen in der Grafik hervorgehoben.
Mit dem Button

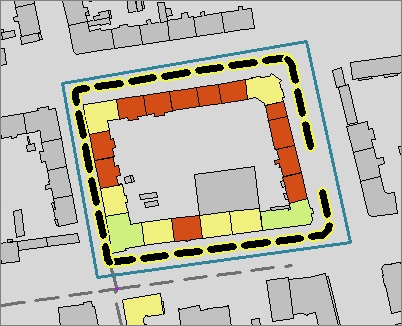

werden die Gebäude in der Grafik hervorgehoben.
12. Über den Button "Weiter" gelangen Sie zu Phase 2 "Planungsoptionen festlegen".
13. Der Button "Abbrechen" beendet den Planungsassistenten.
Planungsoptionen festlegen

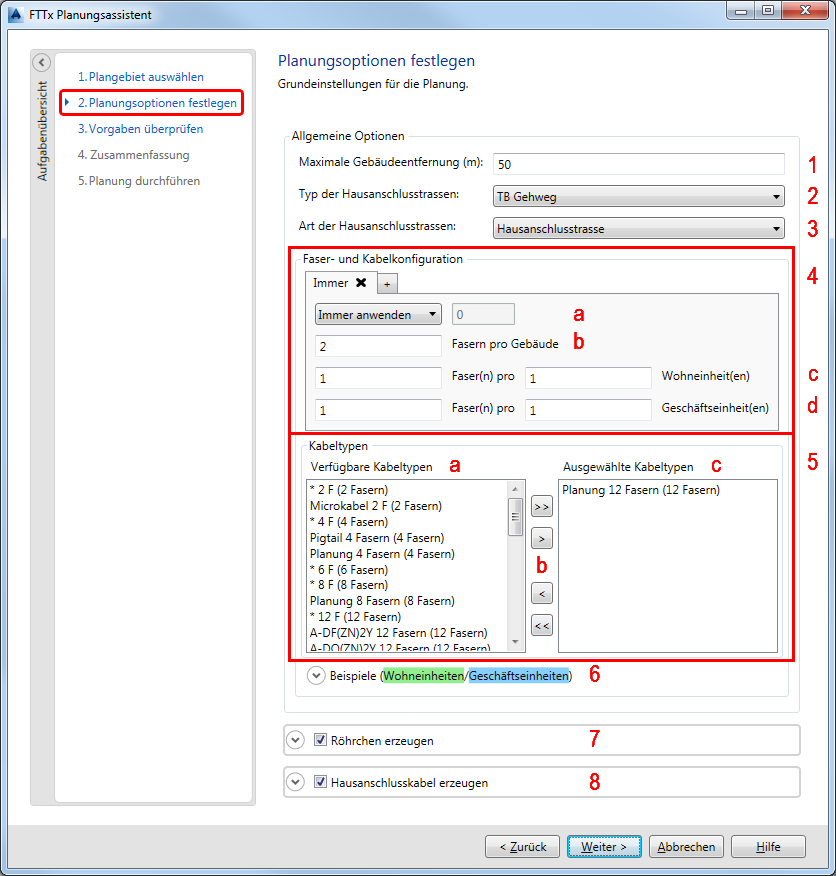

Allgemeine Optionen und Faser- und Kabelkonfiguration:
1. Hier legen Sie die maximale Entfernung fest, bis zu der Gebäude in die Planung einbezogen werden.
2. Der Typ für die zu erzeugenden Hausanschlusstrassen kann gewählt werden.
3. Die Trassenart kann gewählt werden.
4. Faser- und Kabelkonfiguration: Legen Sie fest,

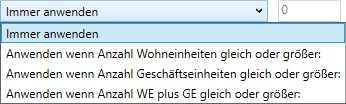

a) unter welchen Bedingungen die Faser- und Kabelkonfiguration angewendet werden soll:
b) bestimmen Sie die Anzahl der Fasern pro Gebäude und/oder
c) die Anzahl der Fasern pro Wohneinheit sowie
d) die Anzahl der Fasern pro Geschäftseinheit.
Hinweis
Wurden Fasern pro Gebäude angegeben, werden die Fasern pro Wohn-/Geschäftseinheit zusätzlich erzeugt.
5. Auswahl der Kabeltypen
a) Hier werden alle im Projekt definierten LWL-Kabeltypen angezeigt.
b) Über die Button werden der ausgewählte bzw. alle
LWL-Kabeltypen zu den, für die FTTx-Planung zu verwendenden, hinzugefügt bzw. die Auswahl für den ausgewählten
bzw. alle
rückgängig gemacht.
c) Diese ausgewählten Kabeltypen werden für die Planung verwendet.
Hinweis
Auch wenn kein Kabel sondern nur Rohre geplant werden soll, muss ein Kabeltyp gewählt sein. Dafür die Option Hausanschlusskabel erzeugen aktivieren, Kabeltyp auswählen und Option wieder deaktivieren.

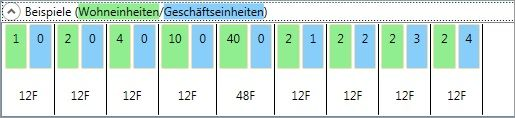

6. Für die definierte Faser- und Kabelkonfiguration wird ein Planungsbeispiel angezeigt:
Rohrkonfiguration
7. Setzen Sie einen Haken, wenn die Rohrinfrastruktur erzeugt werden soll.
a) Wählen Sie die Rohrvorlage für das Verbundrohr, dass für die Planung verwendet werden soll.
b) Das Namensschema für die Nummerierung der Verbundrohre kann definiert werden.
c) Das Namensschema für die Nummerierung der Rohrabschlüsse der Verbundrohre kann definiert werden.
d) Das Namensschema für die Nummerierung der Mikrorohrabschlüsse der Verbundrohre kann definiert werden.
e) Die Nummer, mit der die Nummerierung der Verbundrohre starten soll, kann eingegeben werden.
f) Die Anzahl der Reserveröhrchen, die am Anfang des Verbundes eingeplant werden sollen, kann eingegeben werden.
g) Die Anzahl der Reserveröhrchen, die am Ende des Verbundes eingeplant werden sollen, kann eingegeben werden.
h) Die Anzahl der Reserveröhrchen, die zusätzlich in jedem Strang eingeplant werden sollen, kann eingegeben werden.
i) Es kann festgelegt werden, ob die Mikrorohre aus dem Verbundrohr bis zum Hausanschluss gezogen werden sollen. Ist diese Option nicht aktiviert, wird ein neues Hausanschlussrohr erzeugt.
j) Hier wählen Sie den Typ des Hausanschlussrohres.
k) Das Namensschema für die Bezeichnung der Hausanschlussrohre kann definiert werden.
l) Das Namensschema für die Belegung der Hausanschlussrohrabschlüsse kann definiert werden.
m) Es kann gewählt werden, ob mit der Belegung der Mikrorohre bei dem am nächsten zum Startknoten liegenden Hausanschluss begonnen werden soll. Wird die Option aktiviert, beginnt die Belegung der Mikrorohre bei dem am weitesten vom Startknoten entfernten Gebäude.
n) Der Typ des Rohrabschlusses für das Hausanschlussrohr (am Gebäude) muss ausgewählt werden.
o) Der Typ des Rohrabschlusses für die offenen Verbundrohre muss ausgewählt werden.
p) Der Typ der Fittinge für die Verbundrohre muss ausgewählt werden.
q) Der Typ der Fittinge für die Mikrorohre muss ausgewählt werden.

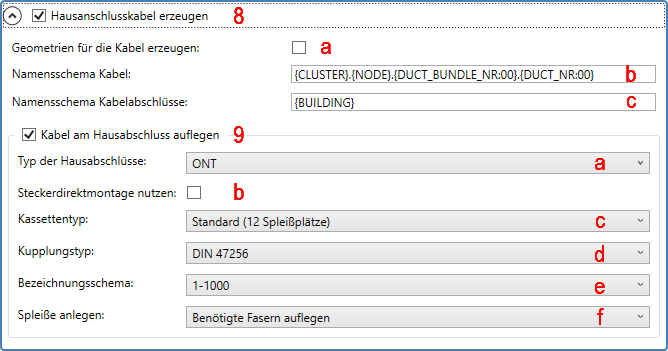

Kabelkonfiguration
8. Setzen Sie einen Haken, wenn die Hausanschlusskabel erzeugt werden sollen.
a) Legen Sie fest, ob eine Geometrie für die Kabel erzeugt werden soll.
b) Das Namensschema für die Bezeichnung der Kabel kann definiert werden.
c) Das Namensschema für die Bezeichnung der Kabelabschlüsse kann definiert werden.
9. Ist der Haken gesetzt, werden die Fasern im Hausabschluss auf Kupplungen aufgelegt.
a) Der Typ der zu erzeugenden Hausabschlüsse muss ausgewählt werden.
b) Die Verbindung zwischen Kupplung und Faser kann über eine Steckerdirektmontage erfolgen. Die Verbindung wird nicht in einer Kassette abgelegt.
c) Der Typ der Kassetten, in denen die Spleiße abgelegt werden sollen, muss ausgewählt werden.
d) Der Kupplungstyp muss ausgewählt werden.
e) Das Bezeichnungsschema für die zu erzeugenden Kupplungen muss ausgewählt werden.
f) Es kann gewählt werden, ob alle Fasern oder nur die für die Anzahl der WE/GE benötigten Fasern aufgelegt werden sollen.
Über den Button "Weiter" gelangen Sie zu Phase 3 "Vorgaben prüfen".
Vorgaben überprüfen

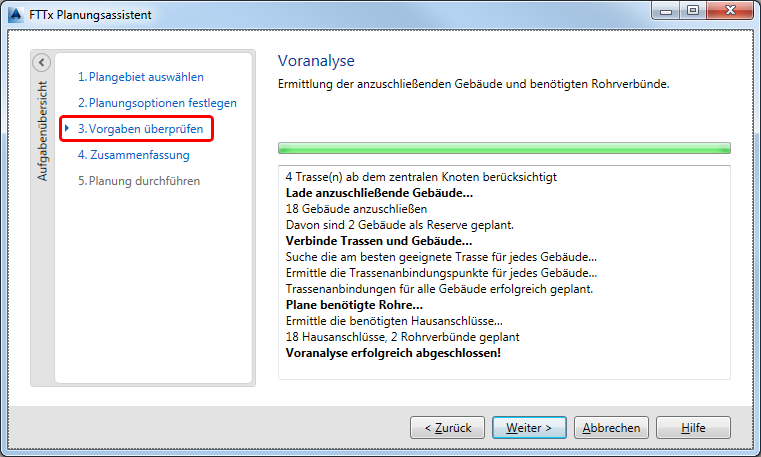

Der FTTx-Planungsassistent startet eine Voranalyse. Alle Schritte werden dokumentiert und die Anzahl der geplanten Hausanschlüsse und Rohrverbände angezeigt.
Über den Button "Weiter" gelangt man zur Zusammenfassung.
Zusammenfassung
In der Zusammenfassung werden die Ergebnisse der Voranalyse für jedes angeschlossene Gebäude aufgelistet.
Die Position im Verbund (Nummer des verwendeten Mikrorohres) kann jetzt noch geändert werden. Die Positionen der anderen Mikrorohre werden automatisch angepasst.
Mit dem Button "Weiter" wird die Durchführung der Planung gestartet.
Planung durchführen
Im Formular wird der Fortschritt der Planung durch den Planungsassistenten dokumentiert. Die erfolgreiche Planung wird angezeigt.
Mit "Schließen" wird der Arbeitsablauf geschlossen und die Grafik aktualisiert.
FTTx-Planung
Im Fachschalen-Explorer > Verwaltung > FTTx-Planung öffnet sich mit der rechten Maustaste das Formular der FTTx-Planung:
oder auf der Registerkarte NET Planung:
Das Formular der FTTx-Planung zeigt sich wie folgt:

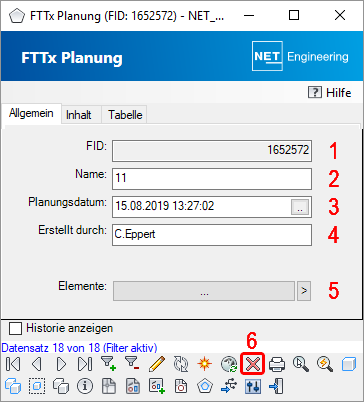

Registerkarte Allgemein
1. Die FID der FTTX-Planung wird angezeigt
2. Der FTTX-Planung kann ein Name gegeben werden. Hat der Startknoten (Schrank/Schacht) einen Namen, so wird dieser in das Feld übernommen.
3. Das Datum, an welchem die Planung erzeugt wurde, wird angezeigt.
4. Die Person, welche die Planung erzeugt hat, wird angezeigt.
5. Die Elemente, welche während der Planung erzeugt wurden, können geöffnet werden.
6. Mit dem Löschen des Datensatzes werden die gesamte Planung und alle dabei entstandenen Objekte gelöscht.

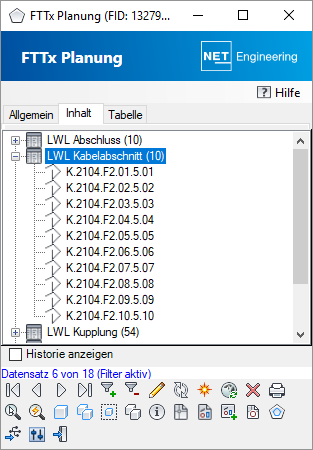

Registerkarte Inhalt

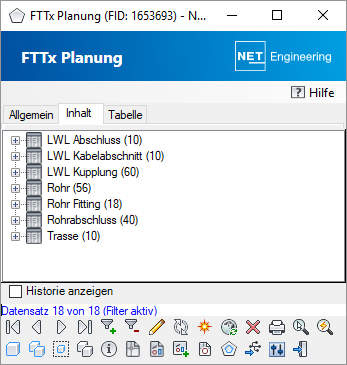

Auf der Registerkarte Inhalt werden die mit der Planung entstandenen Objekte angezeigt.

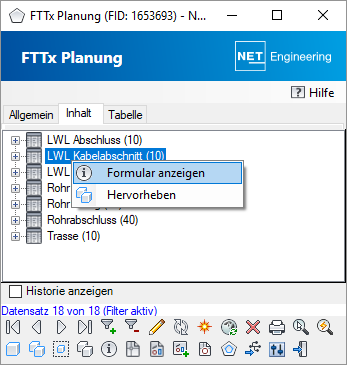

Mit dem Kontextmenü auf der Objektklasse können alle zur Planung gehörenden Datensätze dieser Objektklasse im Formular gefiltert oder in der Grafik hervorgehoben werden.

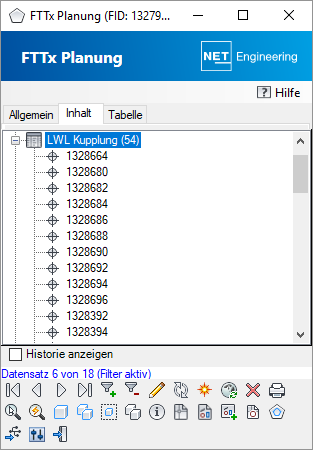

Klappt man die Tree-View der Objektklasse auf, werden alle mit der FTTx-Planung erzeugten Datensätze angezeigt mit
| Name oder | FID |
Auch zu diesen kann das Formular geöffnet oder das Objekt in der Grafik hervorgehoben werden.
