Hausanschluss erzeugen

Bei der Planung von Hausanschlüssen im Rohrbereich müssen Arbeitsschritte immer wieder auf die gleiche Art und Weise ausgeführt werden. Sollen einzelne Mikrorohre in jeweils ein Gebäude eingeführt werden, kann der Planer dazu den Arbeitsablauf "Hausanschluss erzeugen" nutzen. Verschiedene, frei wählbare Optionen gestatten dem Nutzer, entsprechend den kundenspezifischen Anforderungen und örtlichen Gegebenheiten eine optimale Leerrohrvariante zu planen. Ebenso können die erforderlichen LWL-Kabel entsprechend der anzuschließenden Wohn- und Geschäftseinheiten mit geplant werden.

Themen in diesem Abschnitt sind: Ablauf, Bearbeitungsstufen und Einstellen der Planungsoptionen.

Ablauf

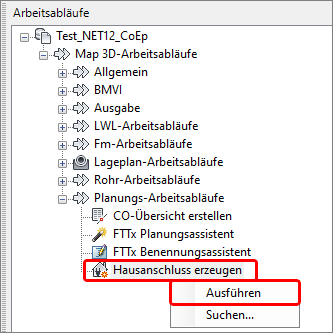

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > Planungs-Arbeitsabläufe > Hausanschluss erzeugen über einen Doppelklick, aus dem Kontextmenü oder den Button "Ausführen" im rechten unteren Bereich des Arbeitsablauf-Explorers:


oder auf der Registerkarte NET Planung in der Gruppe "Planungsassistent":


Es öffnet sich das folgende Dialogfenster.

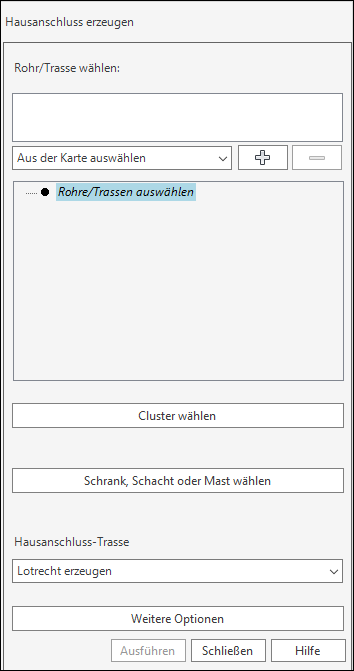

nach dem Öffnen des Arbeitsablaufes nach der Wahl einer Trasse
mceclip0.png mceclip11.png

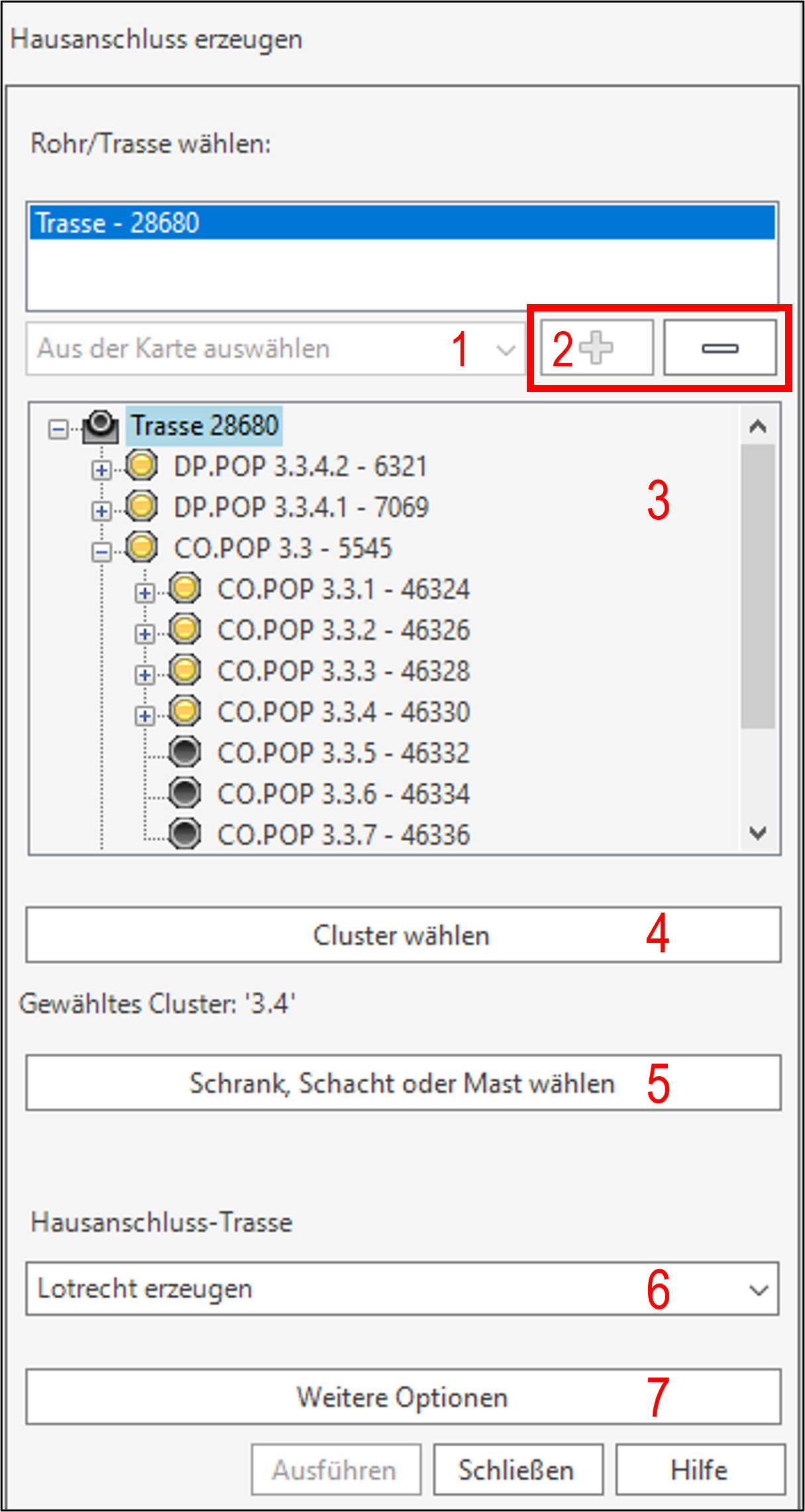

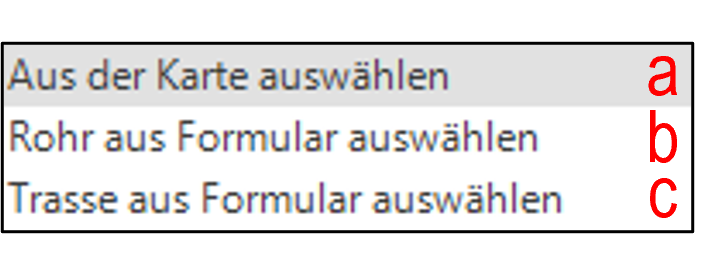

1. Das Rohr oder die Trasse kann in der Grafik ausgewählt werden.

2. Die in der Grafik gewählte Trasse inklusive der Rohre und untergeordneten Rohre wird angezeigt.

Trasse oder Rohrverband gewählt Mikrorohr im Verband gewählt
mceclip5.png mceclip4.png


Je nach dem, welches Objekt im Dialog gewählt wurde, kann der Arbeitsablauf mehrmalig oder einmalig an dieser Stelle aus geführt werden.

3. Das Cluster, in dem der Hausanschluss liegt, wird angezeigt oder muss in der Grafik gewählt werden.

4. Der Knoten, an dem das Rohr startet und in den das Rohr eingeführt sein muss, muss gewählt werden.

5. Die Optionen für die Lage der Hausanschlusstrasse können festgelegt werden.

6. Weitere Optionen zum Arbeitsablauf können mit Klick auf den Button festgelegt werden.

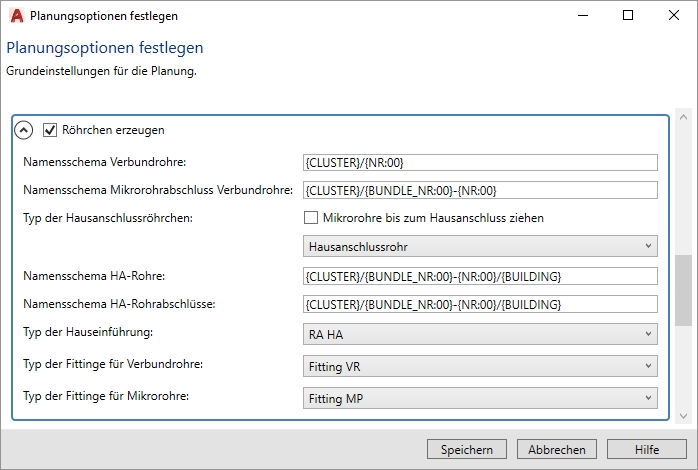

Es öffnet sich ein Dialog für die Festlegung der Planungsoptionen für Rohr und Kabel, wie sie auch im FTTx-Planungsassistenten verwendet werden.

Bearbeitungsstufen

mceclip1.png Als erstes wird der Nutzer aufgefordert, die Trasse oder das Rohr aus der Grafik auszuwählen, von dem aus Hausanschlüsse erstellt werden sollen.
mceclip13.png Sowohl die gewählte Trasse als auch deren Belegung mit Rohren und Mikrorohren werden in einer Tree-View angezeigt. An der Gelbfärbung der Symbole ist erkennbar, dass zu dem entsprechenden Feature noch untergeordnete Objekte vorhanden sind.
Je nach gewähltem Objekt
mceclip14.png Trasse oder Rohrverband gewählt:
das Programm ermittelt das nächste freie untergeordnete Rohr zum ausgewählten Rohr/Trasse und führt dieses in das Gebäude als Hausanschlussrohr ein
mceclip15.png Mikrorohr gewählt:
das ausgewählte Rohr wird verwendet und erzeugt damit einen Hausanschluss
mceclip16.png Das Cluster, in dem der Hausanschluss liegt, wird angezeigt oder muss gewählt werden.
mceclip17.png Der Nutzer muss den Strukturpunkt wählen, an welchem das Rohr startet. Der Name des gewählten Strukturpunktes wird eingeblendet. Gibt es im gewählten Cluster nur einen Strukturpunkt, wird dieser automatisch angezeigt und verwendet.


Hinweis
Damit NET erkennt, dass das Rohr im Schacht etc. startet, muss es in den Schacht eingeführt sein. Weitere Informationen dazu finden Sie unter Rohrabschluss hinzufügen.

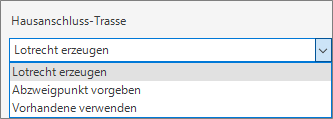

mceclip18.png Nach der Auswahl des Strukturpunktes stehen die Optionen für die lagemäßige Bestimmung der Hausanschluss-Trasse zur Verfügung. Der Nutzer hat die Wahl
  • der automatischen Erzeugung einer geraden Trasse vom gewählten Hausanschluss-Punkt am Haus lotrecht zur Basistrasse,
  • den Abzweigpunkt von der Haupttrasse selbst zu digitalisieren oder
  • eine bereits vorhandene Trasse auszuwählen.
mceclip19.png Über diesen Button öffnet sich der Dialog für die Festlegung der Planungsoptionen für Rohr und Kabel.


Hat der Nutzer seine Wahl getroffen, initiiert er über den OK-Button die Erstellung der Hausanschlüsse in der Grafik.

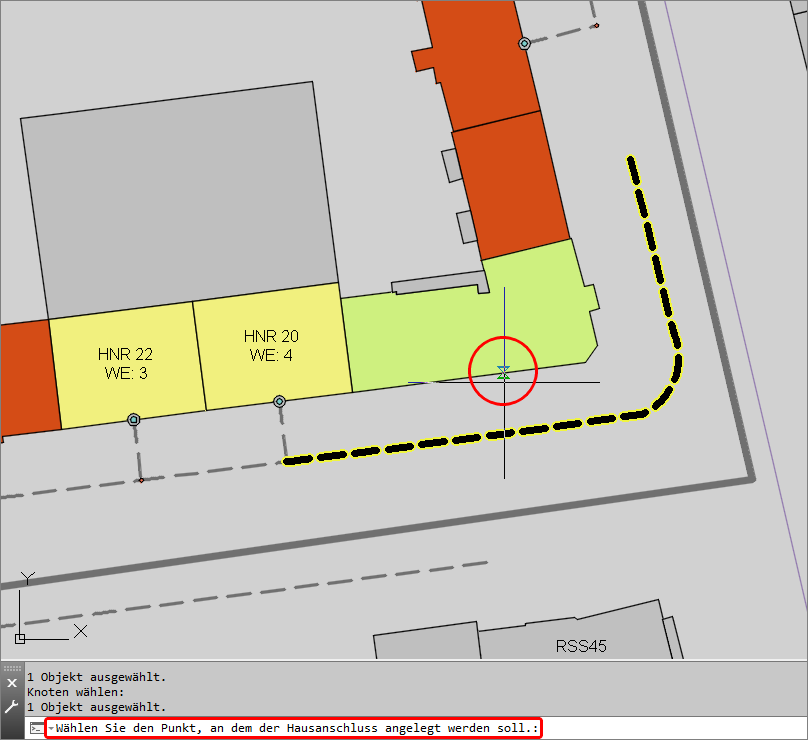

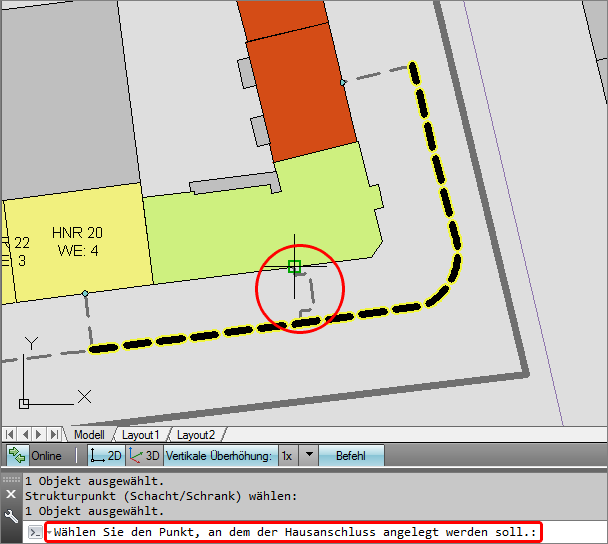

Im Befehlsfenster wird der Nutzer aufgefordert, den Hausanschluss-Punkt in der Grafik zu digitalisieren. (Option "Lotrecht erzeugen")

Arbeitsablauf_Hausanschluss erzeugen_Tooltipp_lotrecht.png

Hinweis
Der Punkt sollte auf der Gebäudelinie oder im Gebäude liegen. Verfügt das Gebäude über eine Adressinformation, wird diese in den Namen des Kabelabschnittes übernommen (sofern in den Planungsoptionen hinterlegt).

  • Ist die Hausanschluss-Trasse bereits in der Grafik vorhanden, muss der Nutzer die Trasse auswählen.

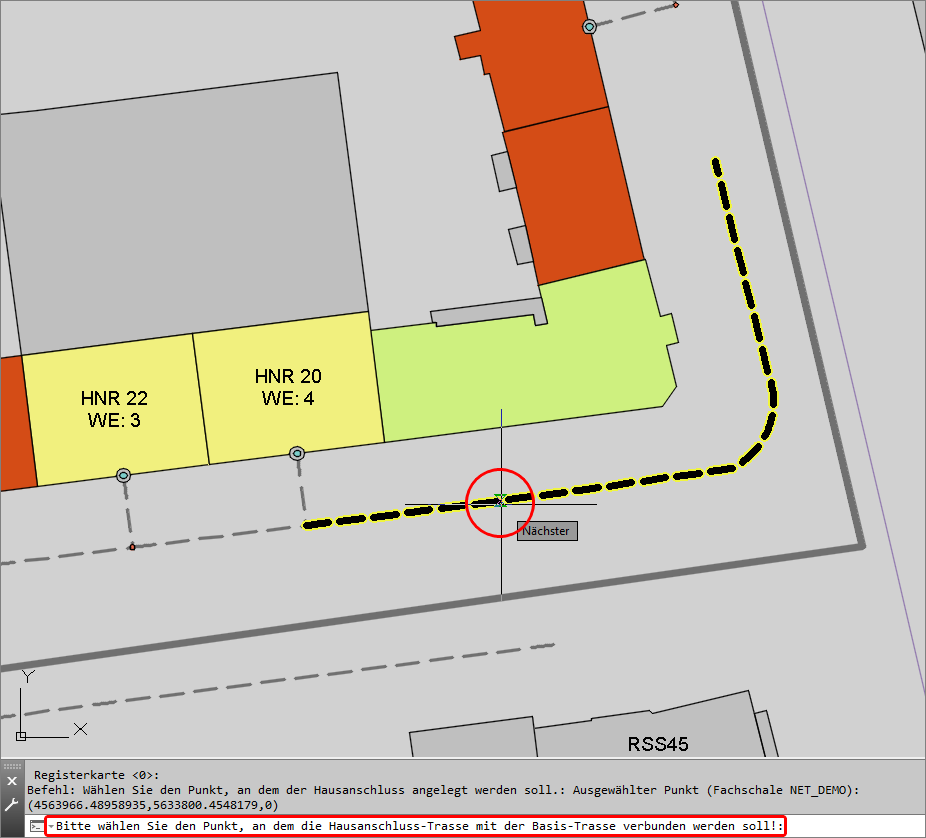

  • Ist die Option "Abzweigpunkt vorgeben" aktiv, wird der Nutzer aufgefordert, einen Punkt am Gebäude und einen Punkt auf der Basistrasse zu digitalisieren.

Es ist möglich, mehrere Hausanschlüsse nacheinander zu erfassen.

Hinweis
Wählen Sie als Basistrasse für das anzuschließende Gebäude den direkt vor dem Haus liegenden Trassenabschnitt.

  • Im Zuge der Hausanschlusserstellung können Kabelabschnitte und Fasern mit erzeugt werden. Die Anzahl der Fasern ist variabel und wird durch den Nutzer angeben.
  • Werden Kabel und Fasern erzeugt, besteht die Möglichkeit, einen Abschluss zu erzeugen und die Fasern auf Kupplungen aufzulegen.

Beispiele für die Hausanschluss-Trasse

Lotrecht erzeugen

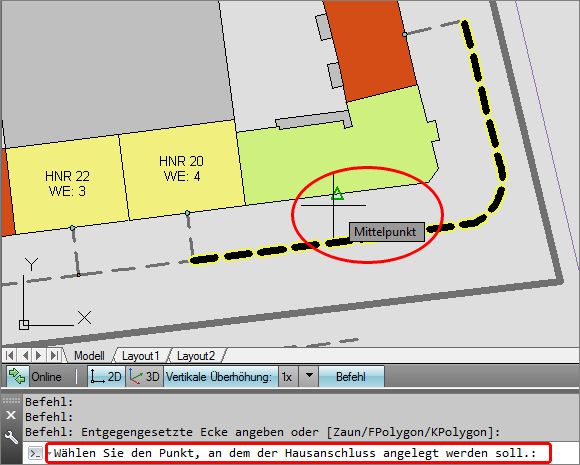

Wählen Sie den Punkt am Gebäude.

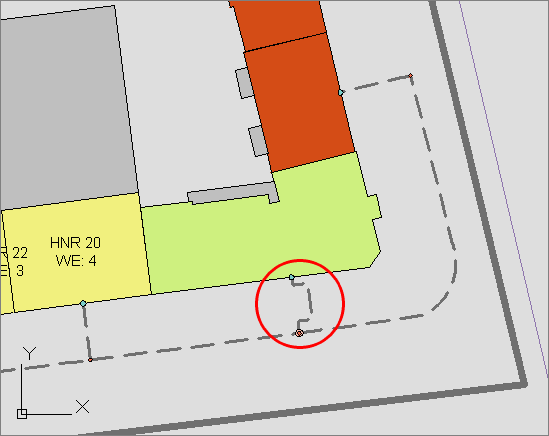

Vom Gebäude zur Haupttrasse wird die Hausanschluss-Trasse geradlinig erzeugt.


Alle in den Planungsoptionen festgelegten Elemente werden dann erzeugt.

Abzweigpunkt vorgeben

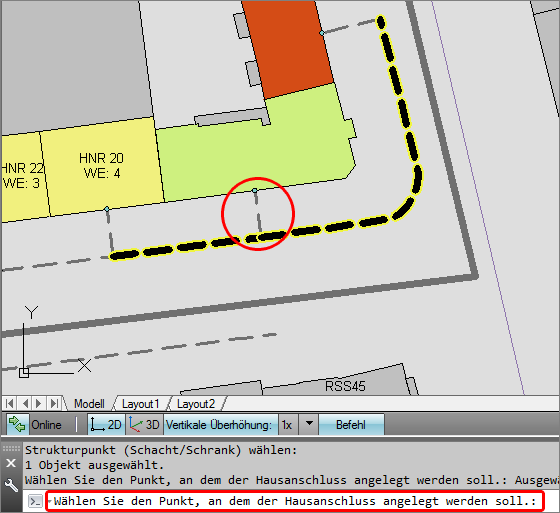

Wählen Sie den Punkt, an dem der Hausanschluss erzeugt werden soll.

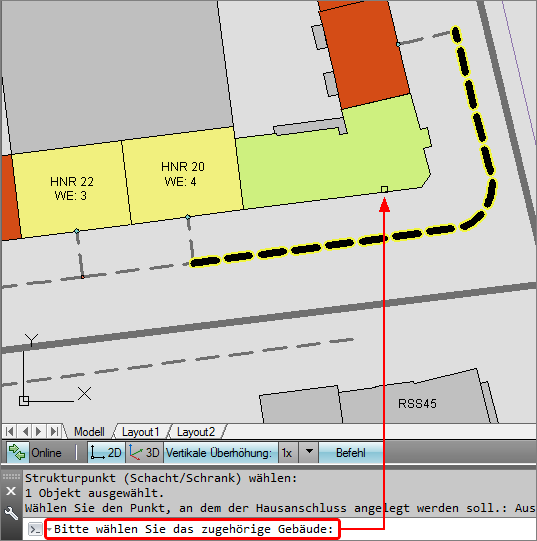

Liegt der Punkt für den Hausanschluss nicht auf einer Kante/Punkt des Gebäudes, muss anschließend das Gebäude, dem der Hausanschluss zugeordnet werden soll, in der Grafik gewählt werden.


Wählen Sie einen Punkt auf der Haupttrasse.


Alle in den NET-Optionen festgelegten Elemente werden dann erzeugt.


Vorhandene verwenden

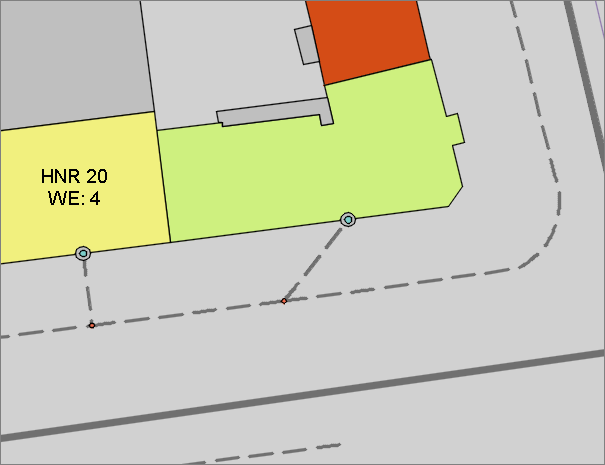

Wählen Sie den Endpunkt der Hausanschluss-Trasse.

Werden Sie nach dem Gebäude gefragt, wählen Sie auch dieses aus.


Alle in den NET-Optionen festgelegten Elemente werden dann erzeugt.


Hinweis
Der Arbeitsablauf kann nur mit Hausanschlusstrassen arbeiten, die aus einem Datensatz bestehen.

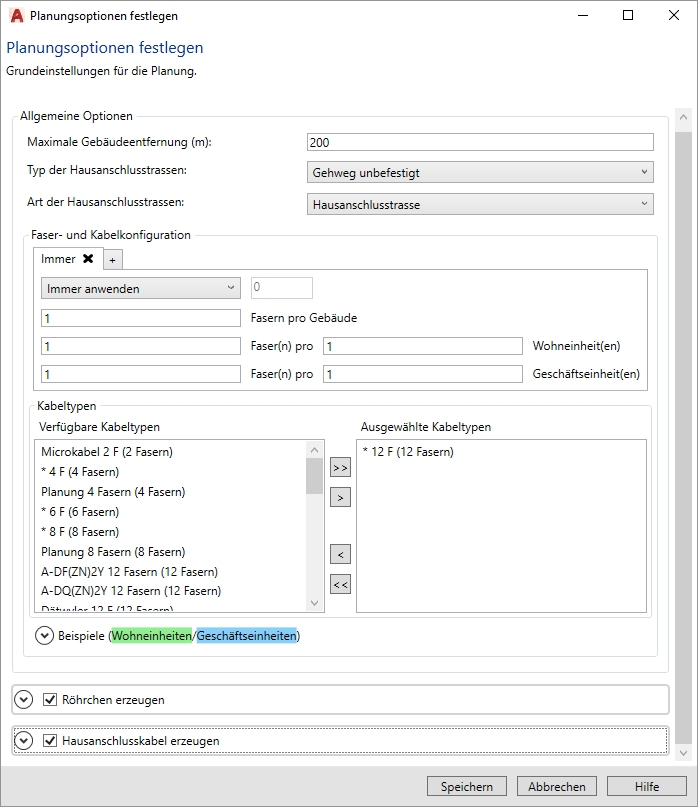

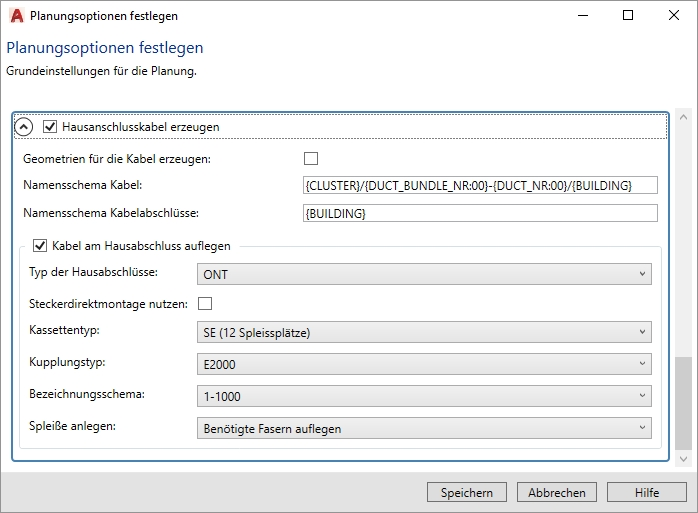

Planungsoptionen

allgemein


Hinweis
Auch wenn kein Kabel sondern nur ein Rohr geplant werden soll, muss ein Kabeltyp gewählt sein.

Rohr


Kabel
