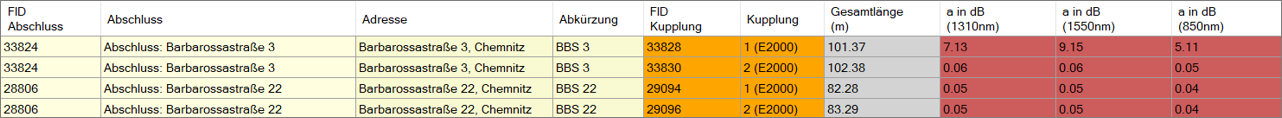

Die Netzweginformationen in FTTx-Netzen werden mit dieser tabellarischen Faserwegübersicht erstellt. Die Übersicht kann der Kontrolle aller anzuschließenden Gebäude dienen.
Ablauf und Inhalt

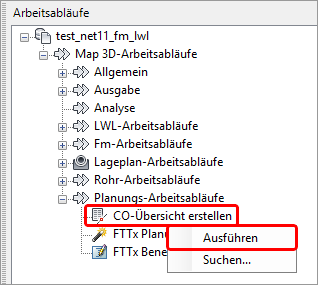

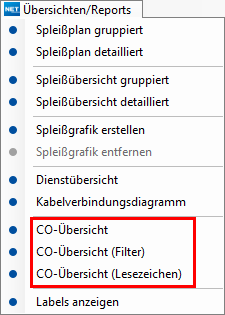

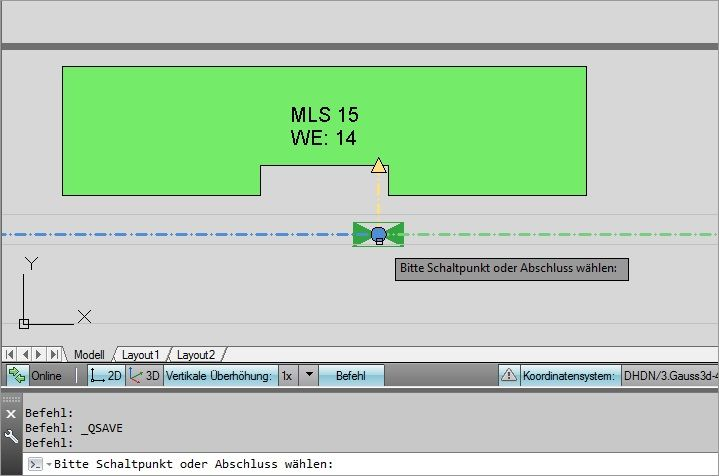

Die CO-Übersicht kann im Schaltpunkt, dem LWL-Abschluss oder der LWL-Muffe gestartet werden. Im Menü "Übersichten/Reports" lässt sich die CO-Übersicht für das gewählte Objekt, für alle Objekte im Filter oder für alle mit Lesezeichen markierten Objekte im Filter öffnen:
| Schaltpunkt | LWL-Abschluss | LWL-Muffe |
Es wird ein Tracing für die Netzwege der im Startknoten befindlichen Objekte durchgeführt und in der CO-Übersicht aufgelistet.
Ermittlung der Netzwege
Schaltpunkt
Es werden alle, dem Schaltpunkt zugeordneten, LWL-Abschlüsse ermittelt und ein Tracing für sämtliche Kupplungen, die sich in den LWL-Abschlüssen befinden, durchgeführt. Das bedeutet es muss dem Schaltpunkt mindestens ein LWL-Abschluss zugeordnet sein, der mit mindestens einer Kupplung bestückt ist, die mit einer Faser verbunden ist.
LWL-Abschluss
Ist der LWL-Abschluss einem Schaltpunkt zugeordnet, erfolgt das Tracing wie dort beschrieben. Der LWL-Abschluss mit Kupplungen bestückt sein, die mit Fasern verbunden sind.
LWL-Muffe
Das Tracing erfolgt hier über die abgehenden Kabel, welche in ihrem Verlauf zu einem LWL-Abschluss führen. Dort müssen die Fasern mit Kupplungen verbunden sein. Das Tracing erfolgt dann wie dort beschrieben.
Je nachdem, in welchem Punkt die CO-Übersicht gestartet wurde und welche Netzwege durchgängig geschaltet sind, ergeben sich unterschiedliche Ansichten in der Übersicht.
Beispiele

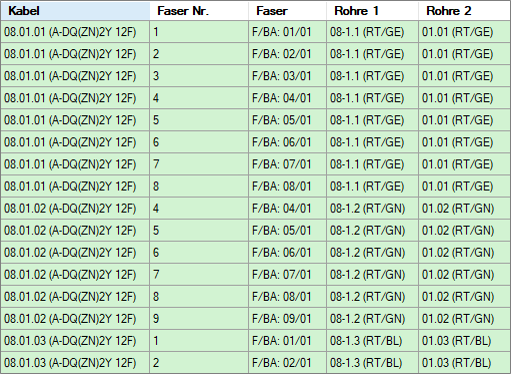

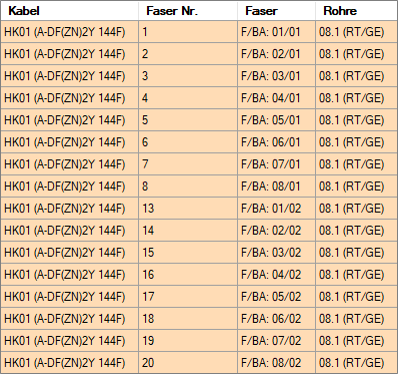

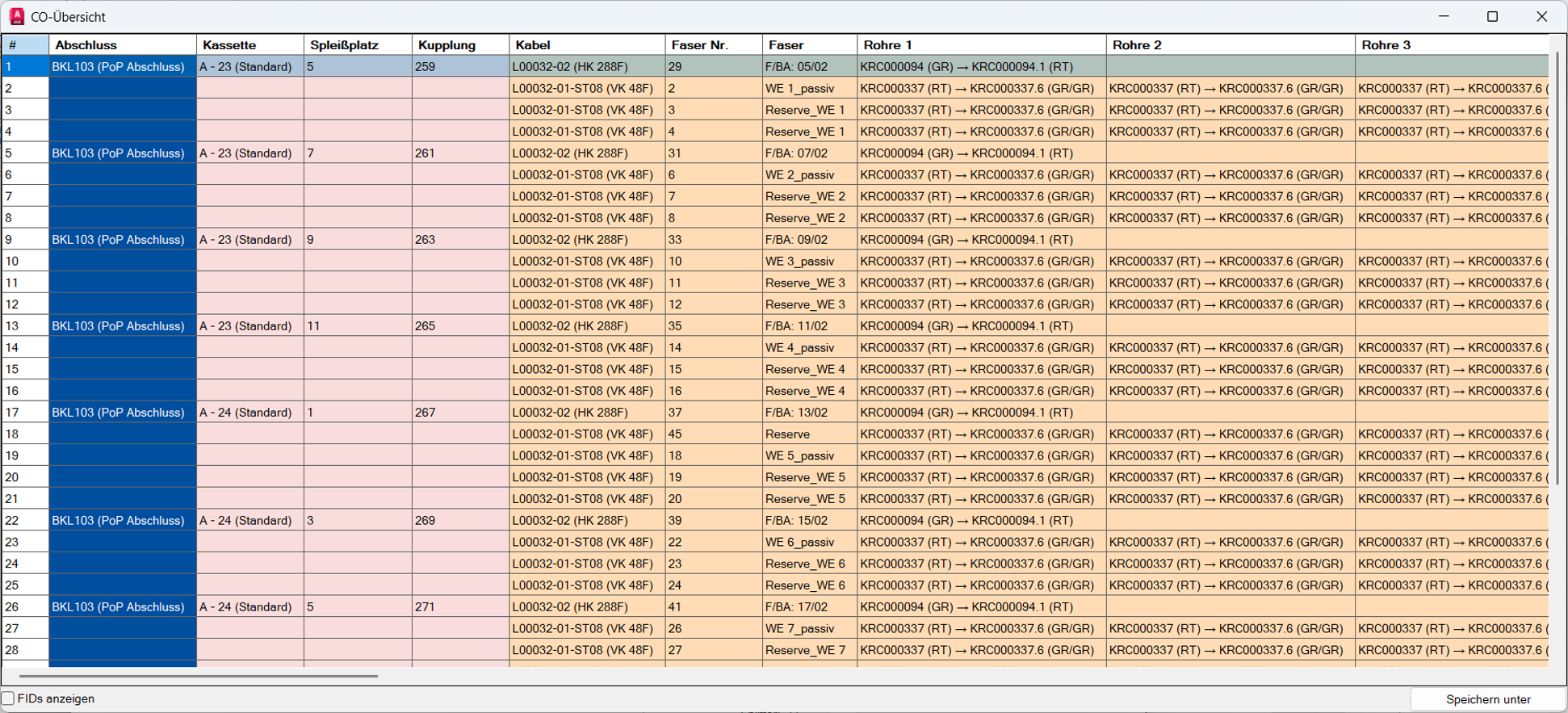

Beispiel 1 - Start am LWL-Abschluss am Anfang des Netzweges:

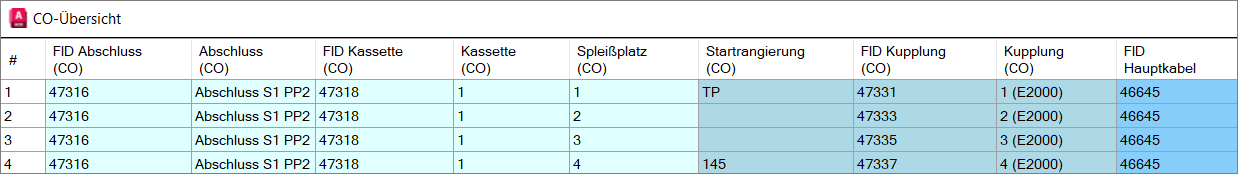

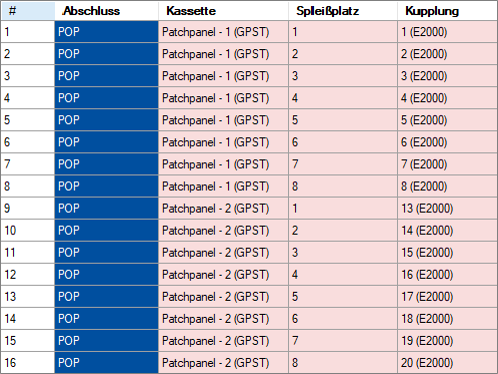

Für den LWL-Abschluss wird die Kassette, der Spleißplatz und die Kupplung des Faserweges angezeigt.
| # | fortlaufende Nummer des Faserweges |
| Abschluss | Name des Abschlusses |
| Kassette | Einbauort, Nummer und Typ der Kassette |
| Spleißplatz | Nummer des Spleißplatzes |
| Kupplung | Name und Typ der Kupplung |

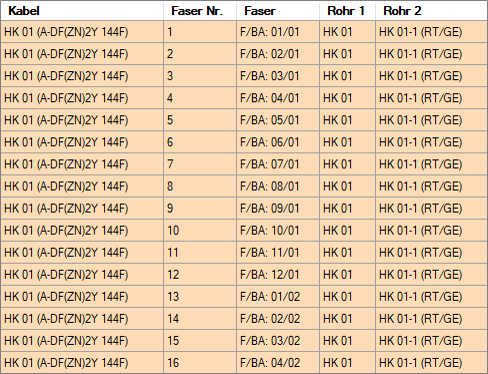

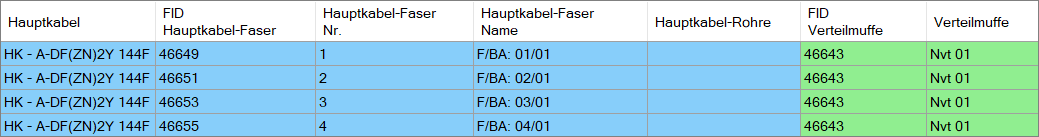

Angaben zum Kabel, welches im Abschluss startet:
| Kabel | Name und Typ des Kabels |
| Faser Nr. | Fasernummer |
| Faser | Name der Faser |
| Rohre | Name des Rohrverbandes, in dem das Mikrorohr mit dem Kabel liegt bzw. der Name des Mikrorohres, in dem das Kabel liegt. |

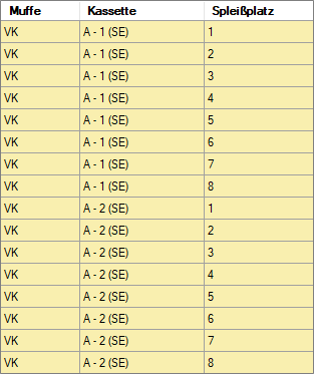

Angaben zur Muffe, in denen das Kabel ankommt:
| Muffe | Name der Muffe |
| Kassette | Einbauort, Nummer und Typ der Kassette |
| Spleißplatz | Nummer des Spleißplatzes |

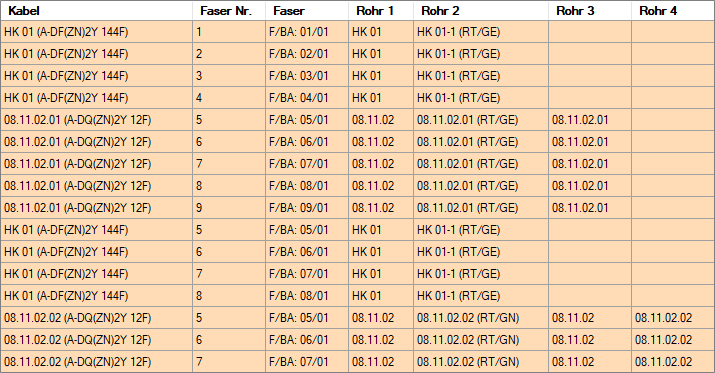

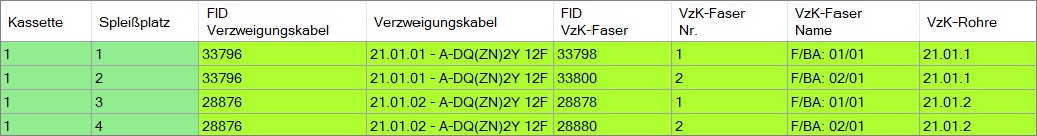

Angaben zum Kabel, welches in der Muffe startet:
| Kabel | Name und Typ des Kabels |
| Faser Nr. | Fasernummer |
| Faser | Name der Faser |
| Rohre 1 | Name des Rohrverbandes, in dem das Mikrorohr mit dem Kabel liegt |
| Rohre 2 | Name des Mikrorohres, in dem das Kabel liegt |
| ... Rohr x | weitere Rohrabschnitte mit Rohrverbänden und Mikrorohren werden aufgelistet |

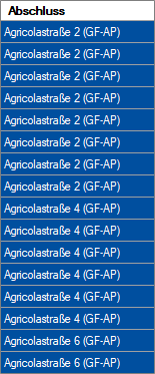

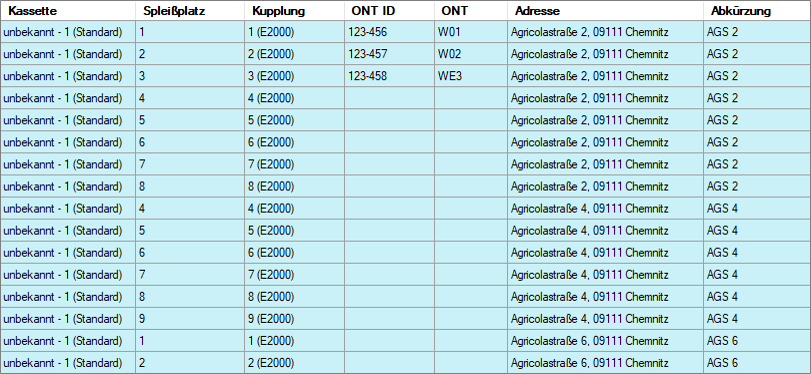

Name des Abschlusses, in dem der Netzweg endet:
| Abschluss | Name und Typ des Abschlusses |
Angaben zum Abschluss und dessen Einbauort (Gebäude)

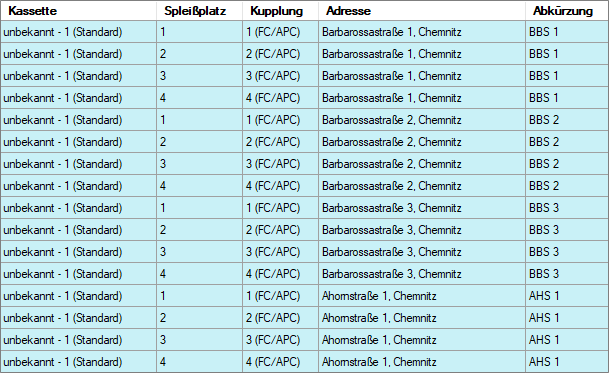

| Kassette | Einbauort, Nummer und Typ der Kassette |
| Spleißplatz | Nummer des Spleißplatzes |
| Kupplung | Name und Typ der Kupplung |
| ONT ID | Die ID des ONTs, mit dem die Kupplung verbunden wurde, wird angezeigt. |
| ONT | Der ONT, mit dem die Kupplung verbunden wurde, wird angezeigt. |
| Adresse | Straßenname, Hausnummer und Stadt des Gebäudes |
| Abkürzung | Kürzel des Gebäudes |

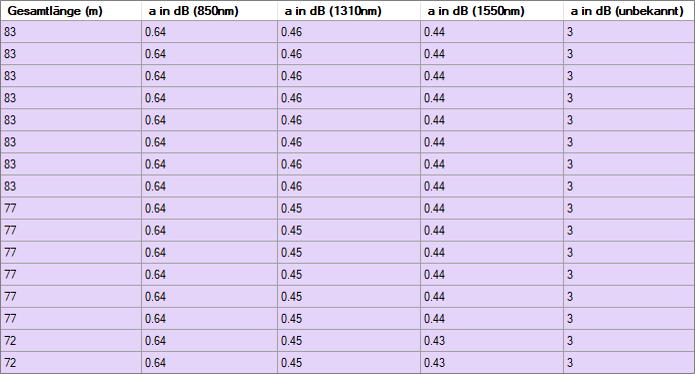

Angaben zum Netzweg

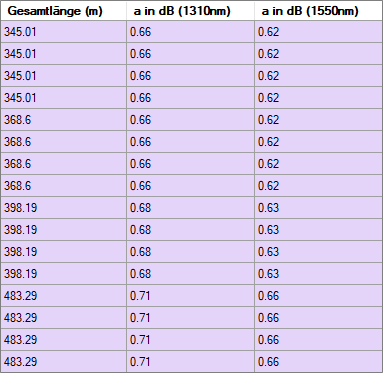

| Gesamtlänge (m) | Länge des Netzweges in Meter |
| a in dB (850nm) | Dämpfung des Netzweges in Dezibel bezogen auf die Wellenlänge 850nm |
| a in dB (1310nm) | Dämpfung des Netzweges in Dezibel bezogen auf die Wellenlänge 1310nm |
| a in dB (1550nm) | Dämpfung des Netzweges in Dezibel bezogen auf die Wellenlänge 1550nm |
| a in dB (unbekannt) | Dämpfung des Netzweges in Dezibel bezogen auf eine unbekannte Wellenlänge |

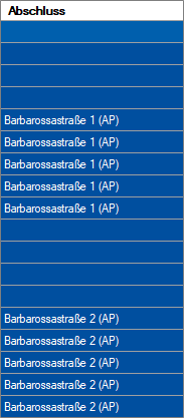

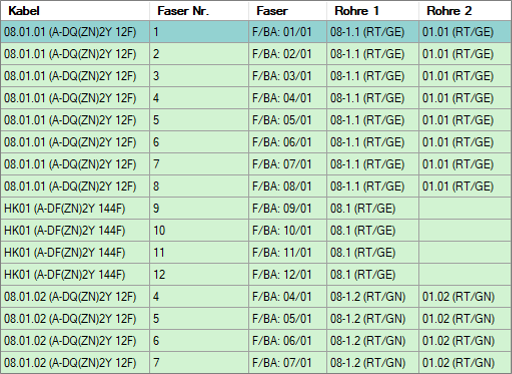

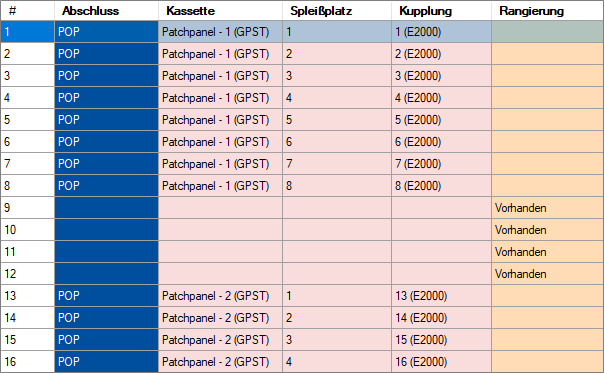

Beispiel 2 - Start an einer LWL-Muffe in der Mitte des Netzweges (nicht alle Fasern sind in der Muffe durchverbunden):
Für den LWL-Abschluss wird die Kassette, der Spleißplatz und die Kupplung des Faserweges angezeigt. Führen Faserwege nicht bis zu einem Abschluss, bleiben diese Zeilen leer.
| # | fortlaufende Nummer des Faserweges |

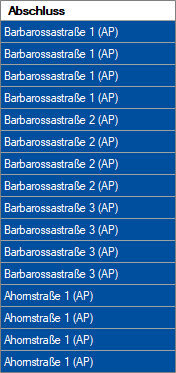

| Abschluss | Name des Abschlusses |
| Kassette | Einbauort, Nummer und Typ der Kassette |
| Spleißplatz | Nummer des Spleißplatzes |
| Kupplung | Name und Typ der Kupplung |
| Rangierung | Angabe, ob die Kupplung rangiert wurde |
Angaben zum Kabel, welches im Abschluss startet:
| Kabel | Name und Typ des Kabels |
| Faser Nr. | Fasernummer |
| Faser | Name der Faser |
| Rohre 1 | Name des Rohrverbandes, in dem das Mikrorohr mit dem Kabel liegt |
| Rohre 2 | Name des Mikrorohres, in dem das Kabel liegt |
| ... Rohr x | weitere Rohrabschnitte mit Rohrverbänden und Mikrorohren werden aufgelistet |
Name des Abschlusses, in dem der Netzweg endet:
| Abschluss | Name und Typ des Abschlusses |

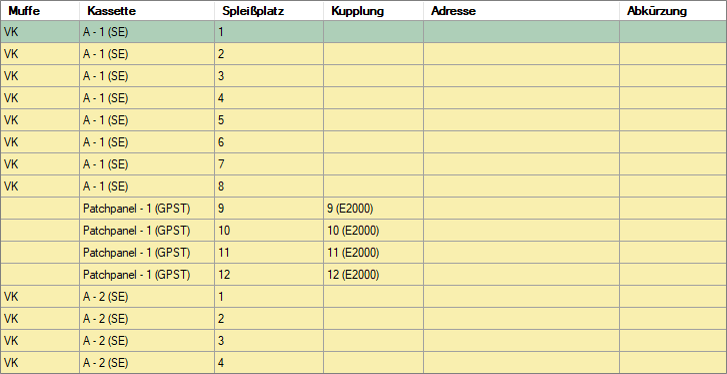

Angaben zu Muffe oder Abschluss, in denen das Kabel ankommt:
| Muffe | Name der Muffe |

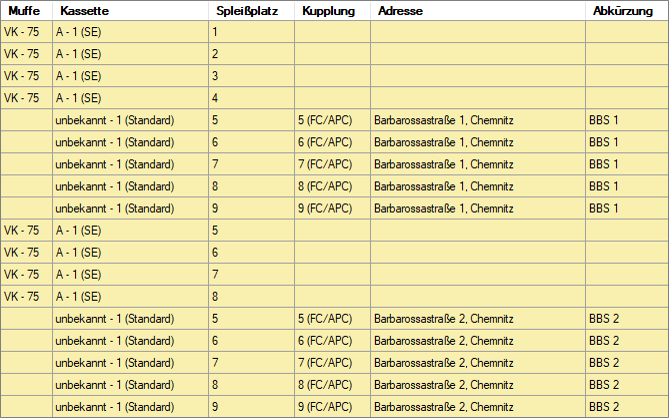

| Kassette | Einbauort, Nummer und Typ der Kassette |
| Spleißplatz | Nummer des Spleißplatzes |
| Kupplung | Name und Typ der Kupplung |
| Adresse | Straßenname, Hausnummer und Stadt des Gebäudes |
| Abkürzung | Kürzel des Gebäudes |

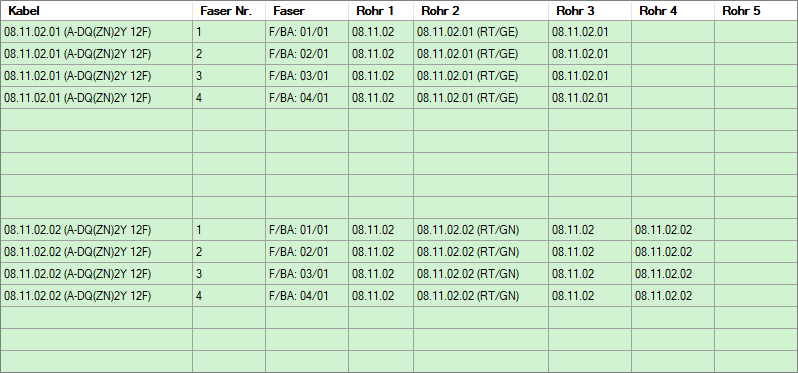

Angaben zum Kabel, welches in der Muffe startet:
| Kabel | Name und Typ des Kabels |
| Faser Nr. | Fasernummer |
| Faser | Name der Faser |
| Rohre 1 | Name des Rohrverbandes, in dem das Mikrorohr mit dem Kabel liegt |
| Rohre 2 | Name des Mikrorohres, in dem das Kabel liegt |
| ... Rohr x | weitere Rohrabschnitte mit Rohrverbänden und Mikrorohren werden aufgelistet |

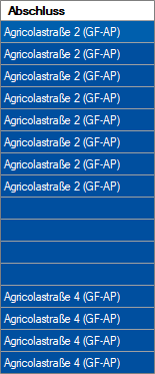

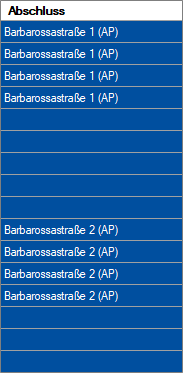

Name des Abschlusses, in dem der Netzweg endet:
| Abschluss | Name und Typ des Abschlusses |

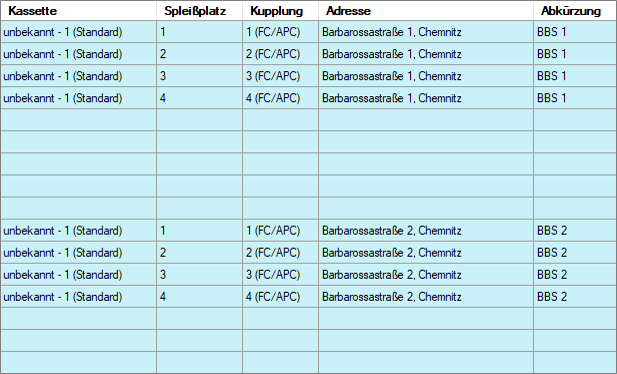

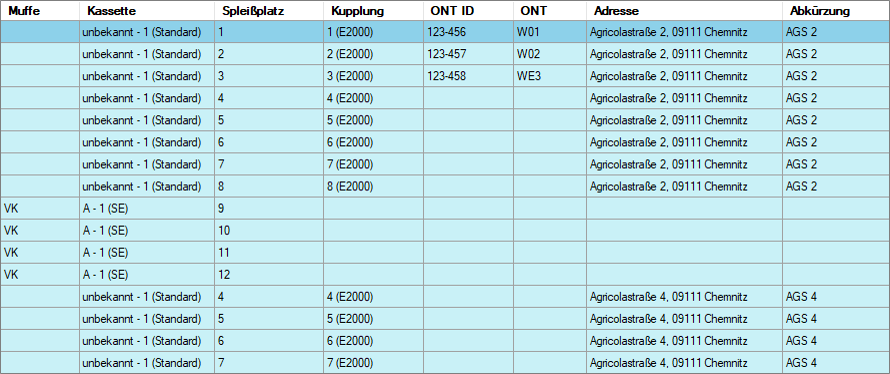

Angaben zum Abschluss und dessen Einbauort (Gebäude), an denen der Netzweg endet:
| Kassette | Einbauort, Nummer und Typ der Kassette |
| Spleißplatz | Nummer des Spleißplatzes |
| Kupplung | Name und Typ der Kupplung |
| ONT ID | Die ID des ONTs, mit dem die Kupplung verbunden wurde, wird angezeigt. |
| ONT | Der ONT, mit dem die Kupplung verbunden wurde, wird angezeigt. |
| Adresse | Straßenname, Hausnummer und Stadt des Gebäudes |
| Abkürzung | Kürzel des Gebäudes |

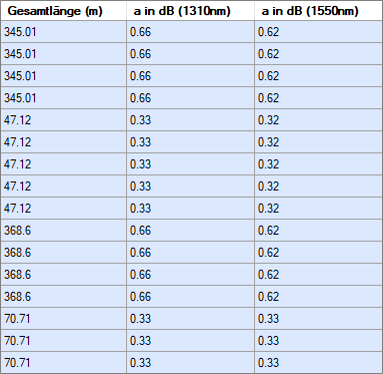

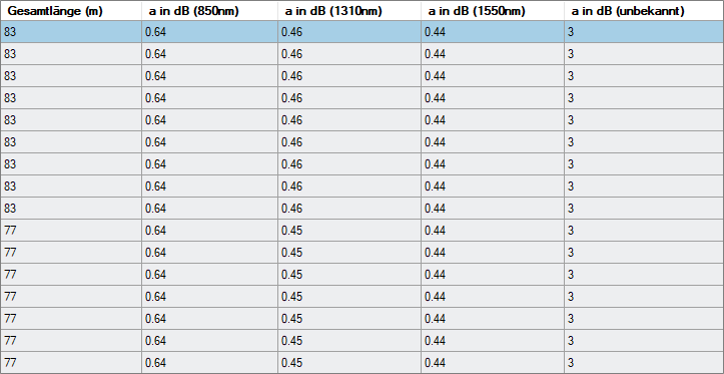

Angaben zum Netzweg
| Gesamtlänge (m) | Länge des Netzweges in Meter |
| a in dB (850nm) | Dämpfung des Netzweges in Dezibel bezogen auf die Wellenlänge 850nm |
| a in dB (1310nm) | Dämpfung des Netzweges in Dezibel bezogen auf die Wellenlänge 1310nm |
| a in dB (1550nm) | Dämpfung des Netzweges in Dezibel bezogen auf die Wellenlänge 1550nm |
| a in dB (unbekannt) | Dämpfung des Netzweges in Dezibel bezogen auf eine unbekannte Wellenlänge |
Filter
Innerhalb dieser Liste können einzelne Objekte beliebig gefiltert werden. Öffnen Sie mit der rechten Maustaste auf dem Spaltenname den Filter:
Diese Optionen können zur Eingabe der Filteroptionen dienen:
| …xxx… | bestimmte Zeichen innerhalb der Zeichenkette |
| xxx… | bestimmte Zeichen am Anfang der Zeichenkette |
| …xxx | bestimmte Zeichen am Ende der Zeichenkette |
| = | identischer Eintrag |
| <> | nicht-identischer Eintrag (ungleich) |
| =Ø | leere Einträge |
| <>Ø | nicht-leere Einträge |
Die Filter können einzeln oder alle
in einem Schritt aufgehoben werden.
Ausgabe

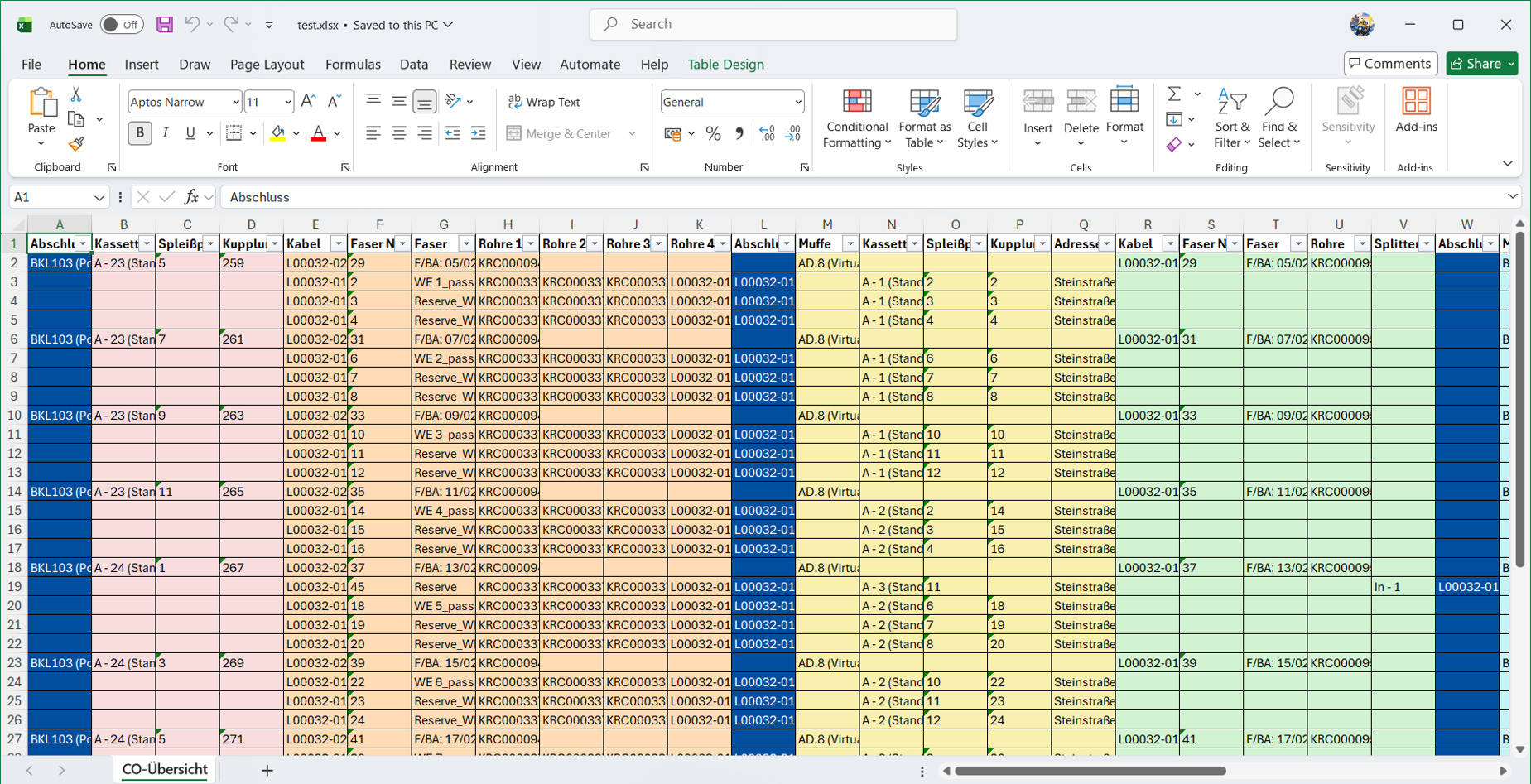

Die CO-Übersicht kann in verschiedenen Dateiformaten gespeichert werden:
Der Button befinden sich unten rechts in der Übersicht.
