Formular öffnen
Im Fachschalenexplorer unter Datenmodell > Planungsergebnis > Anschlusspunkt öffnen Sie per Rechtsklick das Formular
oder

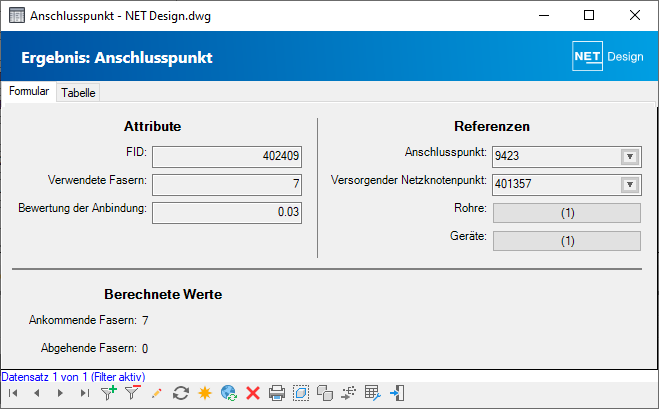

per Doppelklick auf die Anschlusspunkt- Geometrie im Grafikfenster > klicken Sie im Formular Anschlusspunkt auf das Feld "Anschlusspunkt (Ergebnis)".
Hinweis
Der Ergebnis-Anschlusspunkt kann über die View TC_PL_V_OUT_DEMAND_POINT im Projekt visualisiert werden.
Bewertung der Anbindung
Ein Wert zwischen 0 und 1 visualisiert die "Bewertung der Anbindung". Den Wert 0 erhält der Anschlusspunkt mit den geringsten Erschließungskosten, der Anschlusspunkt mit den höchsten Kosten erhält den Wert 1.
Im Detail setzt sich dieser Wert aus der anteiligen Nutzung von Trassen, Rohren und Kabeln jeder Bedarfseinheit innerhalb eines Anschlusspunktes zusammen. Betrachtet werden hier die Faserverläufe, die für die Anbindung des Anschlusspunktes bis zum höchsten Netzknotenpunkt (i.d.R. CO oder Backbone Übergabepunkt) notwendig sind.
Die Kosten für die einzelnen Objekte wie Trassen, Rohre, etc. werden dabei anteilig auf alle Anschlusspunkte aufgeteilt, die das jeweilige Objekt nutzen.
Die Ergebnisse der Berechnung werden auf einen Kommawert zwischen 0 und 1 normalisiert.
Die "Bewertung der Anbindung" sollte ausschließlich zur Identifizierung von auffällig ungünstig angebundenen Anschlusspunkten herangezogen werden.
Stilisierungsempfehlung
Möchte man die "Bewertung der Anbindung" des Ergebnis: Anschlusspunktes farblich visualisieren, kann man das in der Stilisierung über "Neues Thema" im Stileditor erreichen. Wie Sie dabei vorgehen, erfahren Sie hier.
