FTTx-Planungen vorbereiten

Bevor eine FTTx-Planung mit Hilfe des Planungsassistenten erzeugt werden kann, sind verschiedene Vorarbeiten notwendig:

• Import/Anbindung von Quelldaten
• Einteilung der Cluster
• Planung Verteilerstandorte
• Planung Central Office/POP
• Planung Zuführungstrassen

Außerdem sollten vor der Planung alle benötigten Typen/Modelle definiert werden. Dies wird mit der NET Registerkarte "Stammdaten" erleichtert.

Import/Anbindung von Quelldaten

Daten, die für eine FTTx-Planung benötigt werden, können über verschiedene Möglichkeiten ins NET importiert bzw. angebunden werden. Es können Daten aus Excel-Tabellen oder Shape-Dateien importiert werden. DWG-Dateien können über den XRefLoader dauerhaft als XRef mit dem Projekt geladen werden.

Excel-Import von Gebäudepunkten

Stehen Ihnen die Adresspunkte des Planungsgebietes in einer Exceltabelle zur Verfügung, können diese ins Map 3D importiert werden.

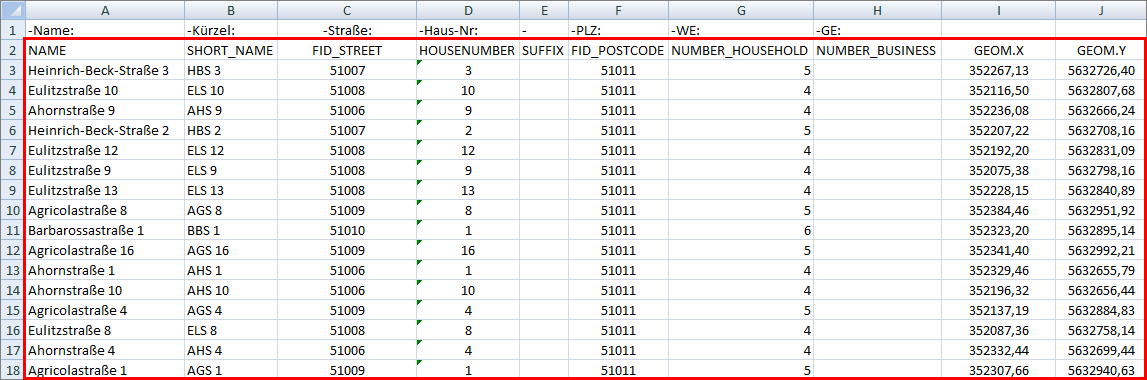

Es ist darauf zu achten, dass die Tabellenspalten die Namen der Attribute der Objektklasse Gebäude tragen.

Alle Werte der Spalten werden in die Attribute der Objektklasse übernommen.

Die Spalten GEOM.X und GEOM.Y dürfen nicht fehlen. Haben die Adresspunkte georeferenzierte Koordinaten, werden die Gebäudepunkte an dieser Stelle erzeugt. Sind die Spalten leer, werden die Gebäudepunkte bei 0,0 (Koordinatenursprung) erzeugt. Die Lage der Gebäude muss den Datensätzen in diesem Fall nachträglich zugewiesen werden.
Unter Verwendung der entsprechenden Software können Adressen geocodiert werden, d. h. für eine Adresse mit Straße, Hausnummer, Postleitzahl und Ort wird die Koordinate in einem bestimmten Koordinatensystem berechnet. Diese Koordinaten müssen in das Koordinatensystem des Projektes transformiert und in die Exceltabelle eingelesen werden.

Shape-Import

Stehen Ihnen die Adresspunkte des Planungsgebietes in einer Shape-Datei zur Verfügung, können diese ins über eine Massenkopie nach Map 3D importiert werden.

Verbinden Sie sich über die Darstellungsverwaltung mit der zu importierenden Shape-Datei.

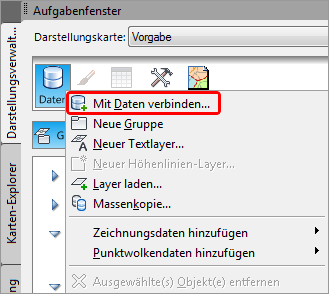

Klicken Sie auf Daten und wählen Sie mit Daten verbinden.

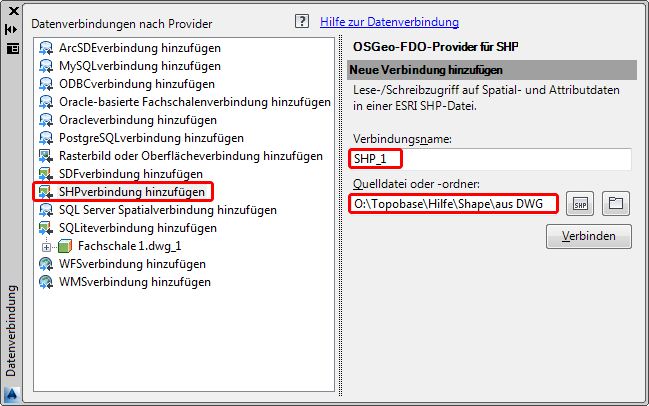

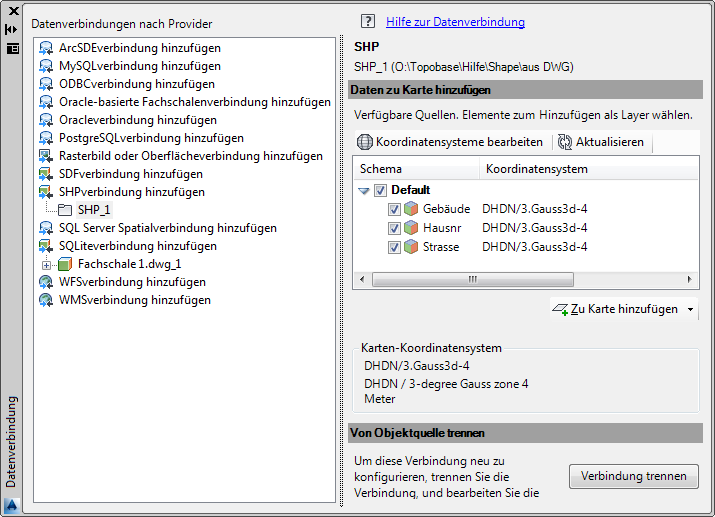

Wählen Sie die SHPverbindung hinzufügen, geben Sie einen Verbindungsnamen ein und wählen Sie das entsprechende Verzeichnis mit den Shape-Dateien aus.

Wählen Sie einzelne oder alle Shape-Dateien aus.

Hinweis
Wird für die einzelnen Shape Dateien kein Koordinatensystem angezeigt, so muss dies über Koordinatensysteme bearbeiten zugewiesen werden.

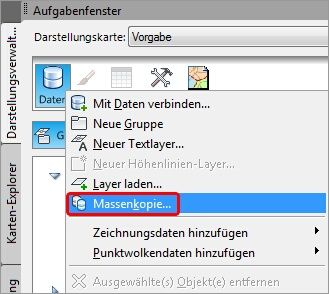

Starten Sie die Massenkopie, in dem Sie auf Daten klicken und Massenkopie wählen.

Es öffnet sich folgender Dialog:

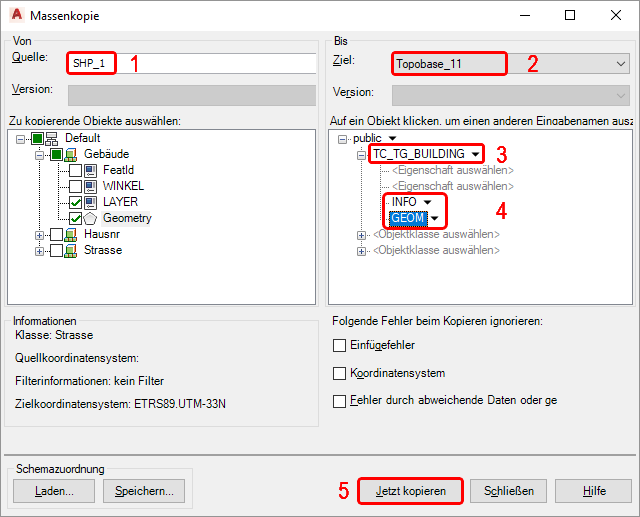

1. Wählen Sie auf der linken Seite als Quelle die Shape-Datei aus.
2. Wählen Sie auf der rechten Seite die Fachschale aus, in welcher die Objekte erstellt werden sollen.
3. Wählen Sie die Objektklasse, in welche die Shape-Datei umgewandelt werden soll.
4. Wählen Sie die Attribute, in welche die Eigenschaften übernommen werden sollen.
5. Mit "Jetzt kopieren" werden die Objekte aus der Shape-Datei erstellt.

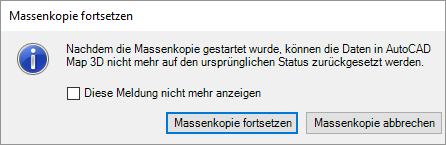

Es erscheint folgende Warnung und die Massenkopie könnte abgebrochen werden.

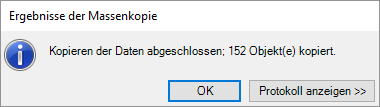

Das Ergebnis der Massenkopie wird angezeigt.

Hinweis
Der Layer der Objektklasse muss anschließend im Darstellungsmodell aktualisiert/aufgefrischt werden. Dann werden die importierten Objekte in der Grafik angezeigt.

Einteilung der Cluster

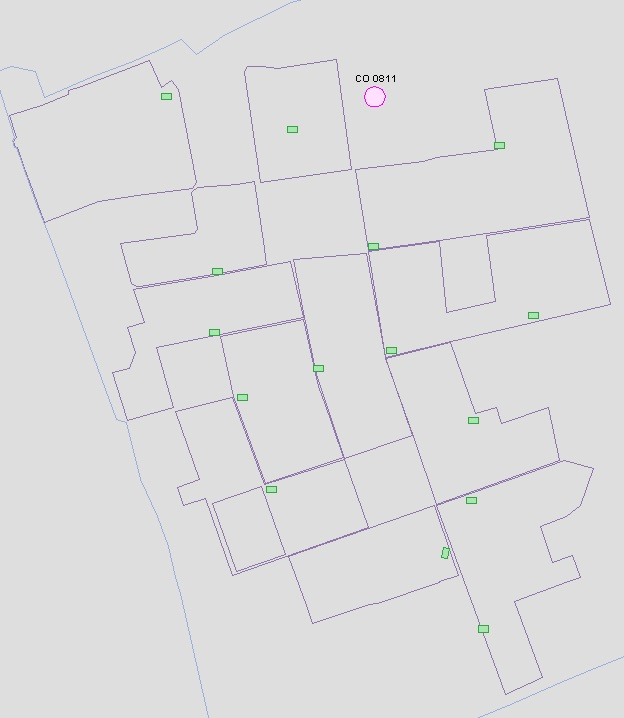

Für die Abgrenzung einzelner Planungsgebiete gibt es unter "Verwaltung" die Objektklasse Cluster. Importieren oder digitalisieren Sie geschlossene Polygone, um Clustergrenzen zu erfassen.
Dabei ist darauf zu achten, dass die Anzahl der anzuschließenden Gebäude so gewählt wird, dass die Kapazität der Verteilermuffe ausreichend ist.

1. Zu jedem Cluster kann der Name, eine Clusterart und ein Status festgelegt werden.

2. Automatisch wird die von der Clustergrenze umschlossene Fläche angezeigt.
3. Die Formulare der im Cluster enthaltenen Gebäude, Knoten und Kanten können geöffnet werden.
4. Eine Statistik zum Cluster kann angezeigt, eine Materialliste exportiert und der Status aller untergeordneten Elemente kann aktualisiert werden.

Statistik

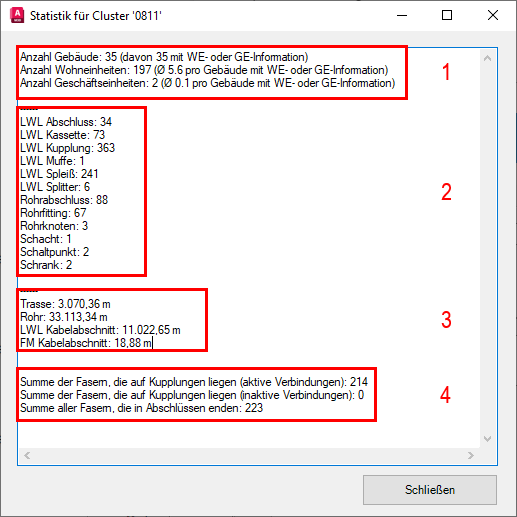

In der Statistik werden die Objekte entsprechend der Objektklassen aufgelistet:

Materialliste

In der Materialliste werden alle Objektklassen aufgelistet, denen im Typ ein Preis zugeordnet wurde.

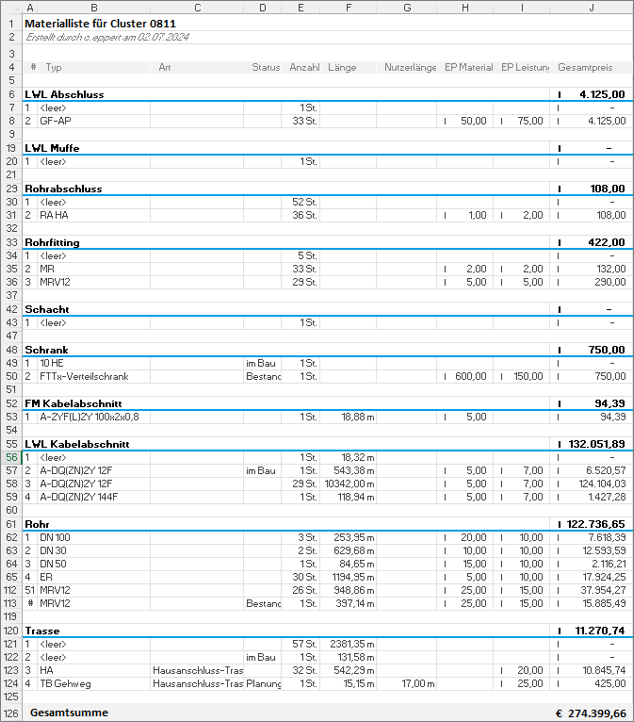

Die Materialliste wird in einer Exceltabelle geöffnet:

Planung Verteilerstandorte

Ausgehend von der Lage des Central Office müssen, zur Versorgung der einzelnen Cluster, die Verteilerstandorte festgelegt werden. Die Hauptverteiler werden in der Netzebene 2 untereinander und mit dem Central Office verbunden.

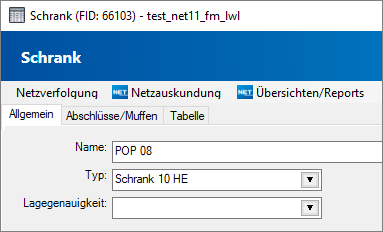

Digitalisieren Sie Schächte und Schränke, denen die Verteilermuffen zugeordnet werden können.

Für jedes Cluster muss ein Verteilerstandort (Schacht/Schrank) festgelegt werden.

Erfassen Sie zu den Schächten/Schränken die Bezeichnung und die Attribute.

Ankommende und abgehende Rohre sollten für eine korrekte Rohrendenübersicht über den Arbeitsablauf mit Rohrabschlüssen ausgestattet werden.

Planung Central Office/POP

Nach Festlegung der Verteilerstandorte kann die Anbindung des Central Office geplant werden. Das Central Office wird über Trassen, Rohre und Hauptkabel mit den Verteilerstandorten verbunden.

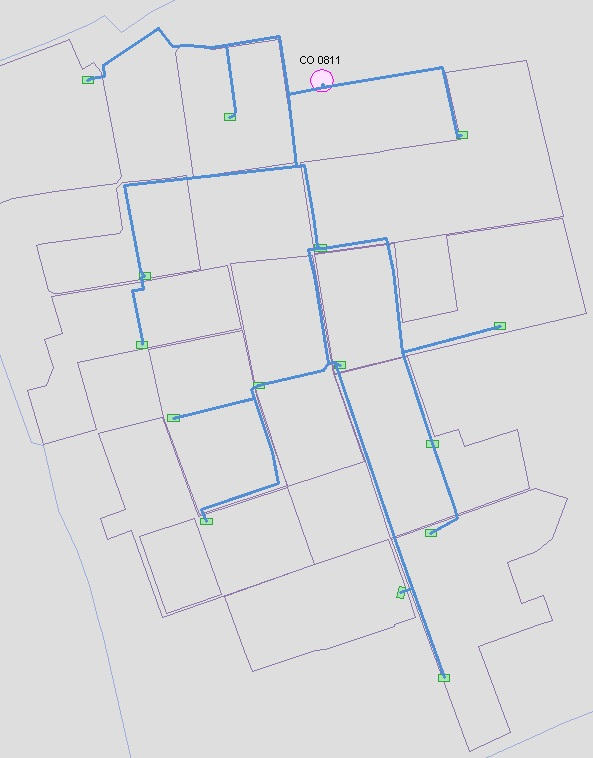

Digitalisieren Sie die Trassen zwischen Central Office und den Verteilerstandorten.

Zu jedem Verteilerstandort muss eine Trasse festgelegt werden.

Erfassen Sie zu den Trassen die Attribute und die Belegung mit Rohren und/oder Kabeln.

Planung Zuführungstrassen

Von den mit dem Central Office verbundenen Verteilerstandorten ausgehend, können nun die Zuführungstrassen in die anzuschließenden Straßenzüge geplant werden.
Digitalisieren Sie die Trassen zwischen den Verteilerstandorten und den anzuschließenden Gebäuden.

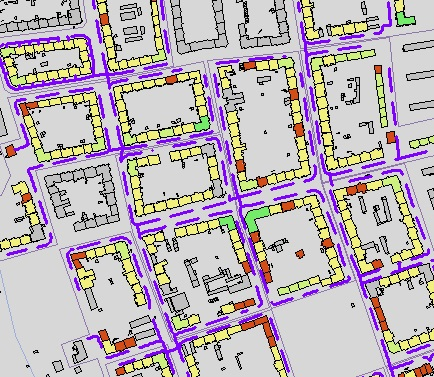

Um die Anzahl der Straßenquerungen gering zu halten, sollten die Zuführungstrassen an den Gebäuden entlang geplant werden.

Das Erzeugen der Rohrverbände und der dazugehörigen Bauteile (Fittinge, Rohrabschlüsse usw.) in den Zuführungstrassen wird über den FTTx-Planungsassistenten gestartet.
