Rohrendkappen erzeugen

Mit diesem Arbeitsablauf ist es möglich, automatisiert Rohrendkappen auf alle noch offenen Rohrenden zu setzen.

Rohrendkappen sind Rohr-Abschlüsse, die nur einem Rohr, aber keiner Struktur oder Gebäude zugeordnet sind.

Der Arbeitsablauf kann für alle Rohre im Projekt, für gefilterte Rohre im Formular oder in der Karte ausgewählte Rohre durchgeführt werden.

Ablauf

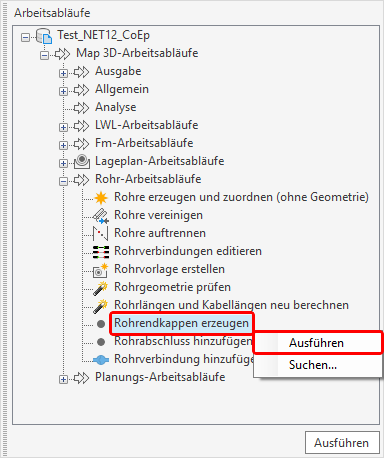

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > Rohr-Arbeitsabläufe > Rohrendkappen erzeugen über einen Doppelklick, aus dem Kontextmenü oder den Button mceclip3.png im rechten unteren Bereich des Arbeitsablauf-Explorers:

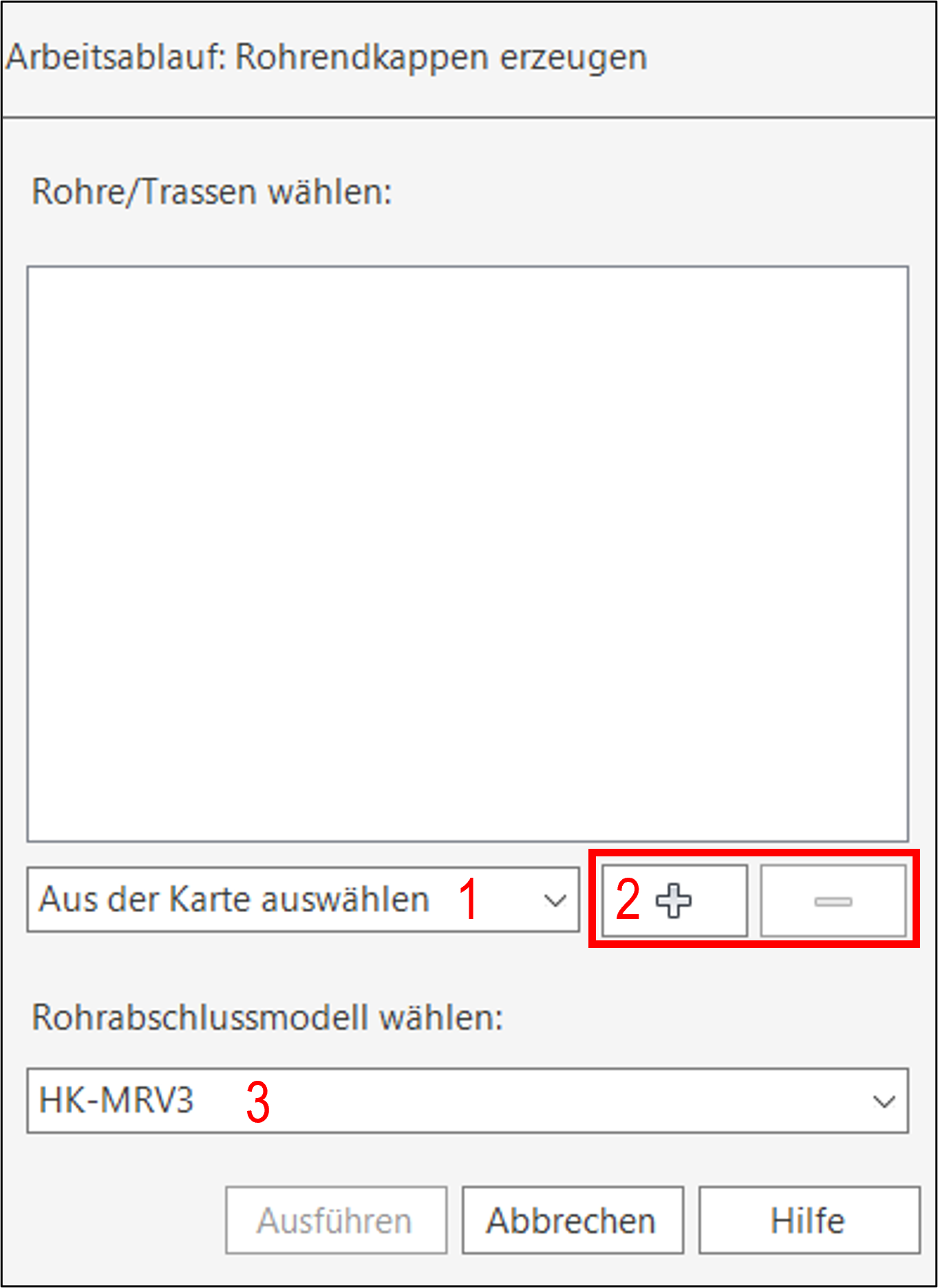

Es öffnet sich folgender Dialog:

Arbeitsablauf_Rohrendkappen erzeugen.PNG

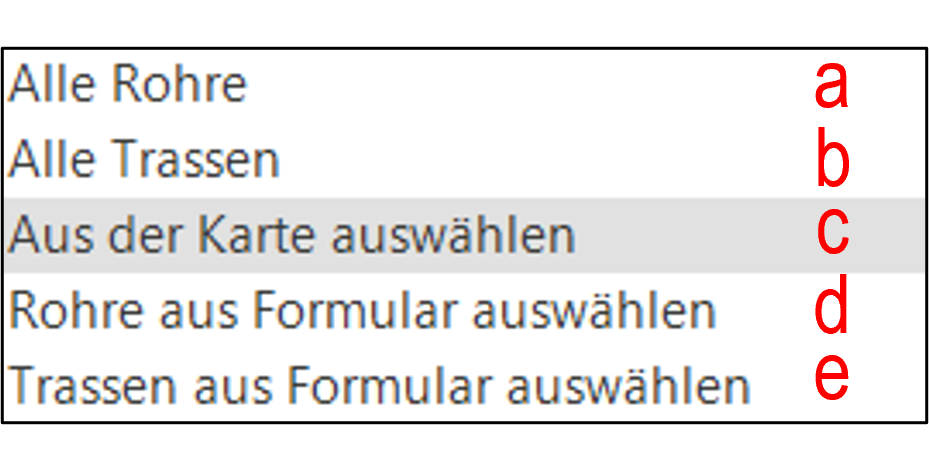

1. Es kann ausgewählt werden, wie die Objektauswahl erfolgen soll.

Arbeitsablauf_Rohrendkappen erzeugen_Objektauswahl.png

a) Der Arbeitsablauf kann für alle Rohre im Projekt durchgeführt werden.
b) Der Arbeitsablauf kann für die Rohre aller Trassen im Projekt durchgeführt werden.
c) Die Rohre, für welche Rohrendkappen erzeugt werden sollen, können in der Karte gewählt werden.
d) Die Rohre, für welche Rohrendkappen erzeugt werden sollen, können vorher nach den gewünschten Kriterien gefiltert werden.
e) Die Trassen, für deren Rohre Rohrendkappen erzeugt werden sollen, können vorher nach den gewünschten Kriterien gefiltert werden.

2. Die Einträge können hinzugefügt bzw. entfernt werden.

3. Das Rohrabschlussmodell kann aus der Liste vorhandener Typen gewählt werden.

Die Erzeugung der Rohrendkappen startet über den Button mceclip3.png.

Für alle gewählten Rohre wird an den freien Enden ein Rohrabschluss mit dem gewählten Typ oder ohne diesen, wenn keiner gewählt wurde, erzeugt.
