Im NET Engineering kann sowohl die Planung als auch die Dokumentation von Telekommunikationsnetzen durchgeführt werden.
Die Daten können in drei verschiedenen Datenbanksystemen erfasst werden: dateibasiert in SQLite-Dateien oder in PostgreSQL- bzw. Oracle-Datenbanken.
Das Erstellen von Projekten erfolgt im Infrastructure Administrator.
Planung

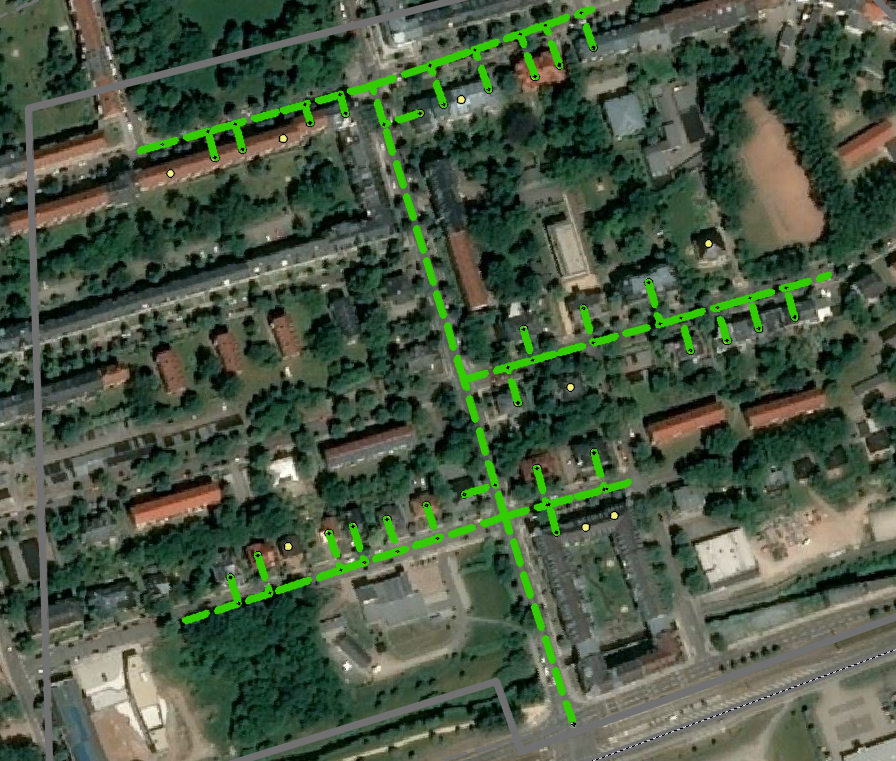

Planungen können aus NET DESIGN importiert werden oder im NET Engineering separat durchgeführt werden. Im NET Engineering können dafür die Arbeitsabläufe FTTx-Planungsassistent und Hausanschluss erzeugen verwendet werden. Die dafür notwendigen Daten können importiert oder als Hintergrund angebunden werden.
Dokumentation
Bestehende Telekommunikationsnetze können sowohl schematisch als auch georeferenziert dokumentiert werden.

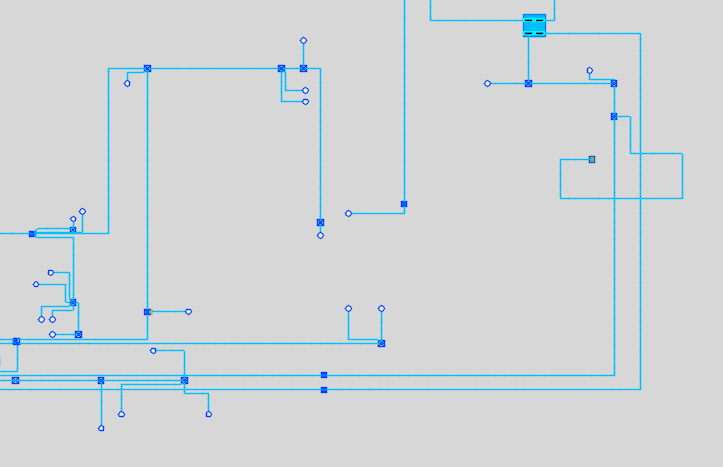

schematisch
georeferenziert
Die wichtigsten Strukturelemente können mit Geometrie geführt und in der Grafik dargestellt werden. Rohre und Kabel können mit eigener Geometrie erfasst oder ohne eigene Geometrie einer Trasse zugeordnet werden. Die Darstellung in der Grafik wird über das Darstellungsmodell gesteuert.
Projektstart
Je nach verwendeter Datenbank wird das Projekt in einer Datei oder über eine Datenbankverbindung geöffnet
SQLite-Datei

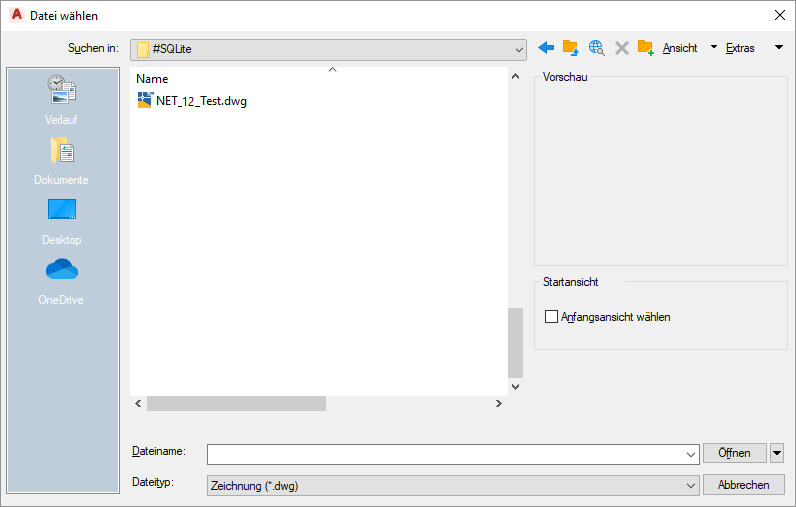

Die SQLite-Datei kann man hier öffnen:
oder
und im entsprechenden Verzeichnis auswählen.

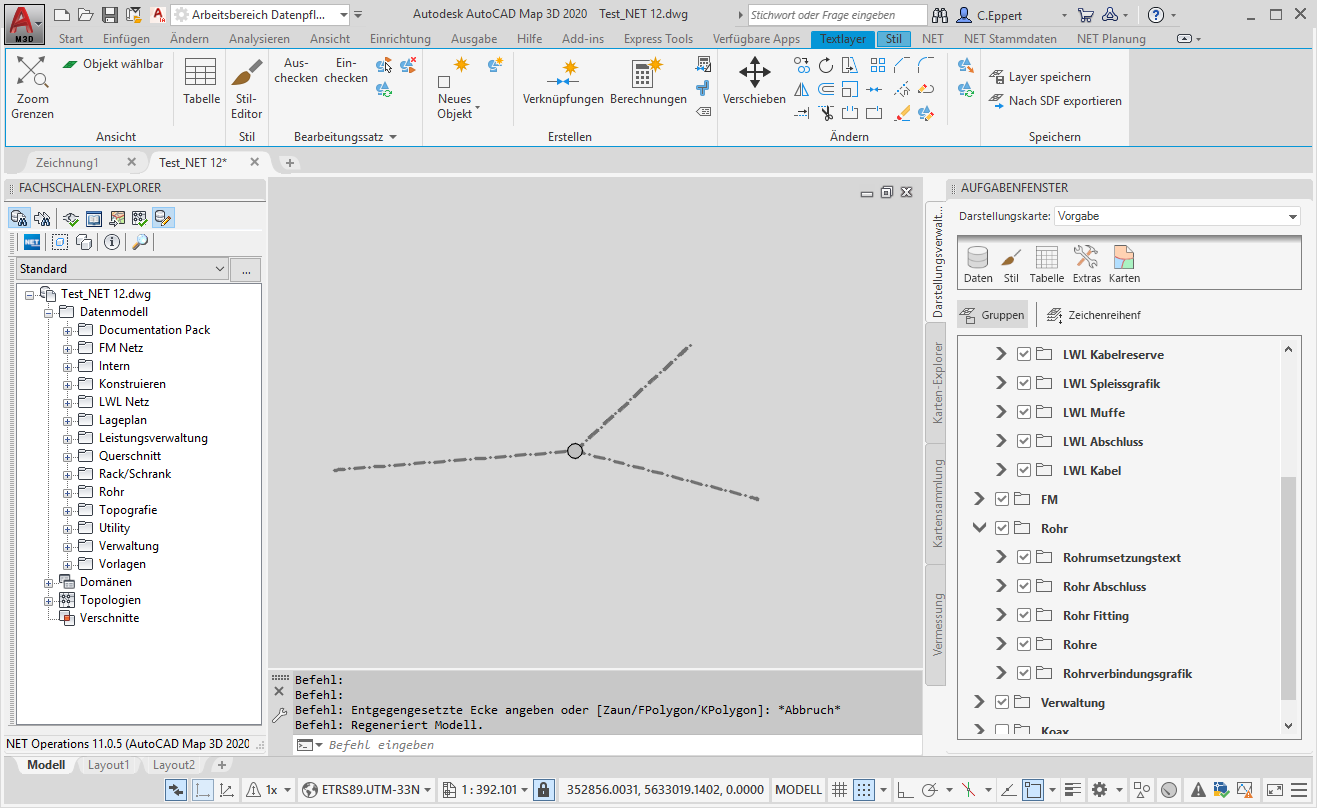

Die geöffnete Datei enthält alle Objektklassen im Fachschalen-Explorer, Arbeitsabläufe im Arbeitsablauf-Explorer und die Layer im Darstellungsmodell.
Datenbankverbindung

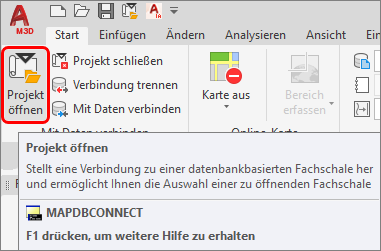

Über "Projekt öffnen" kann man die Verbindung zur Datenbank herstellen.
Oracle-Datenbank
PostgreSQL-Datenbank

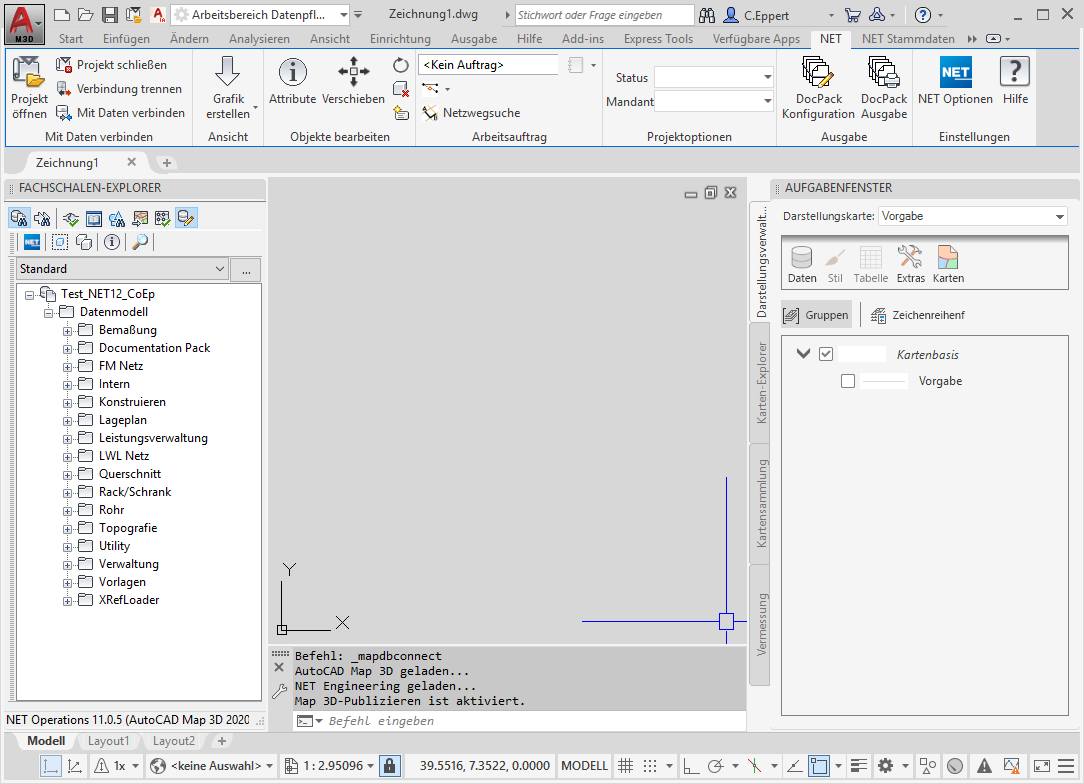

Das geöffnete Projekt enthält alle Objektklassen im Fachschalen-Explorer und Arbeitsabläufe im Arbeitsablauf-Explorer:
Es ist noch kein Darstellungsmodell geladen und damit in der Grafik noch keine Elemente sichtbar.
Grafik

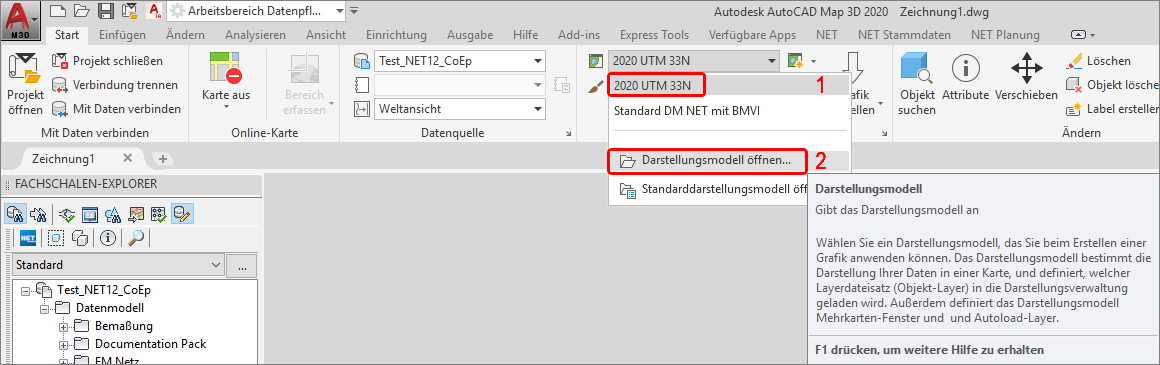

Das Darstellungsmodell kann aus der Liste gewählt (1) oder aus einem Verzeichnis geöffnet (2) werden.
Nach Auswahl des Darstellungsmodells kann die Grafik erstellt werden.
Mit "Grafik erstellen" wird die gesamte Geometrie der Fachschale im Grafikfenster angezeigt.

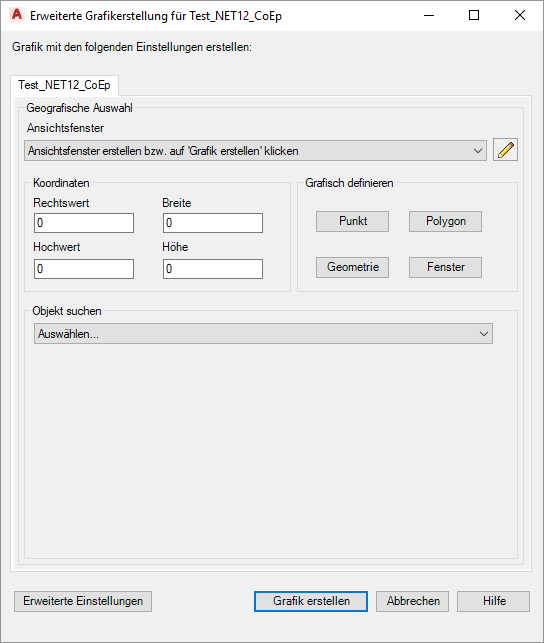

Mit "Grafik erstellen - erweitert" kann die Geometrie in einem bestimmten Bereich erstellt werden.
Dieser Bereich ist über Koordinaten und eine bestimmte Breite/Höhe, einen grafisch definierten Bereich oder die Objektauswahl festzulegen.

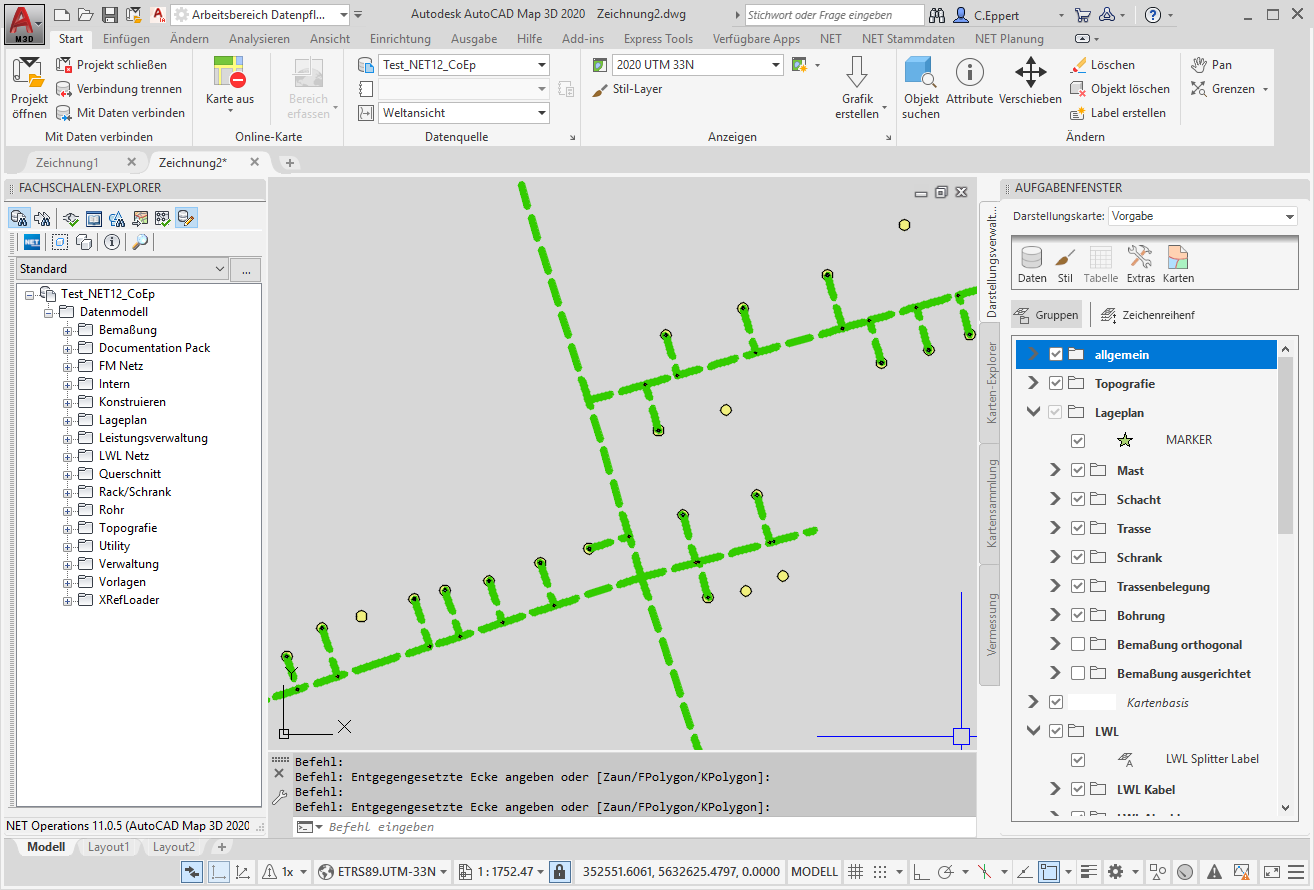

Die Layer werden nun im rechten Aufgabenfenster "Darstellungsverwaltung" angezeigt und in der Grafik entsprechend dargestellt.
