Kabelverbindungsdiagramm

Das Kabelverbindungsdiagramm ist eine schematische Übersicht aller sich verzweigender Kabel bis zu den Hausanschlüssen.

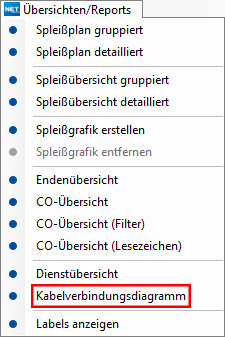

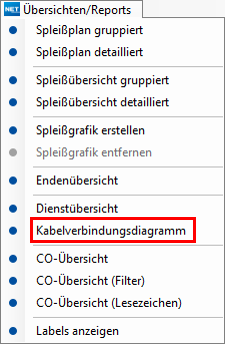

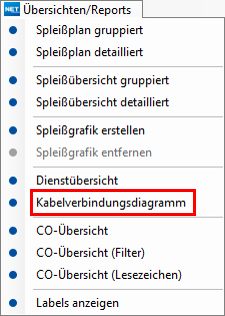

Gestartet wird das Diagramm im Menü "Übersichten/Report" eines LWL-Abschlusses/-Muffe.

LWL-Abschluss LWL-Muffe
mceclip1.png mceclip0.png

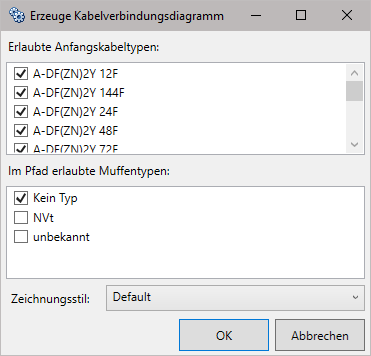

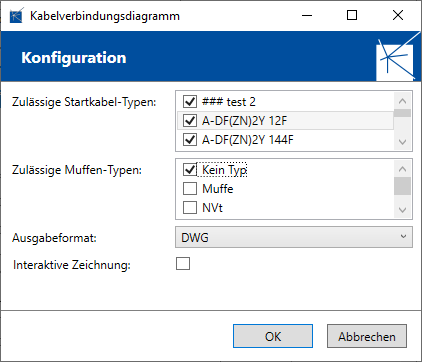

Es öffnet sich folgender Dialog:


Im oberen Bereich können Kabeltypen ausgewählt werden, die berücksichtigt werden sollen. Im unteren Bereich können Muffentypen ausgewählt werden, die berücksichtigt werden sollen. Den Muffen, welche die Kabel verbinden, muss zwingend ein Muffentyp zugewiesen sein.

Dargestellt wird das Diagramm in einer separaten Zeichnung.

Die Verbindungen werden immer aus Richtung des Startpunktes (LWL-Abschluss/-Muffe) in Richtung der Hausanschlüsse betrachtet.

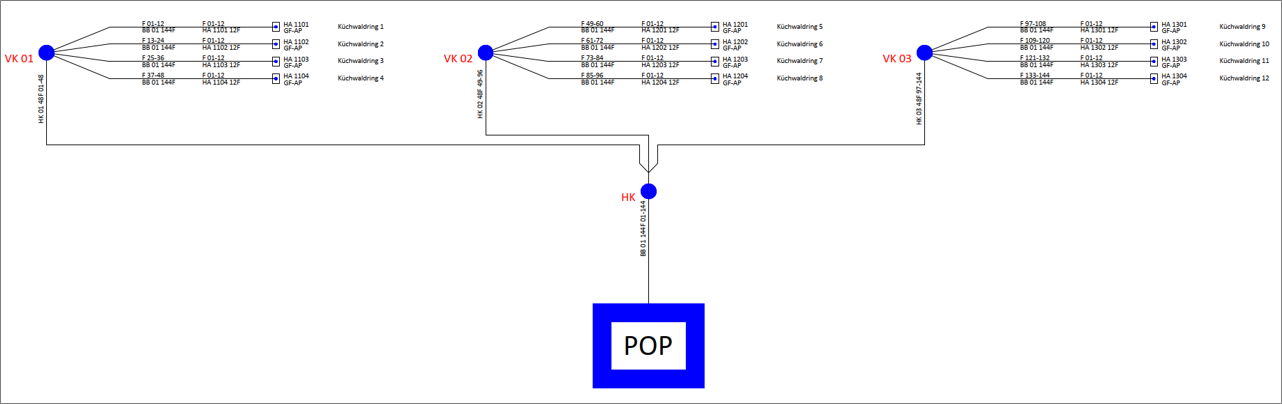

Start im LWL-Abschluss:


Detailansicht: angeschlossene Hausanschlüsse ohne Einbauort


Detailansicht: angeschlossene Hausanschlüsse mit Einbauort

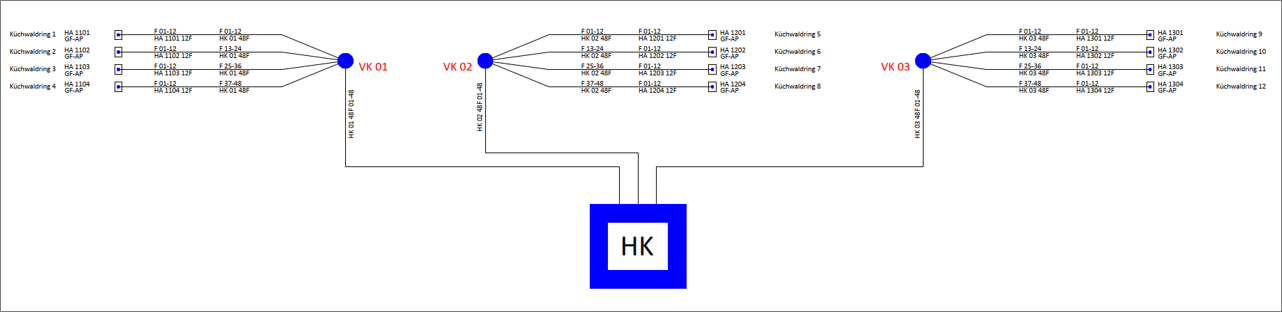

Start in der LWL-Muffe "HK"

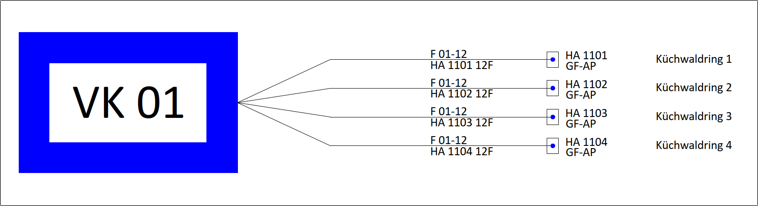

Start in der LWL-Muffe "VK 01"


Der Knoten, in dem das Diagramm gestartet wurde, wird durch den blauen Rahmen hervorgehoben.
