TNIM ist das Datenaustauschformat innerhalb von NET Engineering Projekten (z.B. SQLite nach PostgreSQL) und zu anderen Datenformaten. Es kann sowohl als Export- als auch als Import-Funktion verwendet werden. TNIM dient dem Datenaustausch und nicht der Datensicherung oder Synchronisierung.

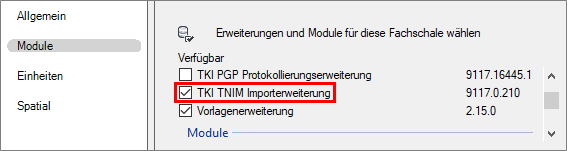

Soll TNIM V2.1 verwendet werden, muss im Infrastructure Administrator das entsprechende Modul aktiviert werden.
Start des Datenaustausches

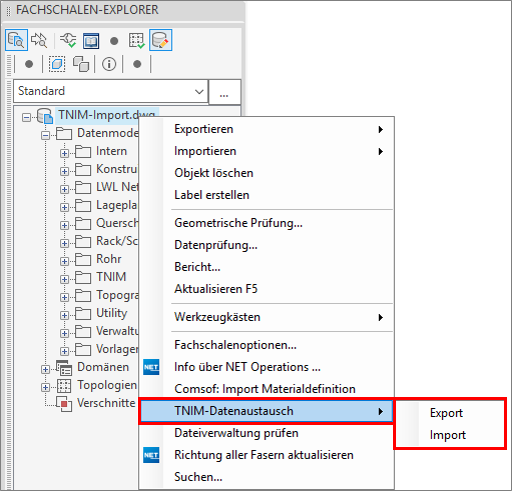

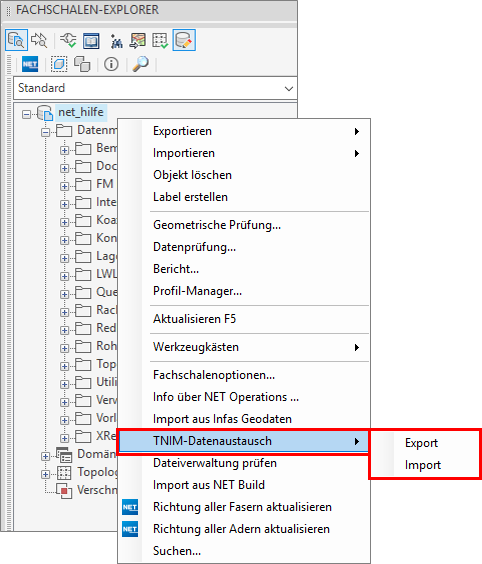

Gestartet wird der TNIM-Datenaustausch im Fachschalen-Explorer über einen Rechtsklick auf den entsprechenden Eintrag.
TNIM-Export

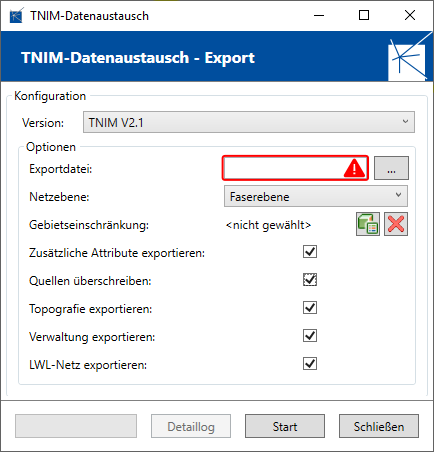

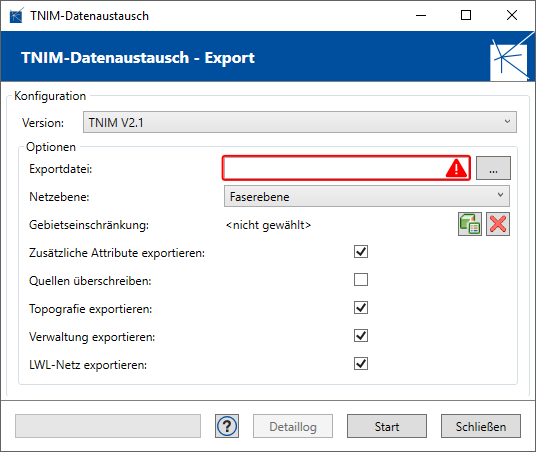

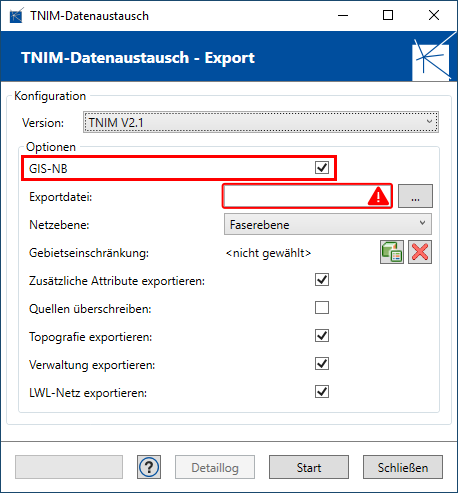

Wurde der Export gewählt, erscheint folgender Dialog:
Es wird empfohlen, die Version TNIM V2 zu verwenden. Nach der Wahl der Version muss die Exportdatei angegeben werden.
Beim Export wird eine *.tnim-Datei erstellt. Für diese muss das Verzeichnis gewählt und ein Dateiname festgelegt werden.
Anschließend muss die Netzebene gewählt werden

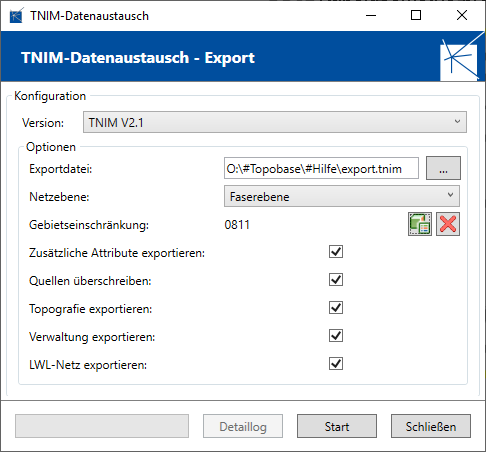

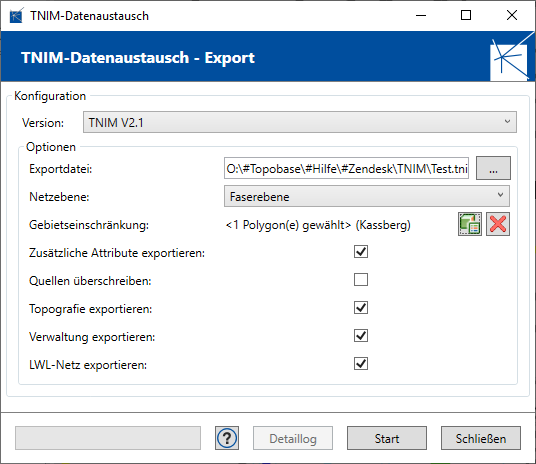

Die Gebietseinschränkung kann über ein Polygon in der Grafik festgelegt.
Bei gewähltem Polygon werden nur die Elemente dieses Gebietes exportiert.
Wurde ein Cluster zur Gebietseinschränkung gewählt, wird dessen Name angezeigt.
Wurde ein Polygon ohne Name gewählt, wird lediglich "gewählt" angezeigt.
Folgende Optionen können je nach Bedarf aktiviert werden:
- zusätzliche Attribute exportieren
- Quellen überschreiben (ist diese Option aktiviert, wird in den TNIM Daten das aktuelle Projekt für alle Objekte als Datenquelle hinterlegt)
- Topografie exportieren
- Verwaltung exportieren
- LWL-Netz exportieren

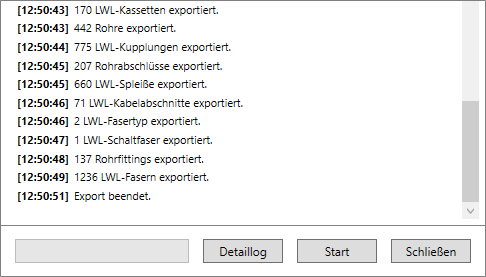

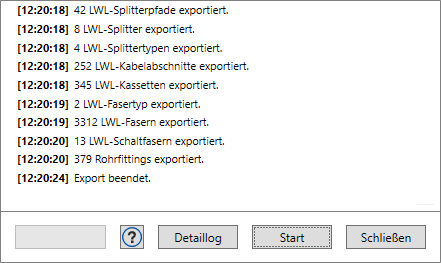

Mit dem "Start"-Button wird der Export gestartet und kann in einer Log-Datei im CSV-Format dokumentiert werden.
Abschließend kann der Dialog mit "Schließen"-Button beendet werden.
TNIM-Import

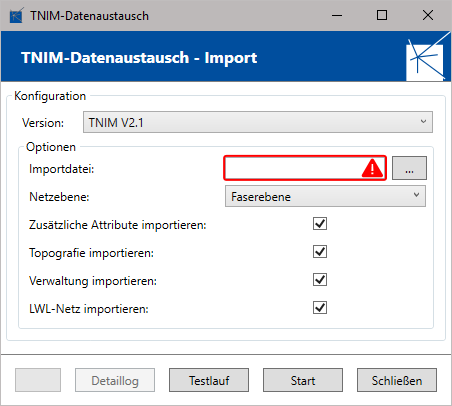

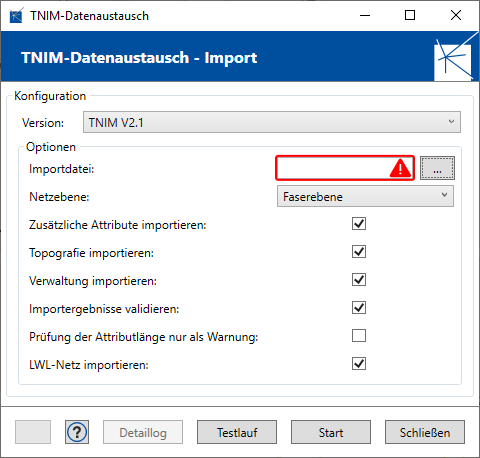

Wurde der Import gewählt erscheint folgender Dialog:

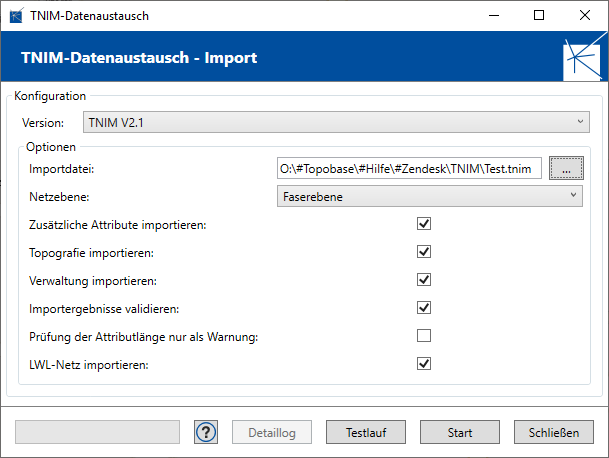

Für den Import ist die Version TNIM V2 verfügbar. Zuerst muss die Importdatei angegeben werden.

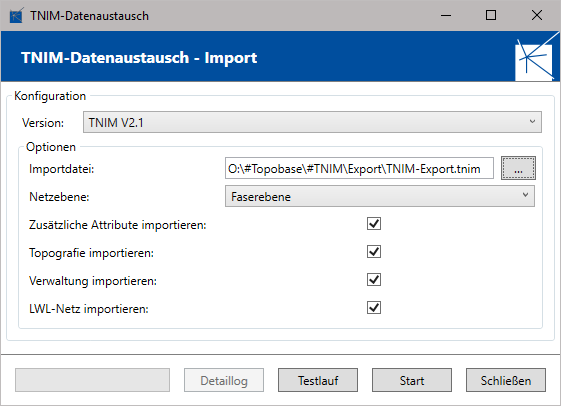

Die zu importierende Datei muss im *.tnim-Format vorhanden sein. Diese muss im entsprechenden Verzeichnis gewählt werden.
Anschließend muss die Netzebene gewählt werden

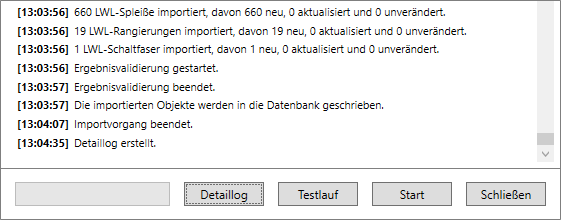

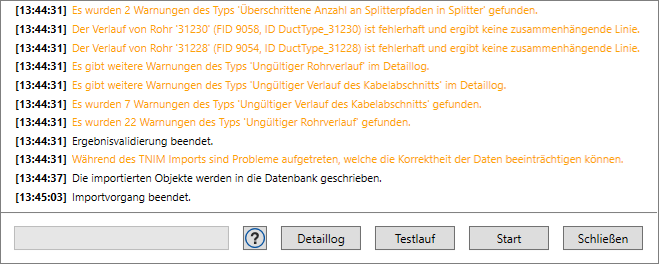

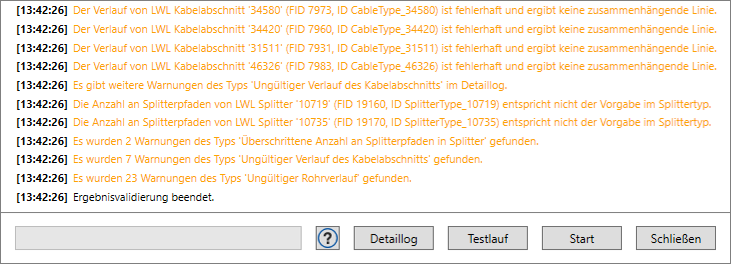

Mit dem "Start"-Button wird der Import gestartet und kann in einer Log-Datei im CSV-Format dokumentiert werden.
Abschließend kann der Dialog mit "Schließen"-Button beendet werden.
Einschränkungen
Bestimmte Informationen aus einem NET Engineering Projekt werden nicht exportiert.
Im Besonderen handelt es sich dabei um
- Views jeder Art
- alles was mit Reports zu tun hat, Memorytables
- gespeicherte Optionen des Nutzers
- Informationen über verwendete Module
- Informationen eines Features über Ersteller, Erstelldatum usw.
Darstellende Infos des Projektes sind nicht Bestandteil des TNIM-Formates
- Label und Labeldefinitionen
- Informationen aus dem Darstellungsmodell
- Dialogdefinitionen
- Rohr-Verbindungsgraphik und LWL-Spleißgrafik
Folgende Themen sind nicht Inhalt des TNIM-Formates
- Arbeitsaufträge
- Leistungsverzeichnis
- Bezeichnungsschemas
- Notizen
- Flurstücke, Ausbaugebiete
- Rohrknoten – diese werden beim Import an Fittings erzeugt
- Querschnittsdarstellungen, Fangpunkte
- FTTx-Planungsinformationen
Weitere Themen, die nicht beachtet werden
- Dienste, Dienstkanäle usw.
- Störungen
- Messungen
- Bohrungen
Bei Projekten mit Kundenanpassungen fehlen
- Kundenattribute an NET Engineering-Features, außer beim Export wurde „Zusätzliche Attribute exportieren“ angehakt
- kundeneigene Featureklassen & Domänen
Hinweis
Weitere Informationen zu datentechnischen Zusammenhängen finden Sie in diesen Dokumenten:
TNIM - Datamodel Documentation
