In den nachfolgenden Artikeln geht es rund um das Verhalten, die Einstellungen und die Handhabung des Regelwerks bei der Nutzung des atesio Optimierers.
Besonderheit atesio Optimierer
Der atesio Optimierer berechnet das Netz vom Endkunden bis zum Backbone-Übergabepunkt. Dabei muss dem Optimierer sowohl der Backbone-Übergabepunkt als auch das Backbone-Cluster vorgegeben werden.
Die Optimierung der Verteilstandorte, der POP-Standorte, Cluster, Trassenverläufe inklusive Rohre und Kabel erfolgt unter Berücksichtigung der Einstellungen im Regelwerk.
Homes Passed+ Thematik Erläuterung
HP (Homes Passed)
Homes Passed bedeutet, dass Straßenzüge ohne vorbereitete Abzweige in der Längstrasse erschlossen
werden. Die Mikrorohrverbände befinden sich ausschließlich auf öffentlichem Grund und berühren keine
Privatgrundstücke.
HP+ (Homes Passed Plus)
Bei Homes Passed Plus wird ein Mikrorohr aus dem Mikrorohrverband der Längstrasse knapp über die
Grundstücksgrenze auf das Grundstück des Endkunden abgezweigt, ohne dieses zu betreten. Dadurch ist
nach Fertigstellung der Längstrasse kein Tiefbau mehr im öffentlichen Raum mit entsprechenden
Wegesicherungen und Genehmigungen durch die Kommunen erforderlich. Es wird beim Bau des
Gebäudeanschlusses direkt auf dem Privatgrundstück weitergebaut.
Berücksichtigung im atesio Optimierer
Für die Erkennung des HP, HP+, HC Netzes wurde der atesio-Optimierer durch entsprechende Funktionen erweitert.

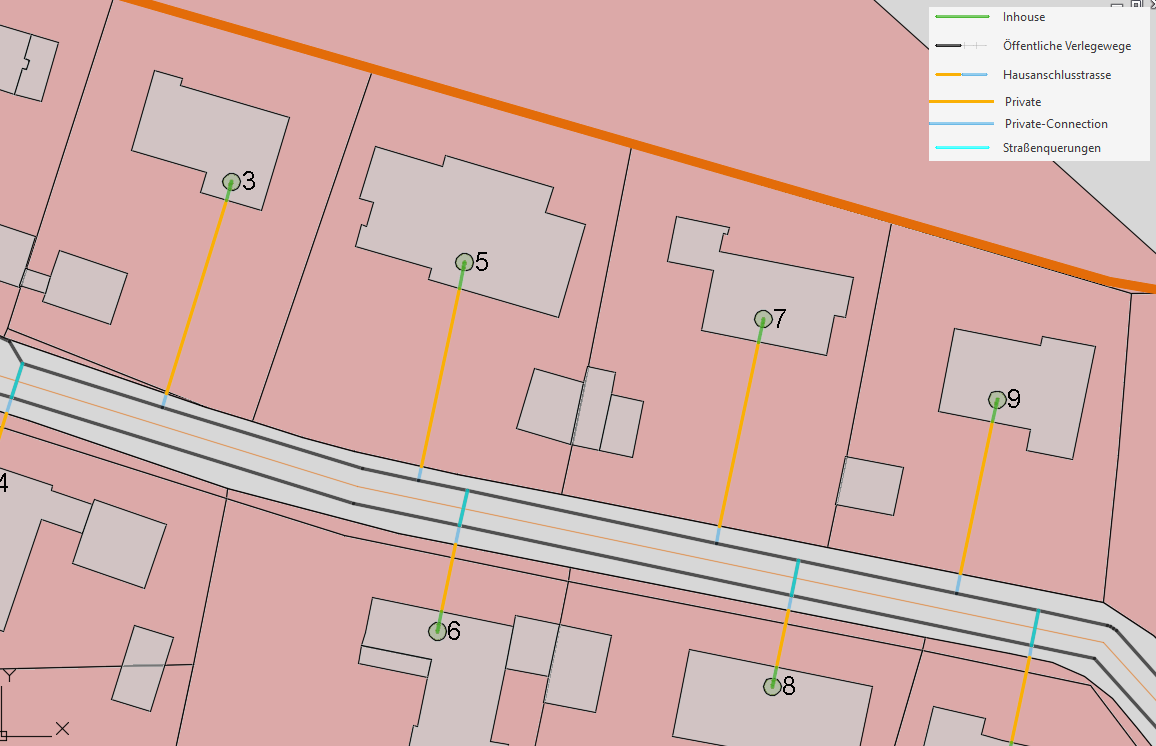

Trassennetzklassifizierung
Hausanschlusstrassen werden beim Erzeugen des Trassennetzes an der Grundstücksgrenze (falls vorhanden) aufgetrennt.
Anforderungen an die Eingabedaten

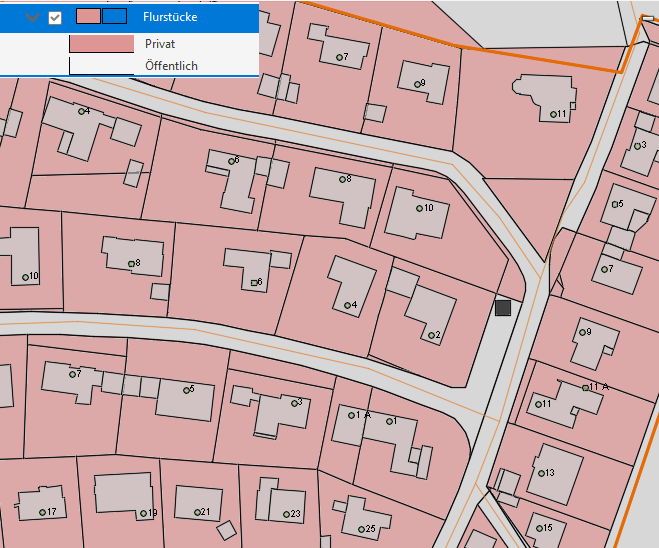

Die Flurstücke müssen im Projekt im NET Design Datenmodell vorhanden sein. Sollten die Flurstücke keine Qualifizierung hinsichtlich des Attributes "ist Privat:" haben, kann der Befehl "ATESIOSETPARCELPRIVATE" verwendet werden:
- Flurstücke, in denen keine Straßenmittellinien verlaufen, auf "Privat: Ja" gesetzt
- Flurstücke, in denen eine Straßenmittellinie verläuft bzw. dieses schneidet, werden auf "Privat: Nein" gesetzt.
Optimierer Einstellungen öffnen
Die Planungseinstellungen werden über einen Dialog benutzerfreundlich eingegeben. In der Start-Box der Registerkarte NET Design finden Sie die Button:
- zur Auswahl des Optimierers
- zum Öffnen der Optimierer Einstellungen (Planungseinstellungen)
- und zu den Erweiterten Einstellungen.
Optimierer Einstellungen
Mit dem Klick auf "Optimierer Einstellungen" öffnet sich der Start-Dialog zu den initialen Einstellungen. Hier werden in Abhängigkeit der Bereitstellung des atesio Optimierers die entsprechenden Felder gefüllt.
Unter "Einstellungsdatei" findet man die aktuell genutzte Planungsregel. Über den Sprungbutton "..." gelangt man zur Datei. Die Datei wird direkt im Design Projekt gespeichert.
Über den Button "Einstellungen verwalten" gelangt man zu den Planungseinstellungen. Diese können bearbeitet und gespeichert werden.
Erweiterte Einstellungen
Per aktivierter Checkbox können weitere Optionen aktiviert werden.
