Schemapläne hinzufügen

Verschiedene Schemapläne können als Teilvorlage hinzugefügt werden.

DocPack_Teilvorlage hinzufügen_Schemapläne.png

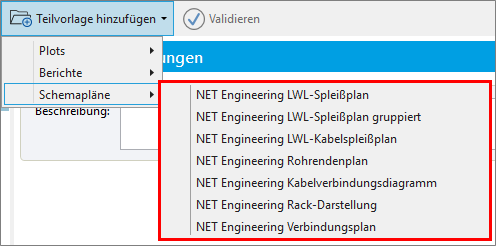

Es kann der LWL-Spleißplan, der LWL-Spleißplan gruppiert, der LWL-Kabelspleißplan, der Rohrendenplan, das Kabelverbindungsdiagramm, die Rack-Darstellung und der Verbindungsplan gewählt werden.

LWL-Spleißplan

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan.png

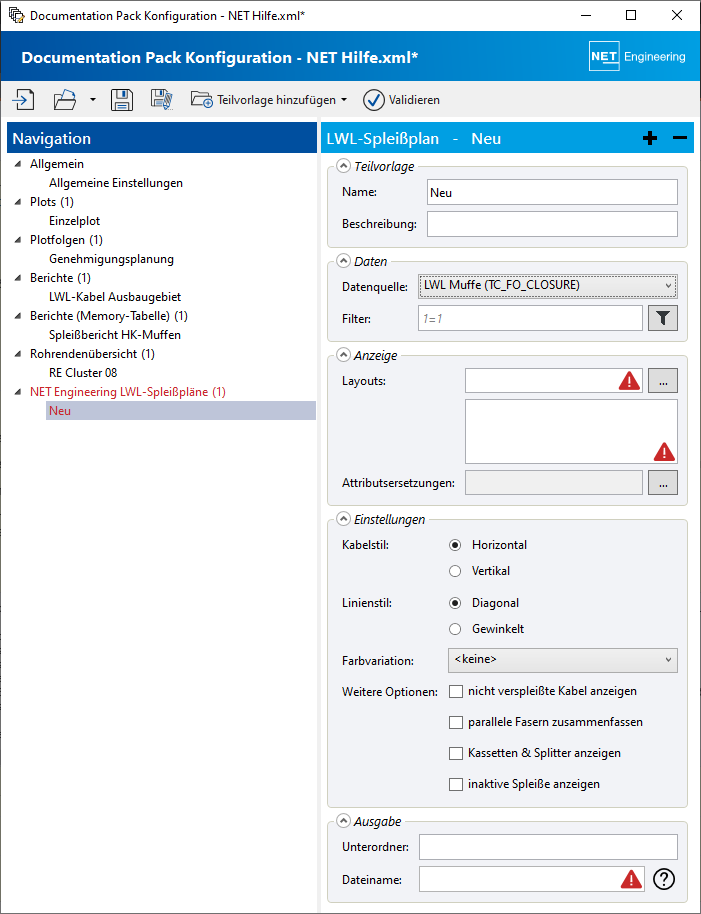

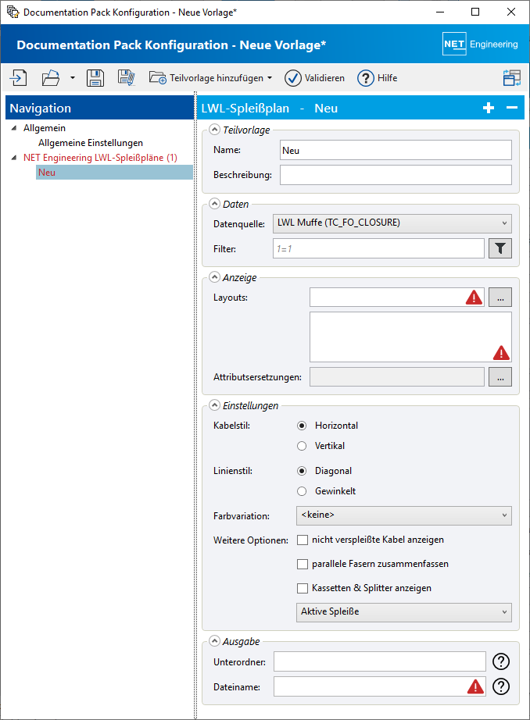

Es öffnet sich folgender Dialog:


Teilvorlage

Es muss ein "Name" für die Teilvorlage vergeben werden. Es kann eine zusätzliche "Beschreibung" hinterlegt werden.

Daten

Unter "Daten" muss die Datenquelle gewählt werden.


Filter können die Objekte der entsprechenden Objektklasse eingrenzen. Mit der Voreinstellung "1 = 1" werden alle Objekte der Objektklasse im Projekt ausgegeben. Es kann jedoch auch nach der FID bestimmter Objekte gefiltert werden. Diese FID findet man im oberen Bereich des Formulars der Objektklasse.

Wurden vorher im Formular der Objektklasse schon Datensätze gefiltert, werden diese mit Button_filtern.png in den Filter übernommen.

Anzeige

Im Bereich "Anzeige" muss eine vorher erstellte Vorlagendatei, welche die gewünschten Layouts enthält, gewählt werden. Sind mehrere Layouts in der Vorlagendatei vorhanden, muss ein Layout angehakt werden. Die im Layout verwendeten Attribute können durch Platzhalter ersetzt werden.

Mit Klick auf Button_3 Punkte.png öffnet sich der Dialog für die Attributsersetzungen. Die im Layout verwendeten Attribute müssen in geschweiften Klammern angegeben werden. Mit Eingabe der ersten Klammer "{" werden alle im Layout vorhandenen Attribute zur Auswahl angeboten. Diese können dann direkt mit einem Doppelklick ausgewählt werden.


Hinweis

Attribute müssen als Block definiert werden wie hier beschrieben, wenn diese automatisch ersetzt werden sollen.

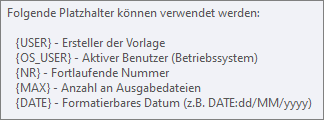

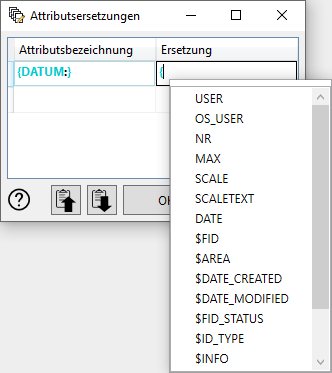

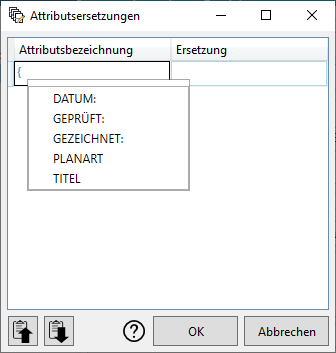

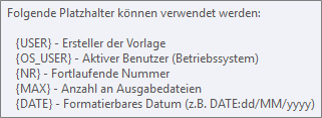

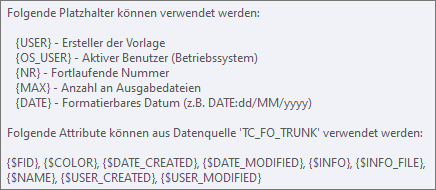

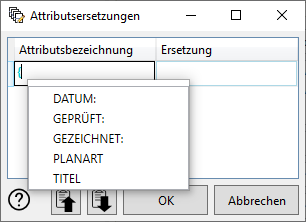

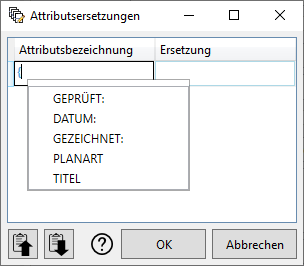

Mögliche Ersetzungen werden angezeigt, wenn man den Mauszeiger auf Button_Hilfe_Attribute.png führt.

Diese variieren je nach gewählter Objektklasse und den entsprechenden Werten aus zugehöriger Kante/Knoten. Standardmäßig sind diese vorhanden:


Auch bei der Ersetzung werden mit Eingabe der ersten Klammer "{" die möglichen Werte angegeben:


Einstellungen

Bei den "Einstellungen" kann festgelegt werden, in welcher Richtung die Kabel und Fasern angeordnet werden sollen:


Unter "Farbvariation" kann definiert werden, wie die Farben schwarz und weiß dargestellt werden sollen:

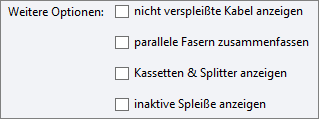

Weitere Optionen sind:


Ausgabe

Für die auszugebenden Spleißpläne kann ein Verzeichnis und muss ein Dateiname angegeben werden. Der Dateiname kann ein festgelegter Text, ein Text in Verbindung mit einem Platzhalter oder nur über Platzhalter erzeugt werden. Mögliche Platzhalter lassen sich mit Button_Hilfe_Attribute.png neben dem Feld "Dateiname" anzeigen. Diese variieren je nach gewählter Objektklasse. Standardmäßig sind diese vorhanden:


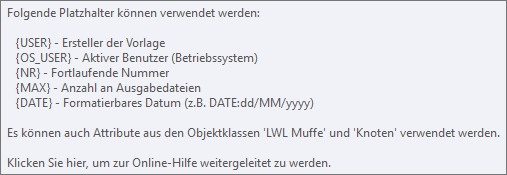

Wurden alle Einstellungen vorgenommen, muss die Konfiguration mit Button_speichern als.png erstmalig gespeichert werden.

Es können weitere Teilvorlagen hinzugefügt werden. Anschließend muss die Konfiguration erneut mit Button_speichern.png gespeichert werden.

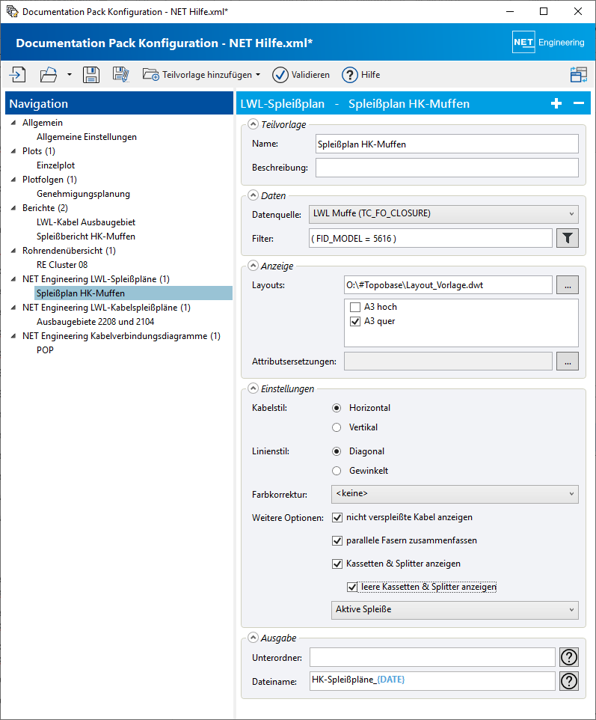

Beispiel:

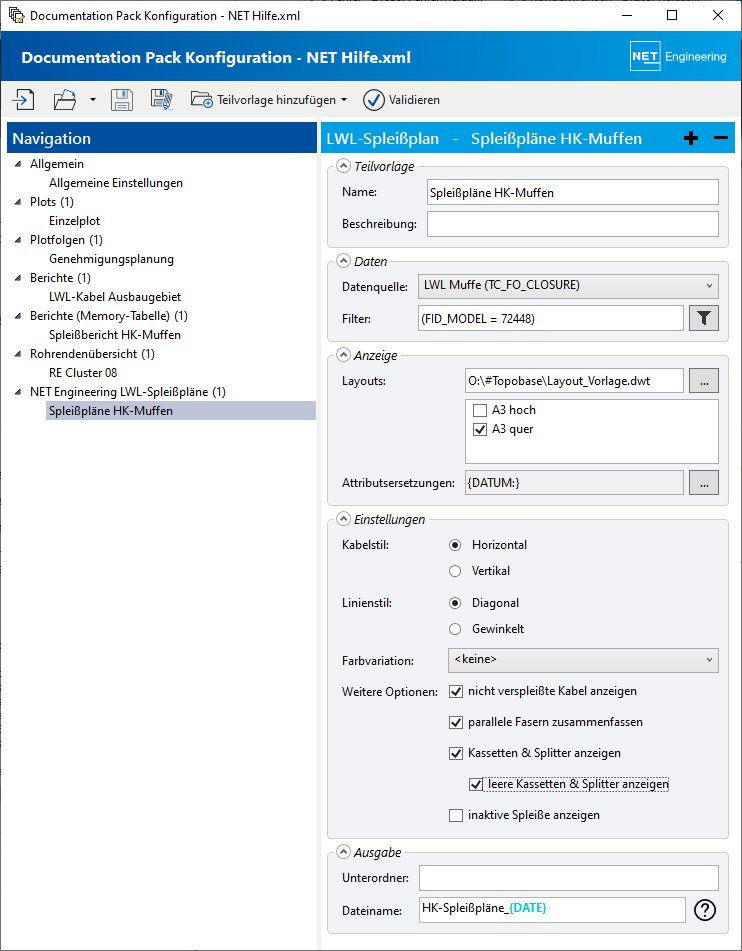

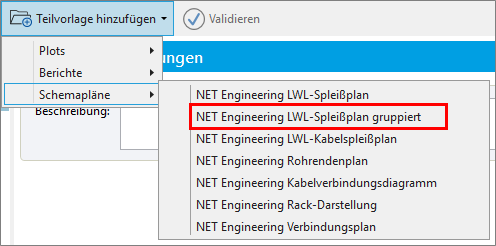

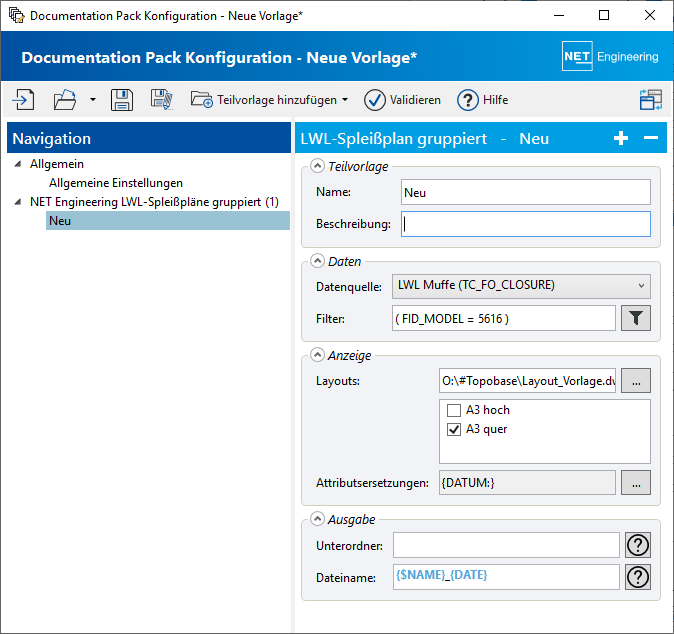

LWL-Spleißplan gruppiert

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert.png

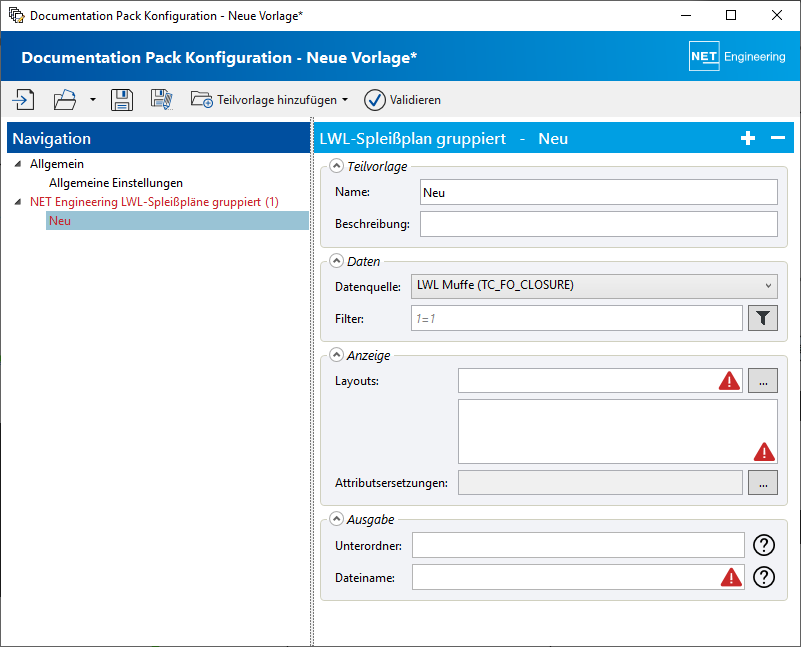

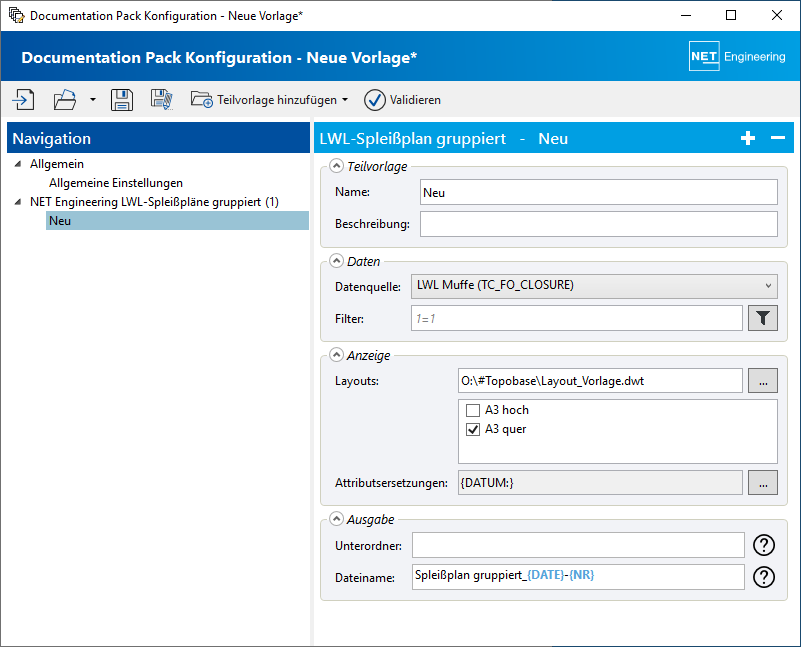

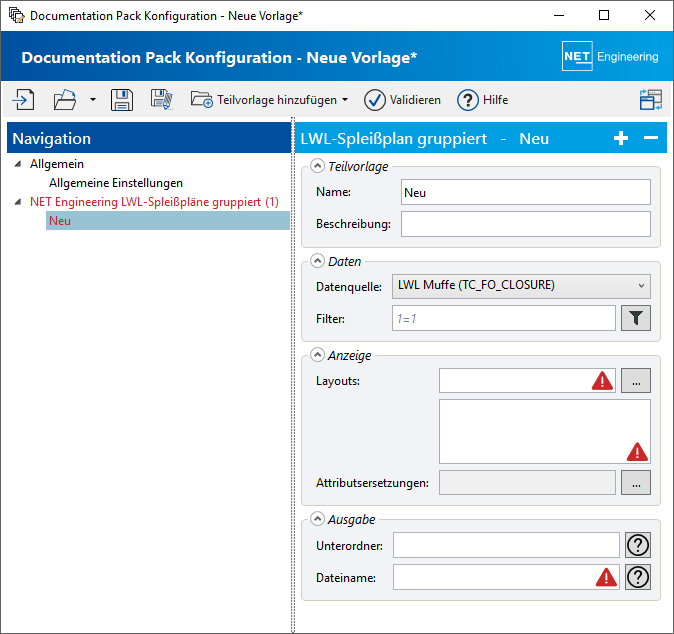

Es öffnet sich folgender Dialog:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_leer.png

Teilvorlage

Es muss ein "Name" für die Teilvorlage vergeben werden. Es kann eine zusätzliche "Beschreibung" hinterlegt werden.

Daten

Unter "Daten" muss die Datenquelle gewählt werden.

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Datenquelle.png

Filter können die Objekte der entsprechenden Objektklasse eingrenzen. Mit der Voreinstellung "1 = 1" werden alle Objekte der Objektklasse im Projekt ausgegeben. Es kann jedoch auch nach der FID bestimmter Objekte gefiltert werden. Diese FID findet man im oberen Bereich des Formulars der Objektklasse.

Wurden vorher im Formular der Objektklasse schon Datensätze gefiltert, werden diese mit Button_filtern.png in den Filter übernommen.

Anzeige

Im Bereich "Anzeige" muss eine vorher erstellte Vorlagendatei, welche die gewünschten Layouts enthält, gewählt werden. Sind mehrere Layouts in der Vorlagendatei vorhanden, muss ein Layout angehakt werden. Die im Layout verwendeten Attribute können durch Platzhalter ersetzt werden.

Mit Klick auf Button_3 Punkte.png öffnet sich der Dialog für die Attributsersetzungen. Die im Layout verwendeten Attribute müssen in geschweiften Klammern angegeben werden. Mit Eingabe der ersten Klammer "{" werden alle im Layout vorhandenen Attribute zur Auswahl angeboten. Diese können dann direkt mit einem Doppelklick ausgewählt werden.

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung.png

Hinweis

Attribute müssen als Block definiert werden wie hier beschrieben, wenn diese automatisch ersetzt werden sollen.

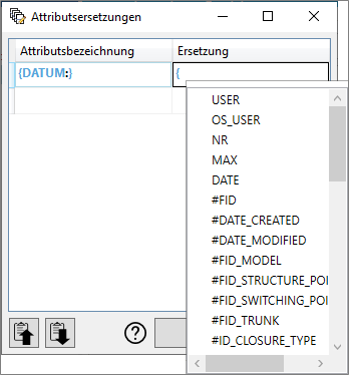

Mögliche Ersetzungen werden angezeigt, wenn man den Mauszeiger auf Button_Hilfe_Attribute.png führt.

Diese variieren je nach gewählter Objektklasse und den entsprechenden Werten aus zugehöriger Kante/Knoten. Standardmäßig sind diese vorhanden:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter.png

Auch bei der Ersetzung werden mit Eingabe der ersten Klammer "{" die möglichen Werte angegeben:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter_Bsp.png

Ausgabe

Für die auszugebenden Spleißpläne kann ein Verzeichnis und muss ein Dateiname angegeben werden. Der Dateiname kann ein festgelegter Text, ein Text in Verbindung mit einem Platzhalter oder nur über Platzhalter erzeugt werden. Mögliche Platzhalter lassen sich mit Button_Hilfe_Attribute.png neben dem Feld "Dateiname" anzeigen. Diese variieren je nach gewählter Objektklasse. Standardmäßig sind diese vorhanden:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter.png

Wurden alle Einstellungen vorgenommen, muss die Konfiguration mit Button_speichern als.png erstmalig gespeichert werden.

Es können weitere Teilvorlagen hinzugefügt werden. Anschließend muss die Konfiguration erneut mit Button_speichern.png gespeichert werden.

Beispiel:

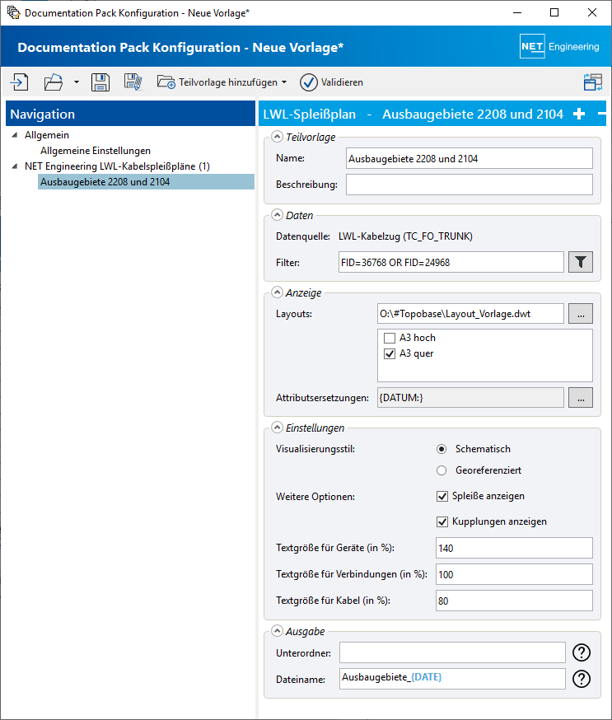

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_gefüllt.png

LWL-Kabelspleißplan

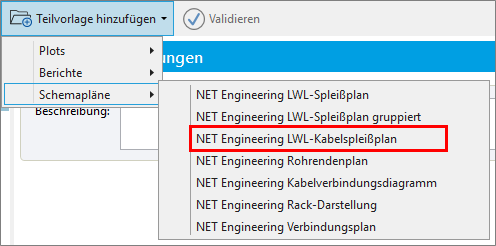

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Kabelspleißplan.png

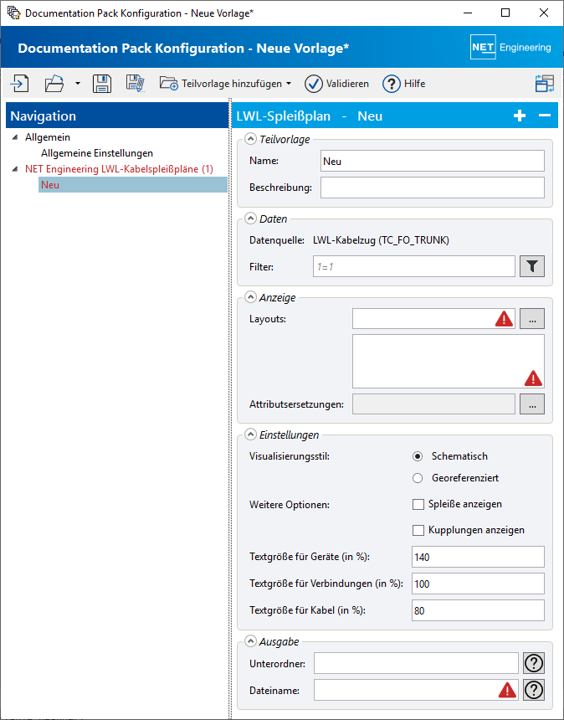

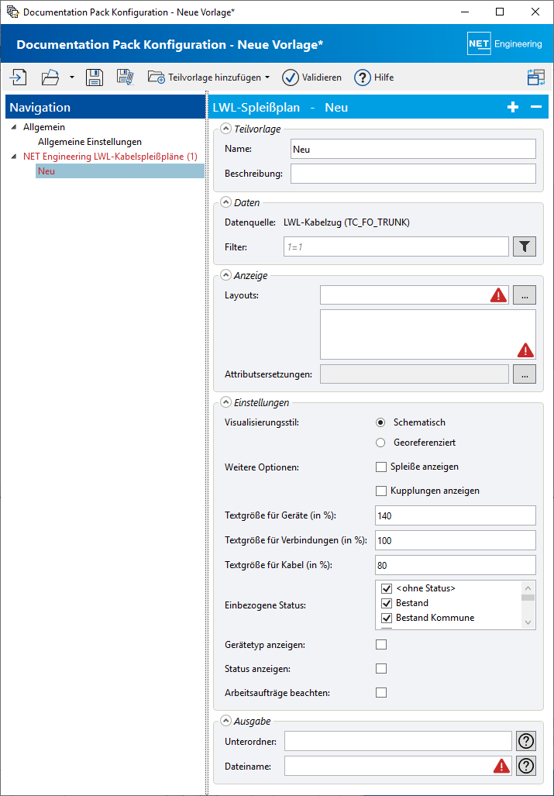

Es öffnet sich folgender Dialog:


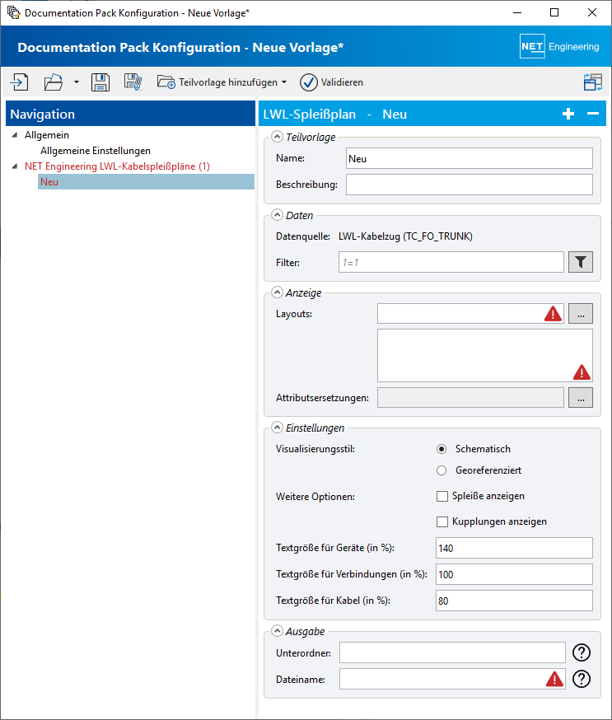

Teilvorlage

Es muss ein "Name" für die Teilvorlage vergeben werden. Es kann eine zusätzliche "Beschreibung" hinterlegt werden.

Daten

Unter "Daten" ist die Datenquelle "LWL-Kabelzug" fest eingestellt.

Filter können die Objekte der entsprechenden Objektklasse eingrenzen. Mit der Voreinstellung "1 = 1" werden alle Objekte der Objektklasse im Projekt ausgegeben. Es kann jedoch auch nach der FID bestimmter Objekte gefiltert werden. Diese FID findet man im oberen Bereich des Formulars der Objektklasse.

Wurden vorher im Formular der Objektklasse schon Datensätze gefiltert, werden diese mit Button_filtern.png in den Filter übernommen.

Anzeige

Im Bereich "Anzeige" muss eine vorher erstellte Vorlagendatei, welche die gewünschten Layouts enthält, gewählt werden. Sind mehrere Layouts in der Vorlagendatei vorhanden, muss ein Layout angehakt werden. Die im Layout verwendeten Attribute können durch Platzhalter ersetzt werden.

Mit Klick auf Button_3 Punkte.png öffnet sich der Dialog für die Attributsersetzungen. Die im Layout verwendeten Attribute müssen in geschweiften Klammern angegeben werden. Mit Eingabe der ersten Klammer "{" werden alle im Layout vorhandenen Attribute zur Auswahl angeboten. Diese können dann direkt mit einem Doppelklick ausgewählt werden.


Hinweis

Attribute müssen als Block definiert werden wie hier beschrieben, wenn diese automatisch ersetzt werden sollen.

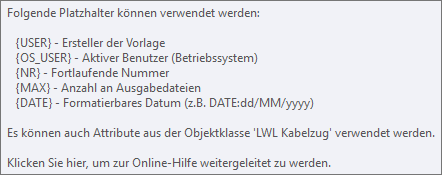

Mögliche Ersetzungen werden angezeigt, wenn man den Mauszeiger auf Button_Hilfe_Attribute.png führt.

Die Platzhalter für die Attribute sind an den Kabelzug angepasst:


Einstellungen

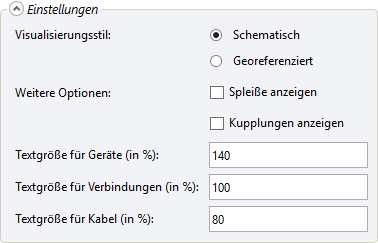

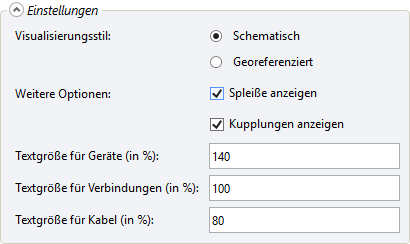

Bei den "Einstellungen" kann festgelegt werden, mit welchem Bezug (schematisch oder georeferenziert) die Darstellung erfolgen soll


Ausgabe

Für die auszugebenden Berichte kann ein Verzeichnis und muss ein Dateiname angegeben werden. Der Dateiname kann ein festgelegter Text, ein Text in Verbindung mit einem Platzhalter oder nur über Platzhalter erzeugt werden. Mögliche Platzhalter lassen sich mit Button_Hilfe_Attribute.png neben dem Feld "Dateiname" anzeigen.

Die Platzhalter für die Attribute sind an den Kabelzug angepasst:


Wurden alle Einstellungen vorgenommen, muss die Konfiguration mit Button_speichern als.png erstmalig gespeichert werden.

Es können weitere Teilvorlagen hinzugefügt werden. Anschließend muss die Konfiguration erneut mit Button_speichern.png gespeichert werden.

Beispiel:


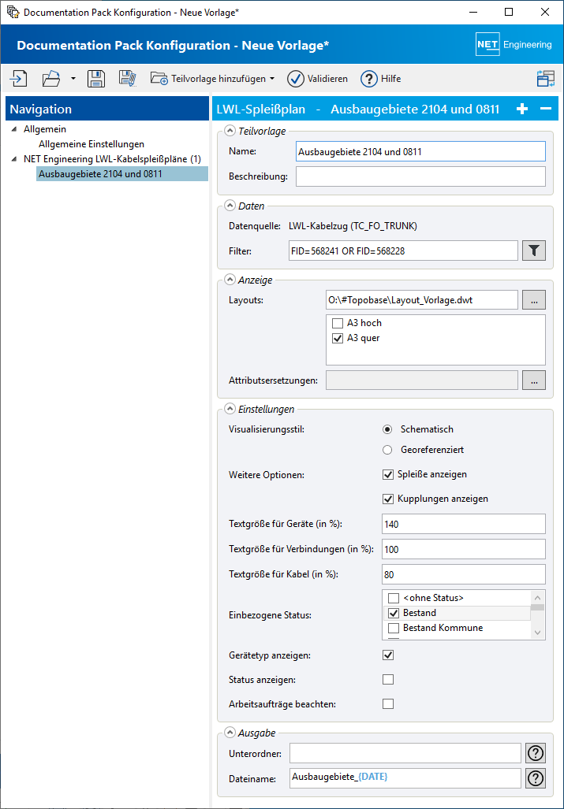

Rohrendenplan

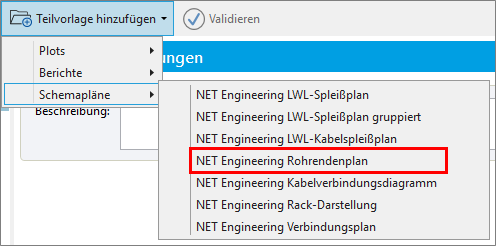

DocPack_Teilvorlage hinzufügen_Schemapläne_Rohrendenplan.png

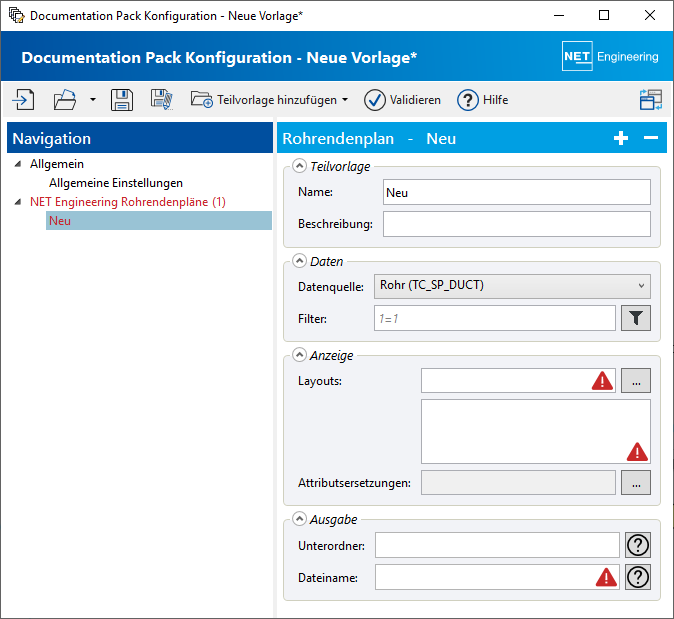

Es öffnet sich folgender Dialog:

DocPack_Teilvorlage hinzufügen_Schemapläne_Rohrendenplan_Dialog_leer.png

Teilvorlage

Es muss ein "Name" für die Teilvorlage vergeben werden. Es kann eine zusätzliche "Beschreibung" hinterlegt werden.

Daten

Unter "Daten" muss die Datenquelle gewählt werden.

DocPack_Teilvorlage hinzufügen_Schemapläne_Rohrendenplan_Dialog_Datenquelle.png

Filter können die Objekte der entsprechenden Objektklasse eingrenzen. Mit der Voreinstellung "1 = 1" werden alle Objekte der Objektklasse im Projekt ausgegeben. Es kann jedoch auch nach der FID bestimmter Objekte gefiltert werden. Diese FID findet man im oberen Bereich des Formulars der Objektklasse.

Wurden vorher im Formular der Objektklasse schon Datensätze gefiltert, werden diese mit Button_filtern.png in den Filter übernommen.

Anzeige

Im Bereich "Anzeige" muss eine vorher erstellte Vorlagendatei, welche die gewünschten Layouts enthält, gewählt werden. Sind mehrere Layouts in der Vorlagendatei vorhanden, muss ein Layout angehakt werden. Die im Layout verwendeten Attribute können durch Platzhalter ersetzt werden.

Mit Klick auf Button_3 Punkte.png öffnet sich der Dialog für die Attributsersetzungen. Die im Layout verwendeten Attribute müssen in geschweiften Klammern angegeben werden. Mit Eingabe der ersten Klammer "{" werden alle im Layout vorhandenen Attribute zur Auswahl angeboten. Diese können dann direkt mit einem Doppelklick ausgewählt werden.

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung.png

Hinweis

Attribute müssen als Block definiert werden wie hier beschrieben, wenn diese automatisch ersetzt werden sollen.

Mögliche Ersetzungen werden angezeigt, wenn man den Mauszeiger auf Button_Hilfe_Attribute.png führt.

Diese variieren je nach gewählter Objektklasse und den entsprechenden Werten aus zugehöriger Kante/Knoten. Standardmäßig sind diese vorhanden:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter.png

Auch bei der Ersetzung werden mit Eingabe der ersten Klammer "{" die möglichen Werte angegeben:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter_Bsp.png

Ausgabe

Für die auszugebenden Rohrendenpläne kann ein Verzeichnis und muss ein Dateiname angegeben werden. Der Dateiname kann ein festgelegter Text, ein Text in Verbindung mit einem Platzhalter oder nur über Platzhalter erzeugt werden. Mögliche Platzhalter lassen sich mit Button_Hilfe_Attribute.png neben dem Feld "Dateiname" anzeigen. Diese variieren je nach gewählter Objektklasse. Standardmäßig sind diese vorhanden:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter.png

Wurden alle Einstellungen vorgenommen, muss die Konfiguration mit Button_speichern als.png erstmalig gespeichert werden.

Es können weitere Teilvorlagen hinzugefügt werden. Anschließend muss die Konfiguration erneut mit Button_speichern.png gespeichert werden.

Beispiel:

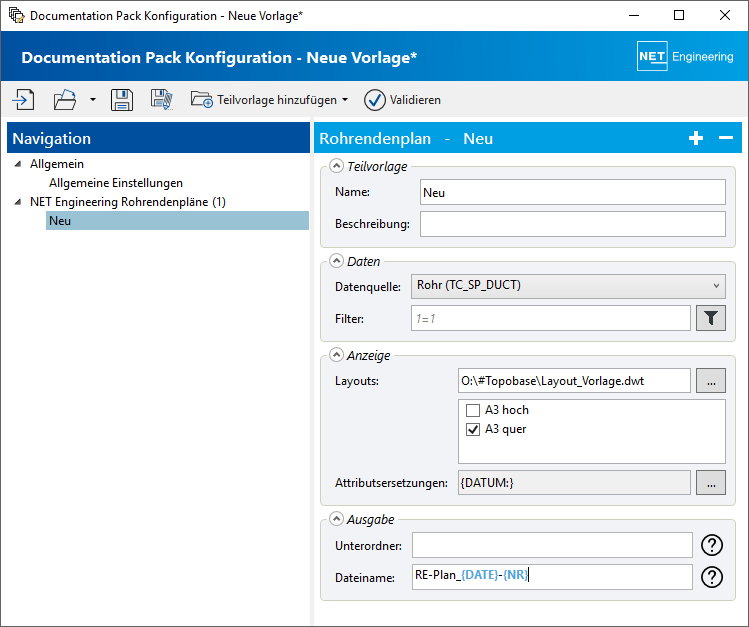

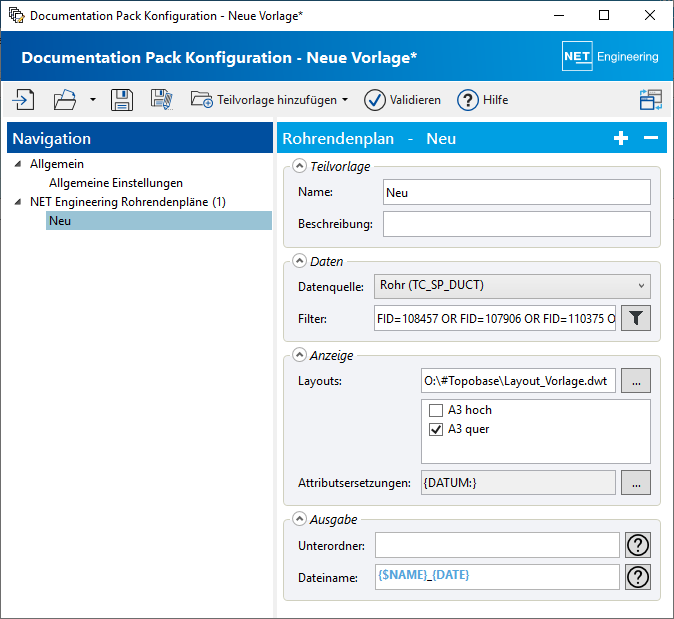

DocPack_Teilvorlage hinzufügen_Schemapläne_Rohrendenplan_Dialog_gefüllt.png

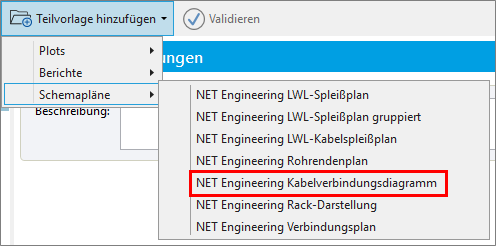

Kabelverbindungsdiagramm

DocPack_Teilvorlage hinzufügen_Schemapläne_Kabelverbindungsdiagramm.png

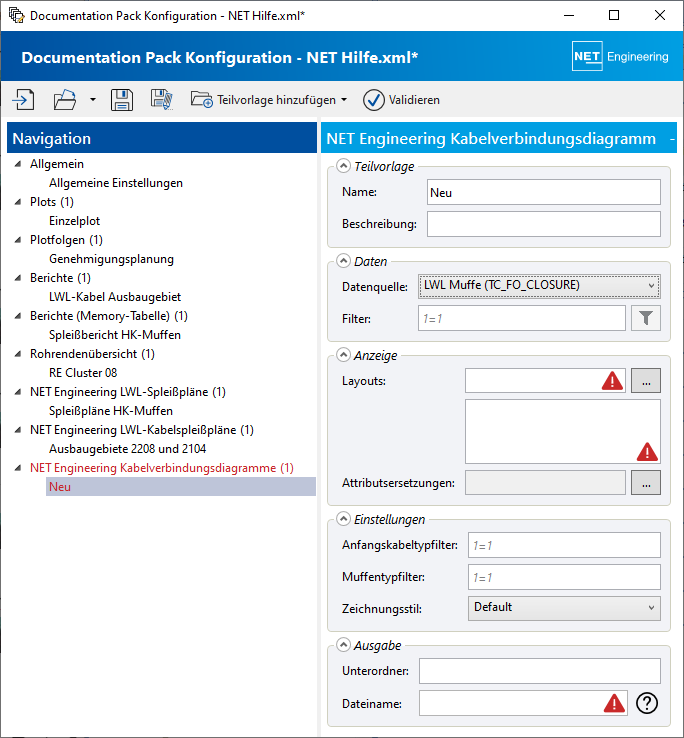

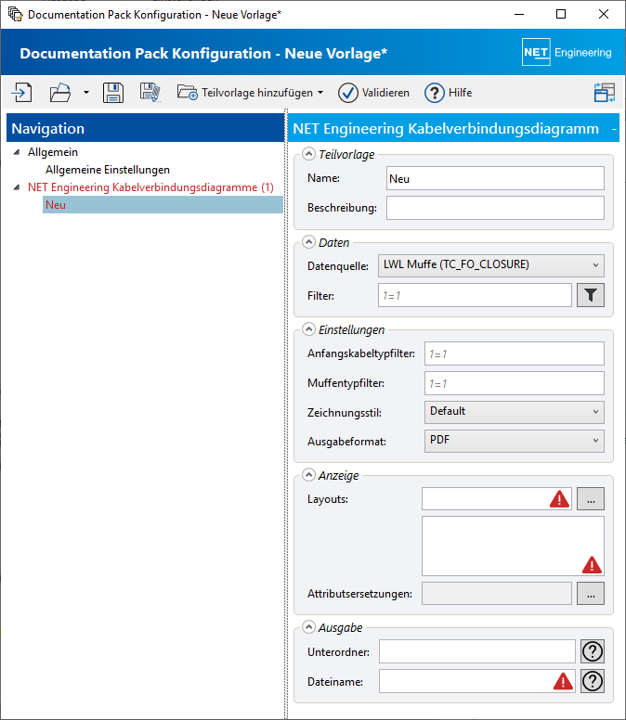

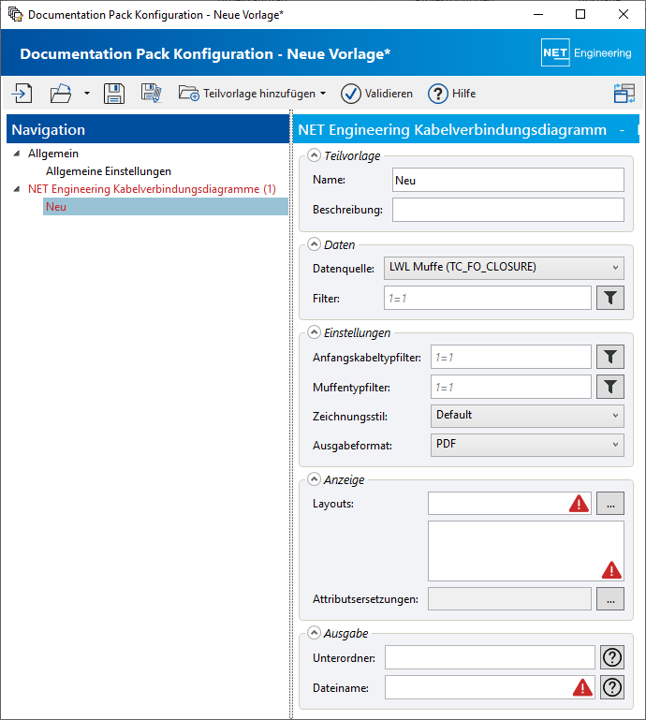

Es öffnet sich folgender Dialog:


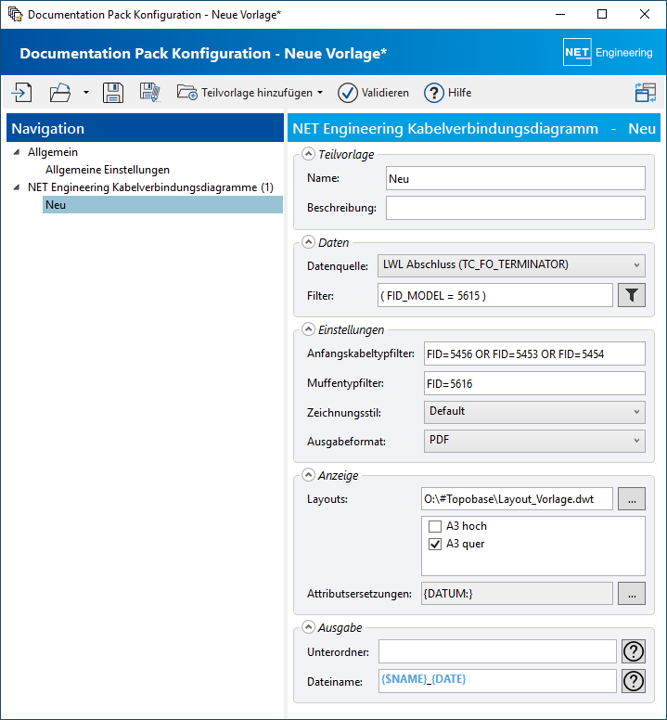

Teilvorlage

Es muss ein "Name" für die Teilvorlage vergeben werden. Es kann eine zusätzliche "Beschreibung" hinterlegt werden.

Daten

Unter "Daten" muss die Datenquelle gewählt werden.


Filter können die Objekte der entsprechenden Objektklasse eingrenzen. Mit der Voreinstellung "1 = 1" werden alle Objekte der Objektklasse im Projekt ausgegeben. Es kann jedoch auch nach der FID bestimmter Objekte gefiltert werden. Diese FID findet man im oberen Bereich des Formulars der Objektklasse.

Wurden vorher im Formular der Objektklasse schon Datensätze gefiltert, werden diese mit Button_filtern.png in den Filter übernommen.

Anzeige

Im Bereich "Anzeige" muss eine vorher erstellte Vorlagendatei, welche die gewünschten Layouts enthält, gewählt werden. Sind mehrere Layouts in der Vorlagendatei vorhanden, muss ein Layout angehakt werden. Die im Layout verwendeten Attribute können durch Platzhalter ersetzt werden.

Mit Klick auf Button_3 Punkte.png öffnet sich der Dialog für die Attributsersetzungen. Die im Layout verwendeten Attribute müssen in geschweiften Klammern angegeben werden. Mit Eingabe der ersten Klammer "{" werden alle im Layout vorhandenen Attribute zur Auswahl angeboten. Diese können dann direkt mit einem Doppelklick ausgewählt werden.


Hinweis

Attribute müssen als Block definiert werden wie hier beschrieben, wenn diese automatisch ersetzt werden sollen.

Mögliche Ersetzungen werden angezeigt, wenn man den Mauszeiger auf Button_Hilfe_Attribute.png führt.

Diese variieren je nach gewählter Objektklasse und den entsprechenden Werten aus zugehöriger Kante/Knoten. Standardmäßig sind diese vorhanden:

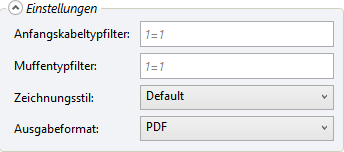

Einstellungen

Bei den "Einstellungen" kann festgelegt werden, welchen Kabeltyp das erste Kabel haben bzw. welche Muffentypen einbezogen werden sollen:


Ausgabe

Für die auszugebenden Kabelverbindungsdiagramme kann ein Verzeichnis und muss ein Dateiname angegeben werden. Der Dateiname kann ein festgelegter Text, ein Text in Verbindung mit einem Platzhalter oder nur über Platzhalter erzeugt werden. Mögliche Platzhalter lassen sich mit Button_Hilfe_Attribute.png neben dem Feld "Dateiname" anzeigen. Diese variieren je nach gewählter Objektklasse. Standardmäßig sind diese vorhanden:


Wurden alle Einstellungen vorgenommen, muss die Konfiguration mit Button_speichern als.png erstmalig gespeichert werden.

Es können weitere Teilvorlagen hinzugefügt werden. Anschließend muss die Konfiguration erneut mit Button_speichern.png gespeichert werden.

Beispiel:


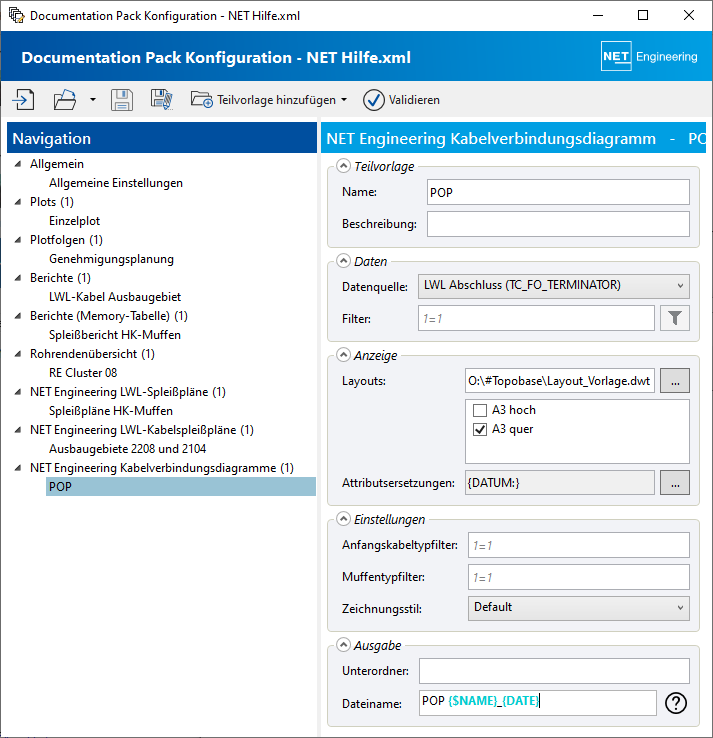

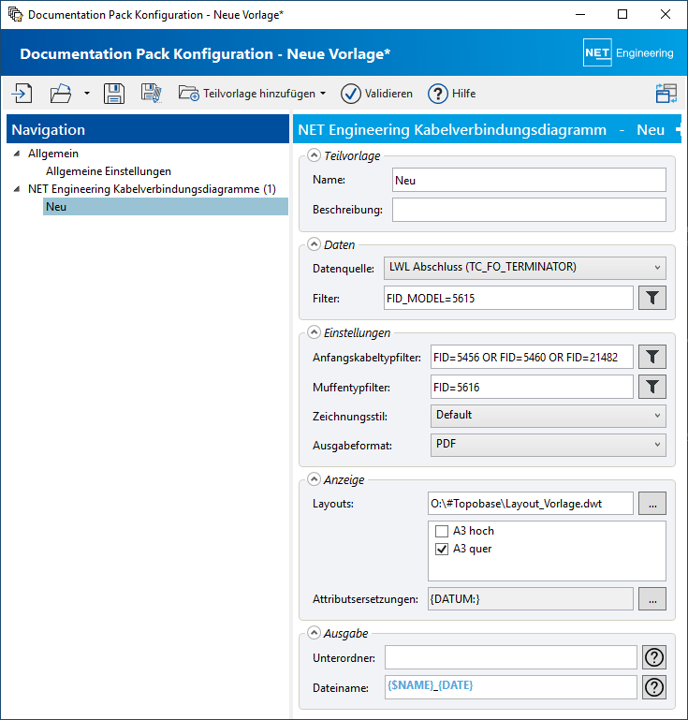

Rack-Darstellung

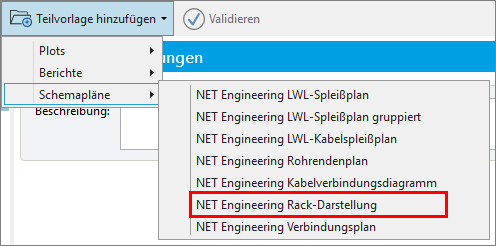

DocPack_Teilvorlage hinzufügen_Schemapläne_Rackdarstellung.png

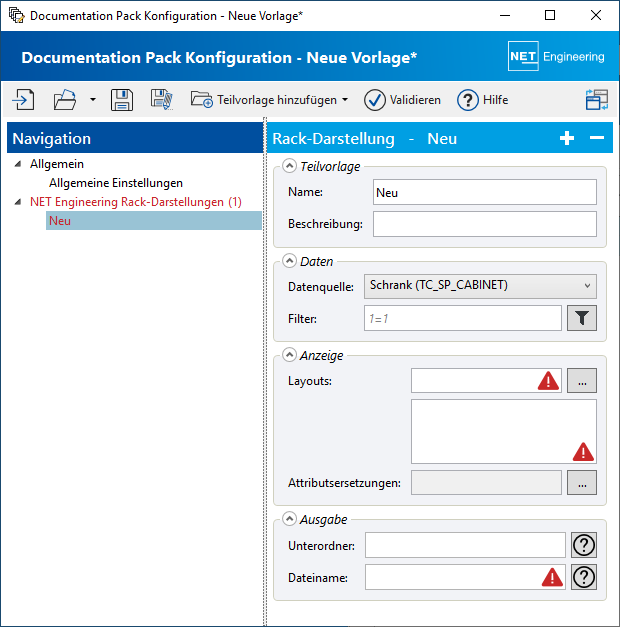

Es öffnet sich folgender Dialog:

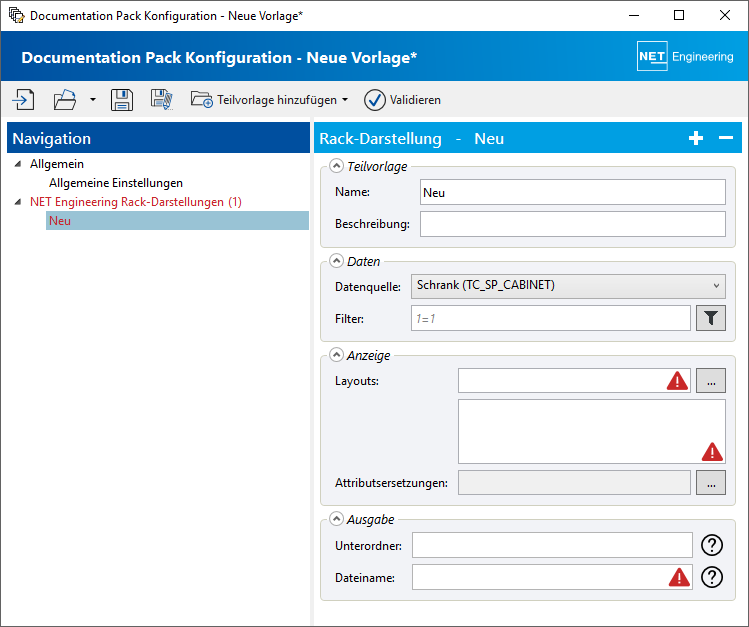

DocPack_Teilvorlage hinzufügen_Schemapläne_Rackdarstellung_Dialog_leer.png

Teilvorlage

Es muss ein "Name" für die Teilvorlage vergeben werden. Es kann eine zusätzliche "Beschreibung" hinterlegt werden.

Daten

Unter "Daten" muss die Datenquelle gewählt werden. Das ist in diesem Fall nur die Objektklasse "Schrank".

Filter können die Objekte der entsprechenden Objektklasse eingrenzen. Mit der Voreinstellung "1 = 1" werden alle Objekte der Objektklasse im Projekt ausgegeben. Es kann jedoch auch nach der FID bestimmter Objekte gefiltert werden. Diese FID findet man im oberen Bereich des Formulars der Objektklasse.

Wurden vorher im Formular der Objektklasse schon Datensätze gefiltert, werden diese mit Button_filtern.png in den Filter übernommen.

Anzeige

Im Bereich "Anzeige" muss eine vorher erstellte Vorlagendatei, welche die gewünschten Layouts enthält, gewählt werden. Sind mehrere Layouts in der Vorlagendatei vorhanden, muss ein Layout angehakt werden. Die im Layout verwendeten Attribute können durch Platzhalter ersetzt werden.

Mit Klick auf Button_3 Punkte.png öffnet sich der Dialog für die Attributsersetzungen. Die im Layout verwendeten Attribute müssen in geschweiften Klammern angegeben werden. Mit Eingabe der ersten Klammer "{" werden alle im Layout vorhandenen Attribute zur Auswahl angeboten. Diese können dann direkt mit einem Doppelklick ausgewählt werden.

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung.png

Hinweis

Attribute müssen als Block definiert werden wie hier beschrieben, wenn diese automatisch ersetzt werden sollen.

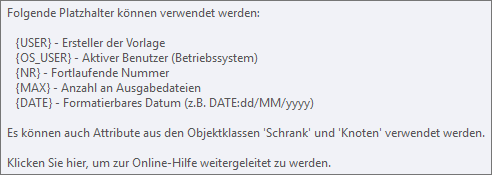

Mögliche Ersetzungen werden angezeigt, wenn man den Mauszeiger auf Button_Hilfe_Attribute.png führt.

Diese variieren je nach gewählter Objektklasse und den entsprechenden Werten aus zugehöriger Kante/Knoten. Standardmäßig sind diese vorhanden:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter.png

Auch bei der Ersetzung werden mit Eingabe der ersten Klammer "{" die möglichen Werte angegeben:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter_Bsp.png

Ausgabe

Für die auszugebenden Rack-Darstellungen kann ein Verzeichnis und muss ein Dateiname angegeben werden. Der Dateiname kann ein festgelegter Text, ein Text in Verbindung mit einem Platzhalter oder nur über Platzhalter erzeugt werden. Mögliche Platzhalter lassen sich mit Button_Hilfe_Attribute.png neben dem Feld "Dateiname" anzeigen. Diese variieren je nach gewählter Objektklasse. Standardmäßig sind diese vorhanden:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter.png

Wurden alle Einstellungen vorgenommen, muss die Konfiguration mit Button_speichern als.png erstmalig gespeichert werden.

Es können weitere Teilvorlagen hinzugefügt werden. Anschließend muss die Konfiguration erneut mit Button_speichern.png gespeichert werden.

Beispiel:

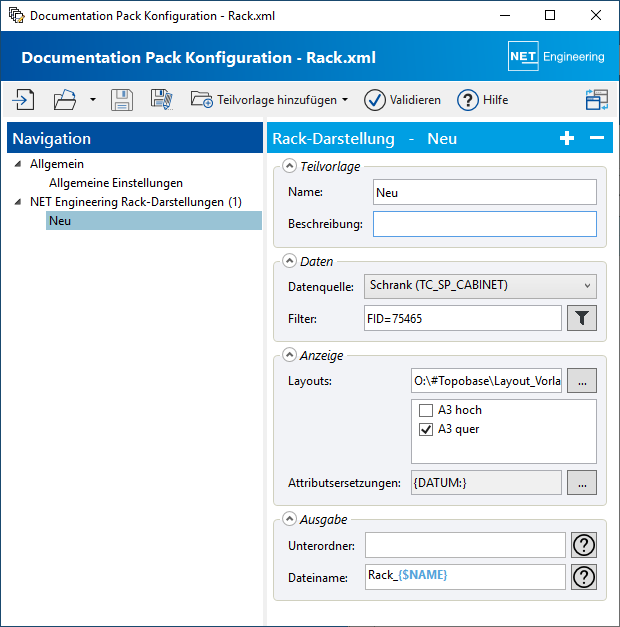

DocPack_Teilvorlage hinzufügen_Schemapläne_Rackdarstellung_Dialog_gefüllt.png

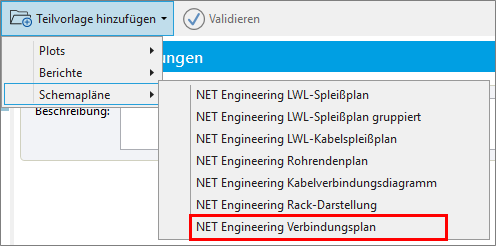

Verbindungsplan

DocPack_Teilvorlage hinzufügen_Schemapläne_Verbindungsplan.png

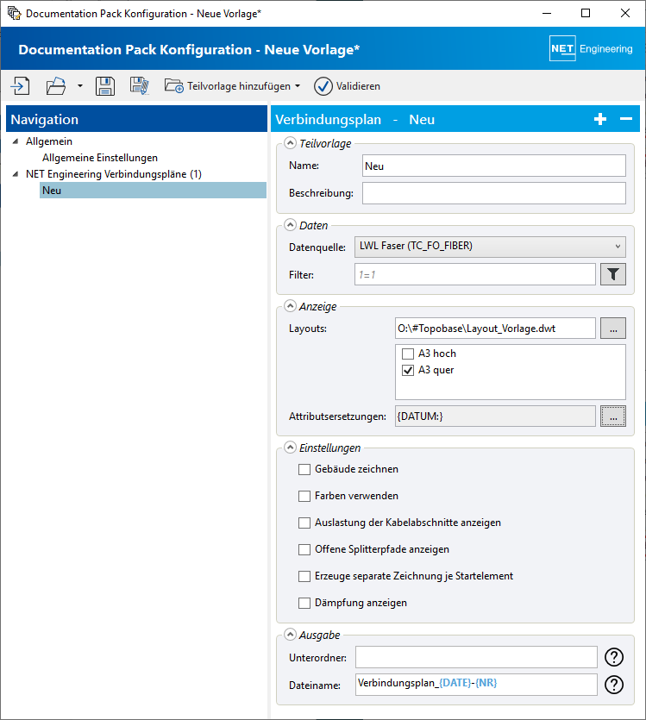

Es öffnet sich folgender Dialog:

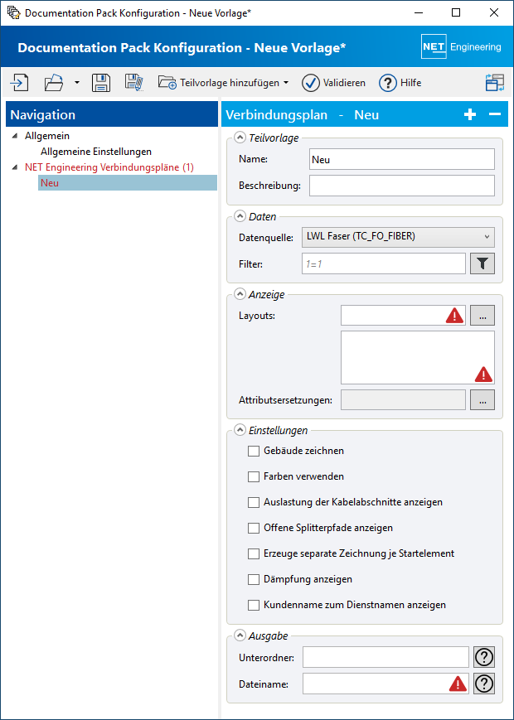

DocPack_Teilvorlage hinzufügen_Schemapläne_Verbindungsplan_Dialog_leer.png

Teilvorlage

Es muss ein "Name" für die Teilvorlage vergeben werden. Es kann eine zusätzliche "Beschreibung" hinterlegt werden.

Daten

Unter "Daten" muss die Datenquelle gewählt werden.

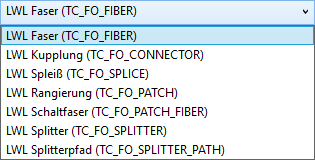

DocPack_Teilvorlage hinzufügen_Schemapläne_Verbindungsplan_Dialog_Datenquelle.png

Filter können die Objekte der entsprechenden Objektklasse eingrenzen. Mit der Voreinstellung "1 = 1" werden alle Objekte der Objektklasse im Projekt ausgegeben. Es kann jedoch auch nach der FID bestimmter Objekte gefiltert werden. Diese FID findet man im oberen Bereich des Formulars der Objektklasse.

Wurden vorher im Formular der Objektklasse schon Datensätze gefiltert, werden diese mit Button_filtern.png in den Filter übernommen.

Anzeige

Im Bereich "Anzeige" muss eine vorher erstellte Vorlagendatei, welche die gewünschten Layouts enthält, gewählt werden. Sind mehrere Layouts in der Vorlagendatei vorhanden, muss ein Layout angehakt werden. Die im Layout verwendeten Attribute können durch Platzhalter ersetzt werden.

Mit Klick auf Button_3 Punkte.png öffnet sich der Dialog für die Attributsersetzungen. Die im Layout verwendeten Attribute müssen in geschweiften Klammern angegeben werden. Mit Eingabe der ersten Klammer "{" werden alle im Layout vorhandenen Attribute zur Auswahl angeboten. Diese können dann direkt mit einem Doppelklick ausgewählt werden.

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung.png

Hinweis

Attribute müssen als Block definiert werden wie hier beschrieben, wenn diese automatisch ersetzt werden sollen.

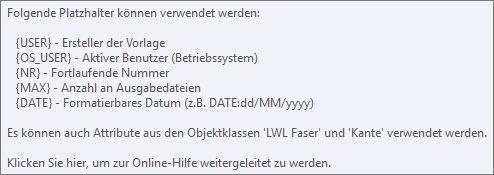

Mögliche Ersetzungen werden angezeigt, wenn man den Mauszeiger auf Button_Hilfe_Attribute.png führt.

Diese variieren je nach gewählter Objektklasse und den entsprechenden Werten aus zugehöriger Kante/Knoten. Standardmäßig sind diese vorhanden:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter.png

Auch bei der Ersetzung werden mit Eingabe der ersten Klammer "{" die möglichen Werte angegeben:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter_Bsp.png

Einstellungen

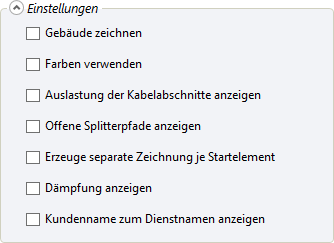

Bei den "Einstellungen" kann festgelegt werden, welche Objekte und welche Eigenschaften angezeigt werden sollen:

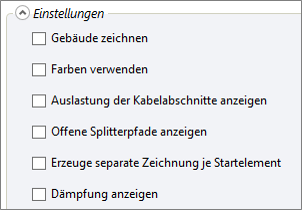

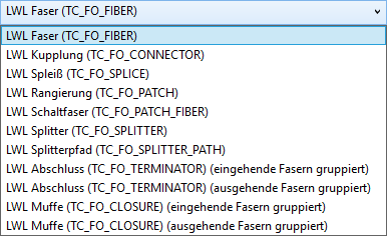

DocPack_Teilvorlage hinzufügen_Schemapläne_Verbindungsplan_Dialog_Einstellungen.png

Ausgabe

Für die auszugebenden Verbindungspläne kann ein Verzeichnis und muss ein Dateiname angegeben werden. Der Dateiname kann ein festgelegter Text, ein Text in Verbindung mit einem Platzhalter oder nur über Platzhalter erzeugt werden. Mögliche Platzhalter lassen sich mit Button_Hilfe_Attribute.png neben dem Feld "Dateiname" anzeigen. Diese variieren je nach gewählter Objektklasse. Standardmäßig sind diese vorhanden:

DocPack_Teilvorlage hinzufügen_Schemapläne_LWL-Spleißplan gruppiert_Dialog_Attributsersetzung_Platzhalter.png

Wurden alle Einstellungen vorgenommen, muss die Konfiguration mit Button_speichern als.png erstmalig gespeichert werden.

Es können weitere Teilvorlagen hinzugefügt werden. Anschließend muss die Konfiguration erneut mit Button_speichern.png gespeichert werden.

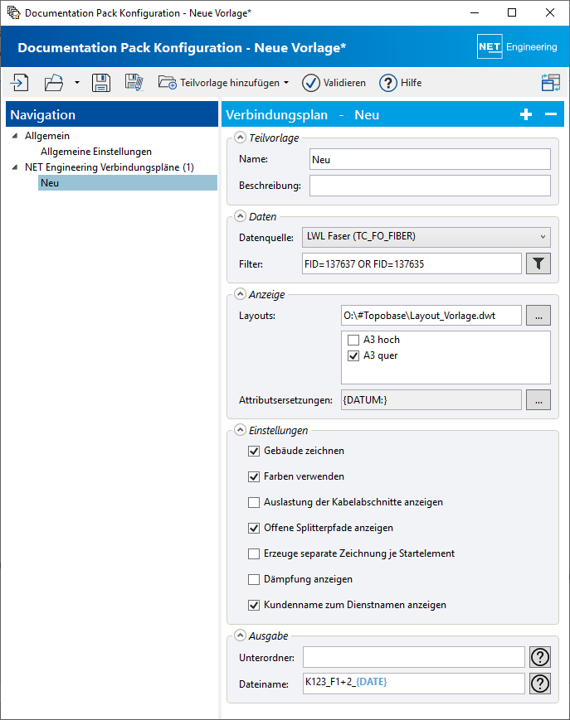

Beispiel:

DocPack_Teilvorlage hinzufügen_Schemapläne_Verbindungsplan_Dialog_gefüllt.png
