Nachstehend finden Sie Beispiele für die Stilisierung.
Abbildung der Einblasrichtung
Zur Abbildung der Einblasrichtung am Gebäude nutzen wir den Rohrfitting, der das Micropipe im Verband mit dem Micropipe in der Hausanschlusstrasse verbindet. Der Rohrfitting bringt eine Drehung mit, die wir für die Stilisierung nutzen können. Der Ansatz ist, den Rohrfitting als Dreieck zu stilisieren und über die entsprechenden Einstellungen in Drehung und Versatz korrekt zu positionieren.
Die zur Abbildung benötigte Objektklasse ist die TC_M_SP_Fitting.

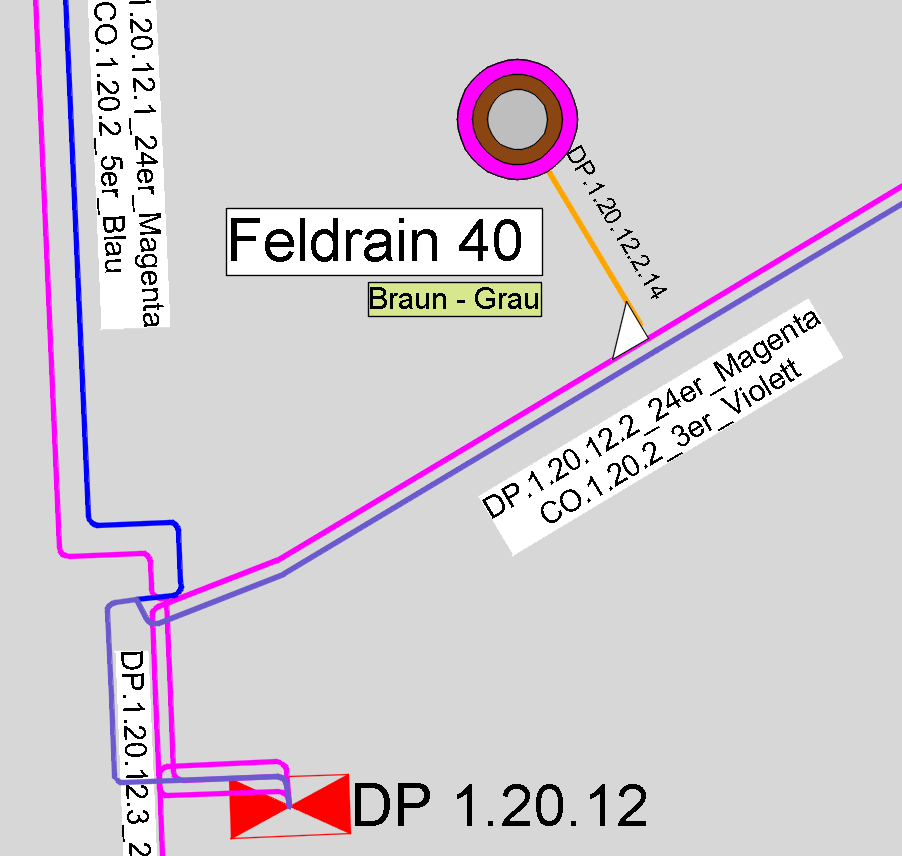

Das Ergebnis kann z.B. so aussehen:
Stilisieren Sie wie im Folgenden beschrieben:
Drehung - wie finde ich den korrekten Ausdruck für die Drehung im Darstellungsmodell
AutoCAD erwartet Drehungsangaben im Darstellungsmodell standardmäßig in Grad gegen Uhrzeigersinn. Außerdem bedeutet eine Drehung von 0 in AutoCAD "Osten", in einer Fachschale dagegen "Norden". Die in den Fachschalen-Daten hinterlegten Werte für die Drehung müssen deshalb für eine korrekte Anzeige in AutoCAD Map 3D im Darstellungsmodell umgerechnet werden. Hier auf einen Blick die benötigten Formeln.
| Winkeleinheit der Fachschale | Drehrichtung der Fachschale | Ausdruck für die Drehung im Darstellungsmodell |
| Grad | gegen den Uhrzeigersinn | ORIENTATION + 90 |
| Gon | gegen den Uhrzeigersinn | ((ORIENTATION * 9/10) + 90) |
| Bogenmaß | gegen den Uhrzeigersinn | ((ORIENTATION * 1.800.000/31.415) + 90) |
| Grad | im Uhrzeigersinn | (90 - ORIENTATION) |
| Gon | im Uhrzeigersinn | (90 - (ORIENTATION * 9/10)) |
| Bogenmaß | im Uhrzeigersinn | (90 - (ORIENTATION * 1.800.000/31.415)) |

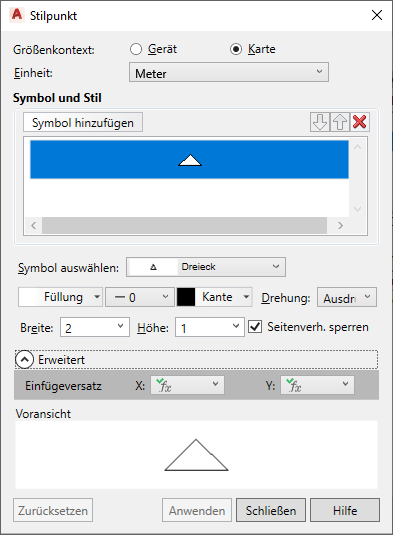

Einfügeversatz
Geben Sie folgende Formel im Einfügeversatz X: ein:
Sin (ORIENTATION * 0.0174533) * 0.5
Geben Sie folgende Formel im Einfügeversatz Y: ein:
Cos (ORIENTATION * 0.0174533) * 0.5
Der Einfügeversatz wird benötigt, wenn Sie als Symbol das Dreieck aus den Standardsymbolen verwenden.
Hinweis
Verwenden Sie z.B. die "Abfrage zur Datenfilterung", um nur Rohrfittinge eines bestimmten Typs als Dreieck darzustellen.
Einfärbung von Rohren mit Geometrie mit der Mantelfarbe

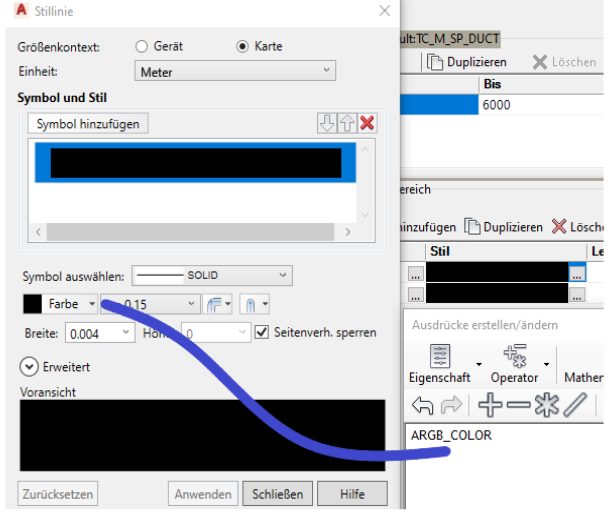

Nutzen Sie für die Abbildung der Rohre mit eigener Geometrie die Rohr-View TC_M_SP_DUCT. Diese View enthält neben den Standardattributen des Rohres den ARGB_Color und ARGB_COLOR2 Wert für die komfortable Abfrage und Darstellung der Mantelfarbe. Nutzen Sie diese Attribute in der Stilisierung direkt bei der Definition der Farbe:

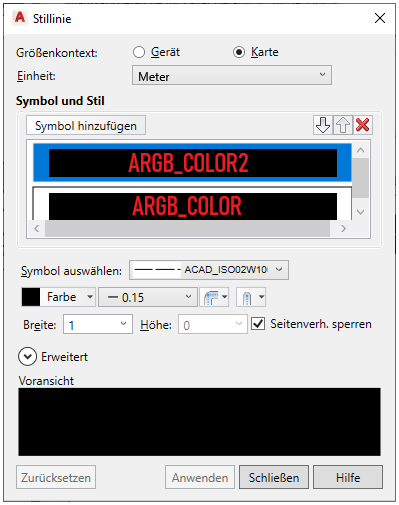

Bei zweifarbigen Rohren arbeiten Sie mit 2 Einträgen im Stil und definieren die erste Rohrfarbe über ARGB_COLOR mit durchgezogener Linie und die zweite Farbe über den ARGB_COLOR2 Wert mit einer strichlierten Linienform.
Stilisierung des Ergebnis: Anschlusspunktes
Möchte man den Ergebnis: Anschlusspunkt nach dem Wert aus "Bewertung der Anbindung" farblich stilisieren, nutzen Sie dazu "Neues Thema" im Stileditor.
Vorgehen
1. Öffnen Sie den Stileditor von TC_PL_V_OUT_DEMAND_POINT.

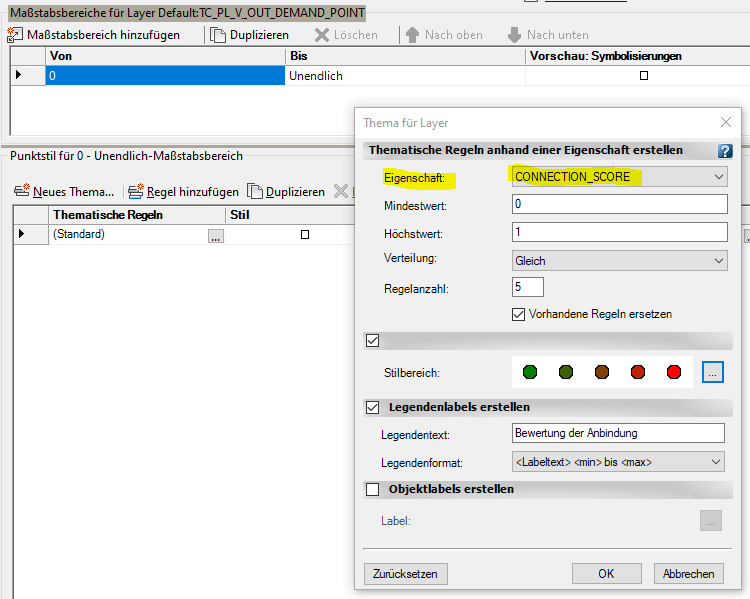

2. Starten Sie "Neues Thema" und wählen Sie die Eigenschaft CONNECTION_SCORE aus. Füllen Sie die weiteren Felder wie im Screenshot. Wählen Sie für Verteilung eine geeignete Methode.

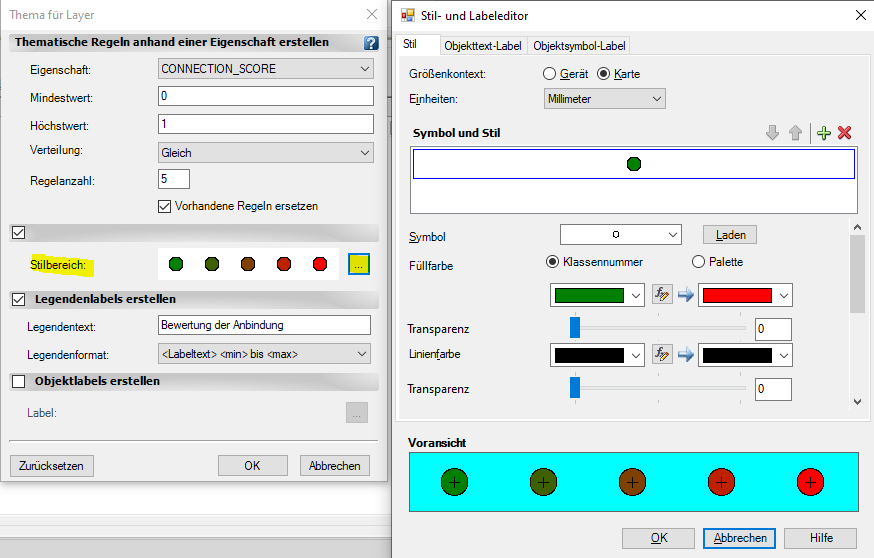

3. Definieren Sie in "Stilbereich" Symbol und Stil sowie Größe als auch die entsprechenden Farben der Darstellung.

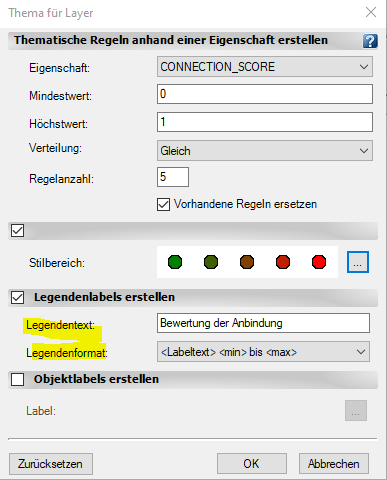

4. Legen Sie den Legendentext und das Legendenformat fest. Bestätigen Sie Ihre Änderungen mit OK.

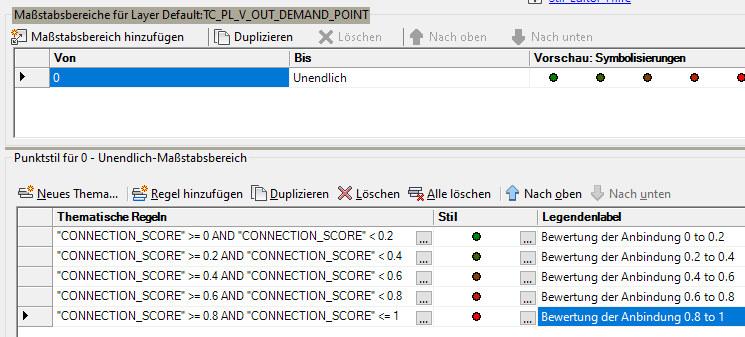

5. Ergebnis im Stileditor
