Kartenansicht im Detail und Werkzeuge

Die Gebietskarte ist das zentrales Element für den Zugriff auf die Netzdaten Ihres Projektes. Sie ist zum schnellen Auffinden auf dem Home-Screen platziert und wird aus anderen Modulen über "Netzplanung" aufgerufen. Sie können darüber Trassen, Gebäudepunkte, Netzstandorte, Cluster und andere Elemente des gewählten Projektes einsehen und verändern, sowie neu erzeugen.

Kartenansicht anpassen

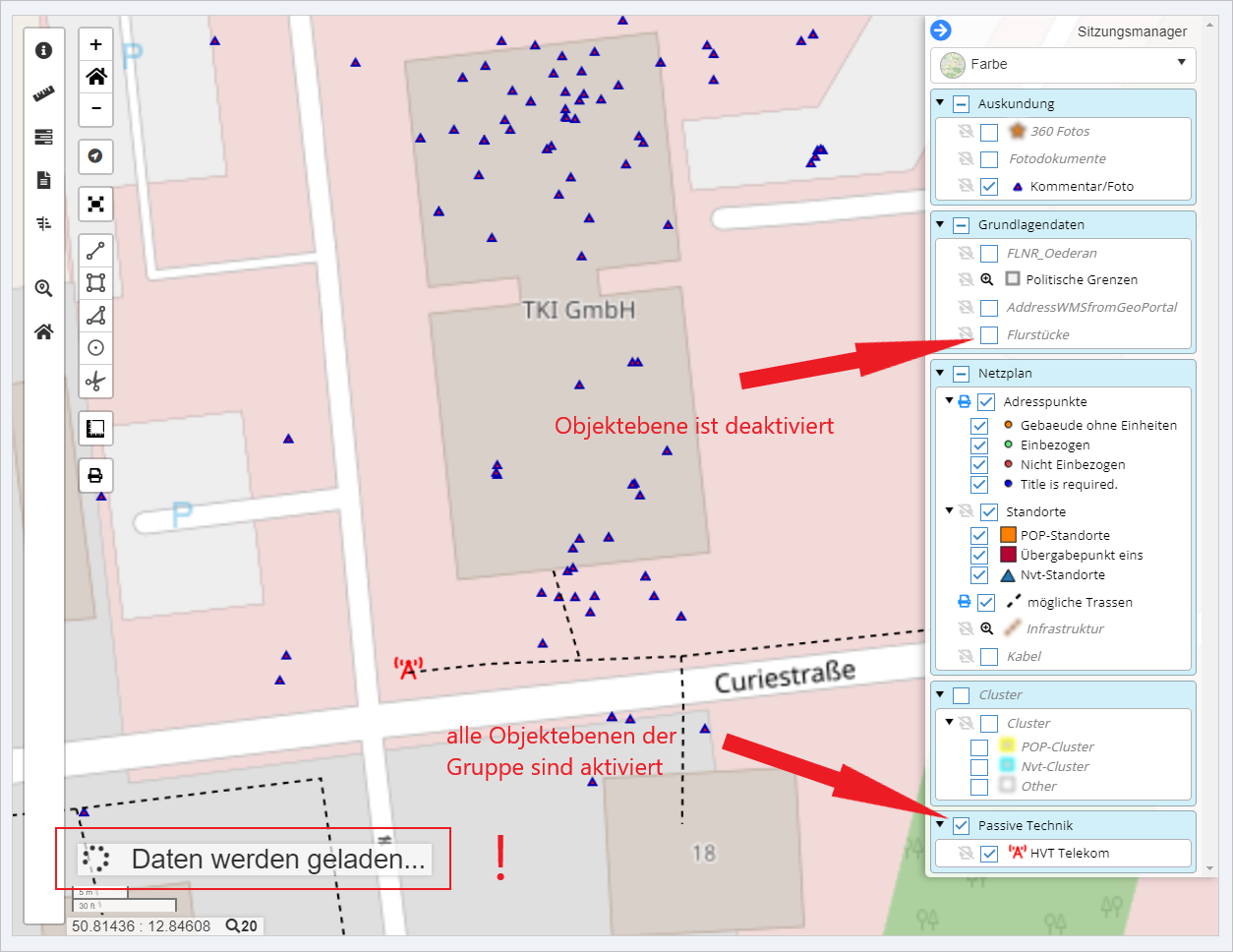

Welche Netzdaten in der Karte angezeigt werden, wird über die Auswahl im Ansichtsfilter (rechts) bestimmt. Wie in einer Legende können Sie hier die Symbole für die Darstellung entnehmen.

Die Layer können einzeln oder gleich als ganze Gruppe für die Darstellung in der Karte aktiviert werden.


Je nach Größe des Projektes und der Anzahl der getätigten Änderungen im Ansichtsfilter bedarf es etwas Zeit, bis die Ansicht aktualisiert wird (siehe Hinweis oben im Bild).

Sitzungsmanager

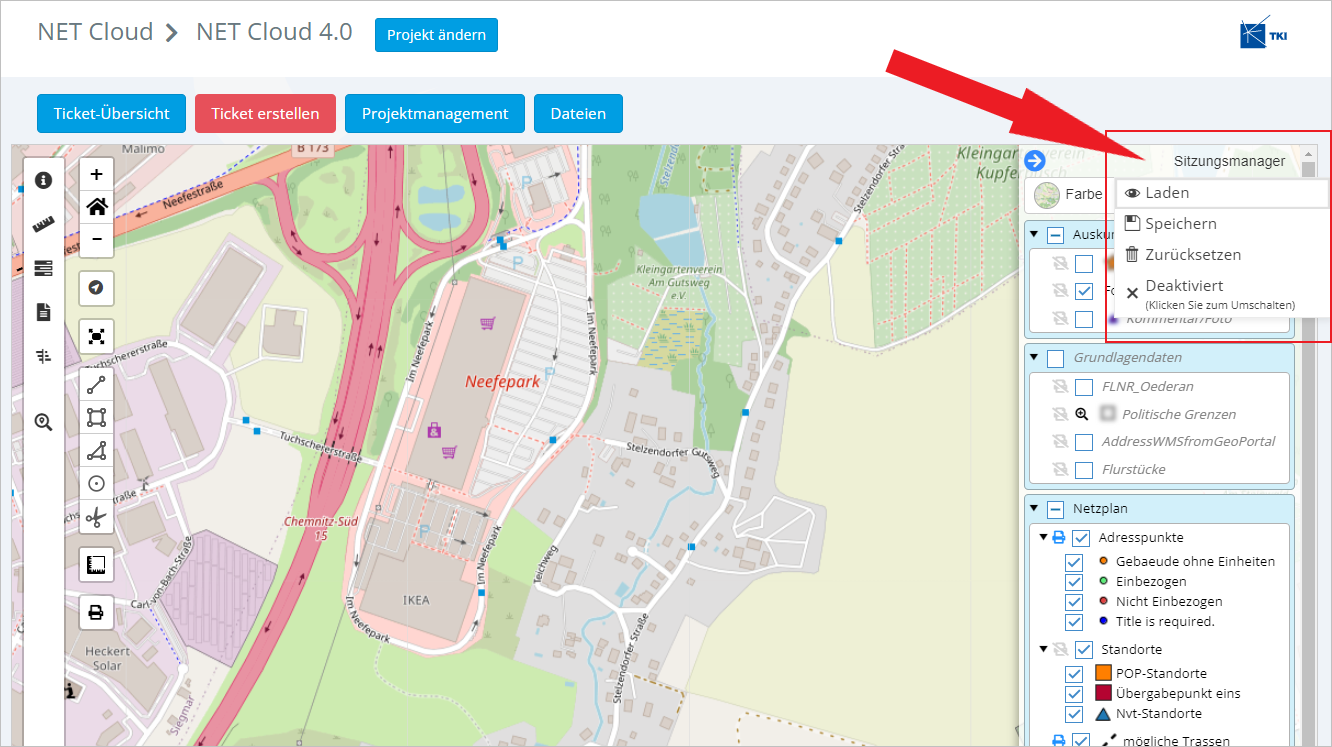

Um im NET Cloud schneller und effizienter zu arbeiten kann der Sitzungsmanager ein große Hilfe sein. Seine Funktion besteht darin den aktuellen Stand der Karte und Legende zu speichern und und beim nächsten Start der Anwendung wieder aufzurufen. So ist man schnell wieder dort wo man zuvor aufgehört hat zu arbeiten.

Wie Sie diesen Sitzungsmanager einrichten können Sie hier erfahren.


Eigenschaften anzeigen/bearbeiten

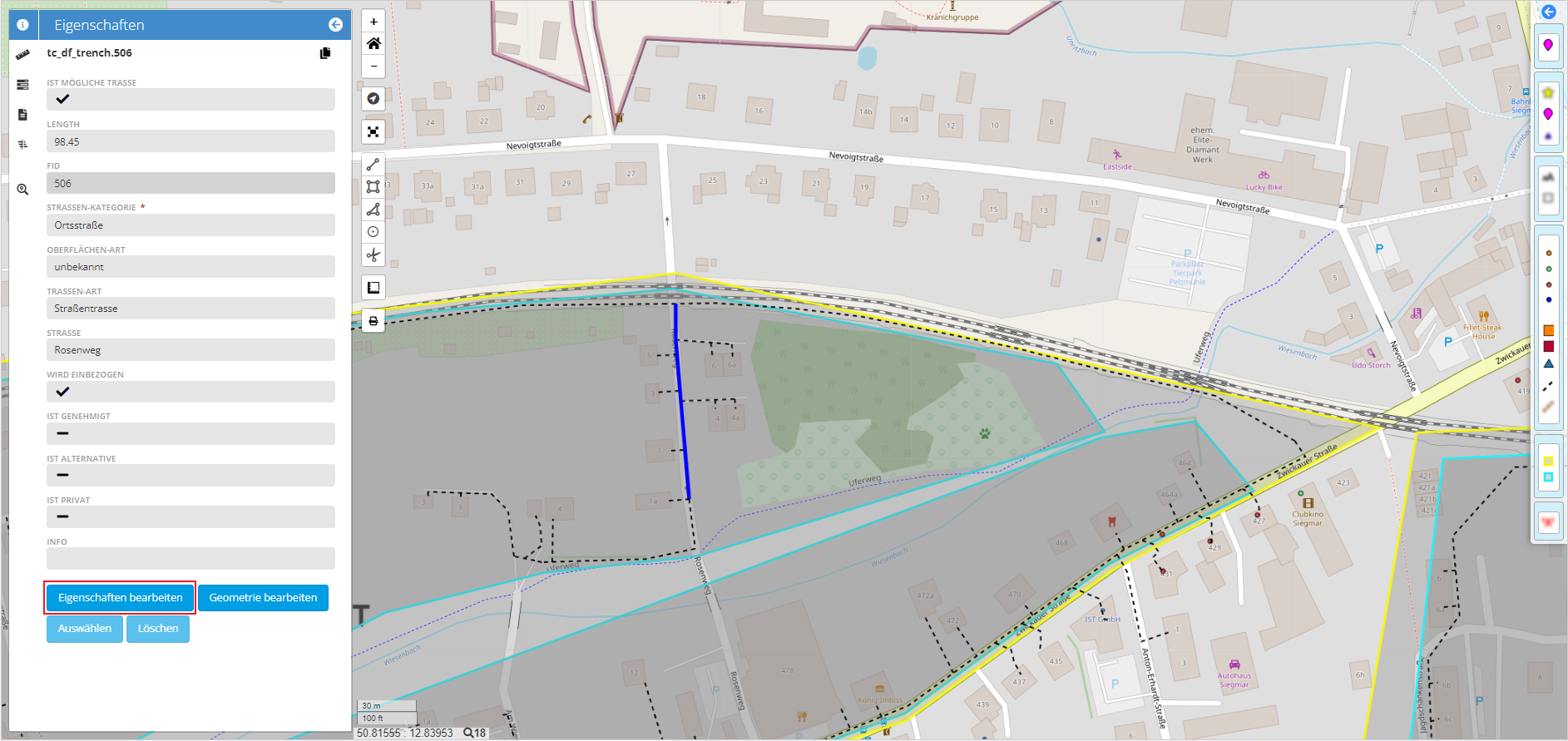

Die in der Karte dargestellte Objekte können per Klick auf ihre Geometrie oder das entsprechende Symbol markiert werden. Die Markierung wird durch die blaue Einfärbung gekennzeichnet. Dabei öffnet sich links automatisch das Eigenschaftenfenster zum ausgewählten Objekt mit den verfügbaren Daten.


Wenn das ausgewählte Objekt nicht schreibgeschützt ist, haben Sie die Möglichkeit die Eigenschaften des Objektes anzupassen. Es erscheinen im unteren Teil des Eigenschaftenfenster diverse Button zum Bearbeiten und Löschen. Die nicht geometrischen Eigenschaften können über den Button "Eigenschaften bearbeiten" angepasst werden.

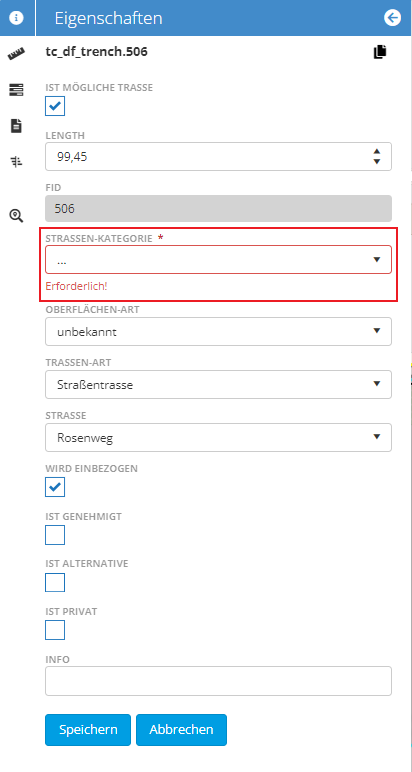

Im Bearbeitungsmodus sind die Felder nun editierbar. Das * gibt Ihnen den Hinweis auf ein Pflichtfeld und ist erforderlich. Die Änderungen müssen Sie abschließend mit "Speichern" bestätigen.


Besitzt das ausgewählte Objekt eine Geometrie, kann auch diese direkt in der Karte angepasst werden. Dazu betätigen Sie im Eigenschaftenformular rechts unten die Schaltfläche "Geometrie bearbeiten".

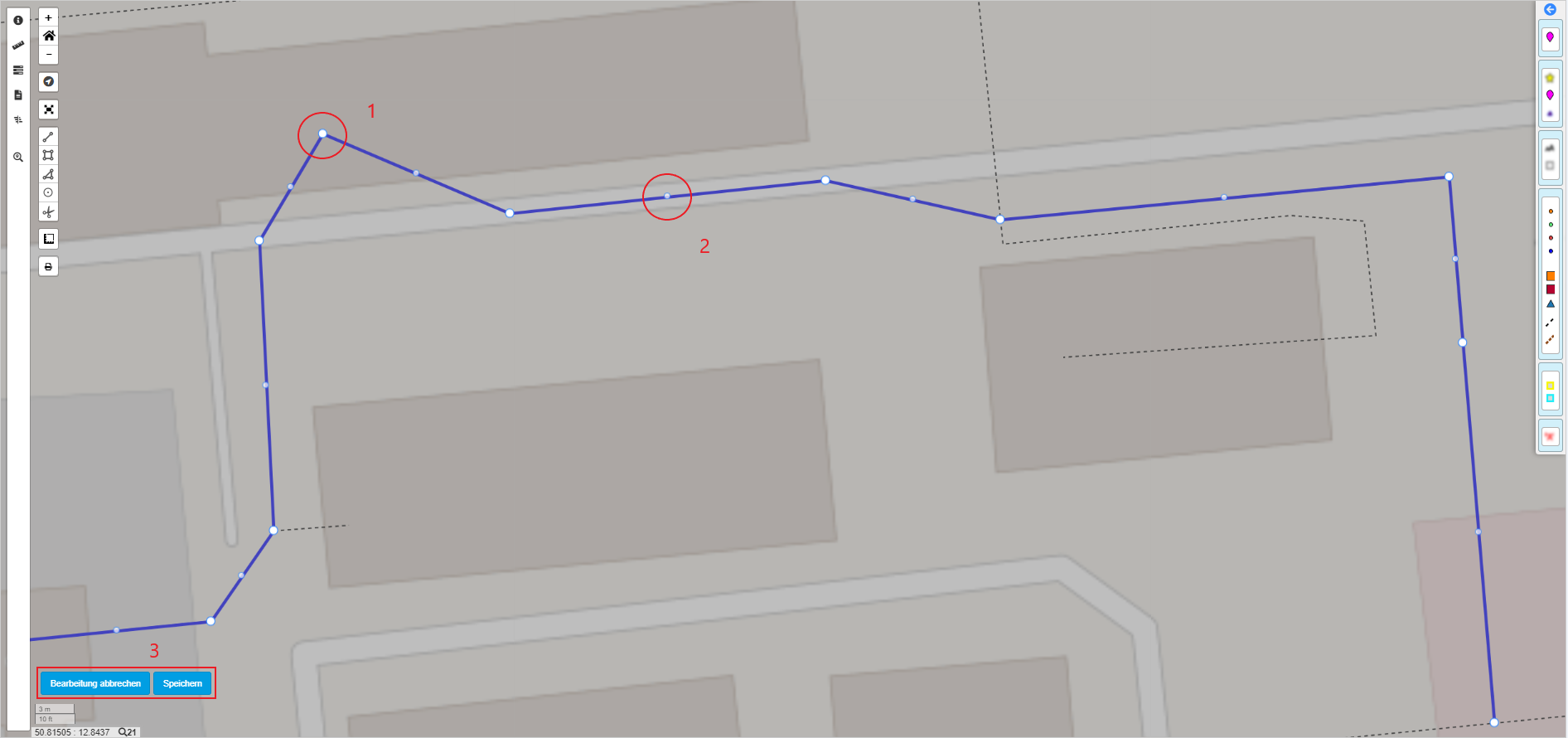

In der Karte werden die Stützpunkte zur Geometrie des ausgewählte Objekt angezeigt. Über das Verschieben dieser Punkte kann die Geometrie beliebig verändert werden.


1 großer Haltepunkt: zum Verschieben
2 kleiner Haltepunkt: beim Anklicken werden 2 weitere Stützpunkte erzeugt
3 Schaltflächen zum Abbrechen oder Bestätigen der Änderungen



Neue Objekte über die Karte anlegen

In der Gebietskarte können über die Zeichenwerkzeuge neue Objekte angelegt werden. Möglich sind Objekte vom Typ Polylinie, Rechteck, Polygon, Marker.

Zeichenwerkzeug Typ Verwendung
Linie.PNG Polylinie Trassen, Rohre, Kabel...
Rechteck.PNG Rechteck rechteckige Cluster, Grenzen, Ausbaugebiete...
Polygon.PNG Polygon unregelmäßige Cluster, Grenzen, Ausbaugebiete...
Marker.PNG Marker Adresspunkte, Standorte, Kommentare, Fotodokumente...

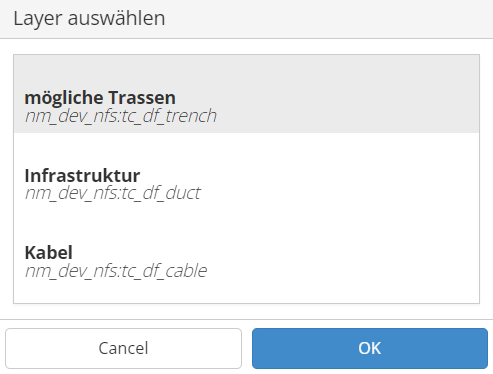

Für ein neues Objekt wählen Sie das entsprechende Zeichenwerkzeug aus. Anschließend ist es notwendig, den Layer auszuwählen, zu dem das neue Objekt hinzugefügt werden soll. Zur Auswahl angeboten werden alle im Projekt publizieren Layer, die dem gewählten Typ entsprechen und nicht schreibgeschützt sind. Wählen Sie z. B. das Zeichenwerkzeug für "Polylinie" könnten Sie die folgende Auswahl erhalten.

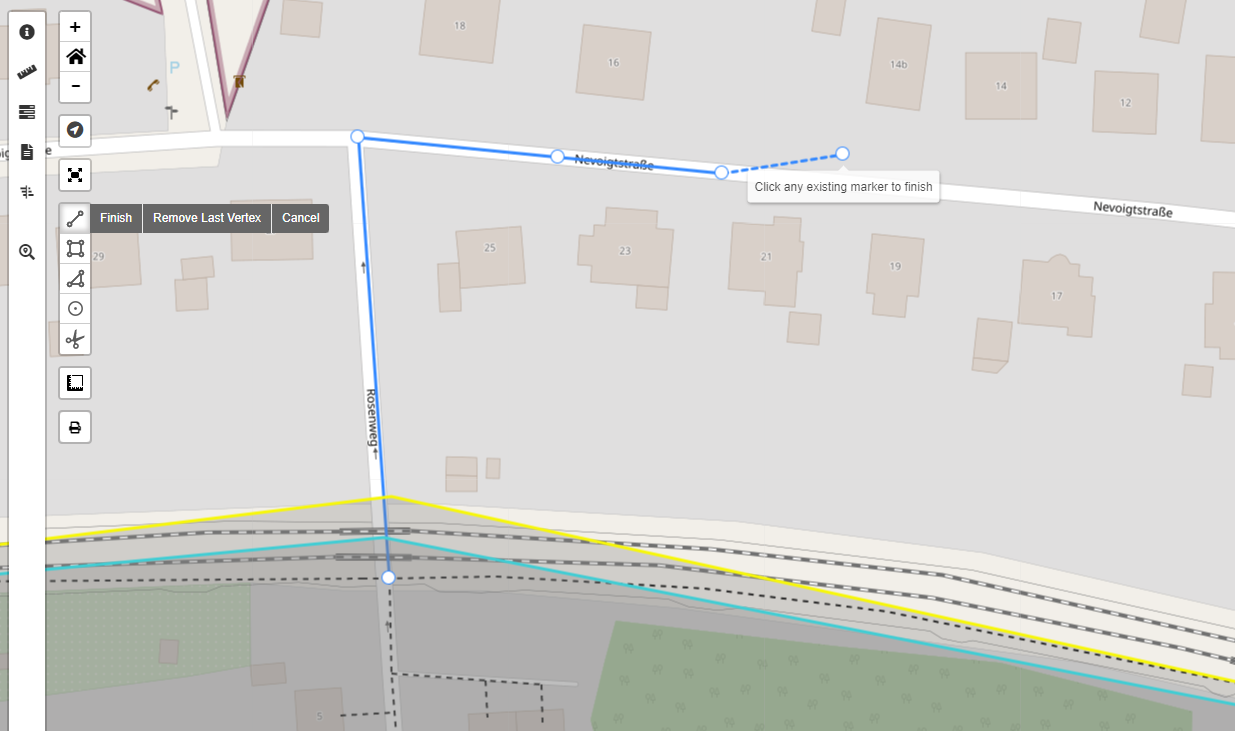

Nach der Wahl des benötigten Layer können Sie das Objekt in der Karte digitalisieren. Dabei werden die Stützpunkte jeweils durch ein Klick gesetzt und der Abschlusspunkt durch nochmaliges Anklicken eines bereits gesetzten Stützpunktes.

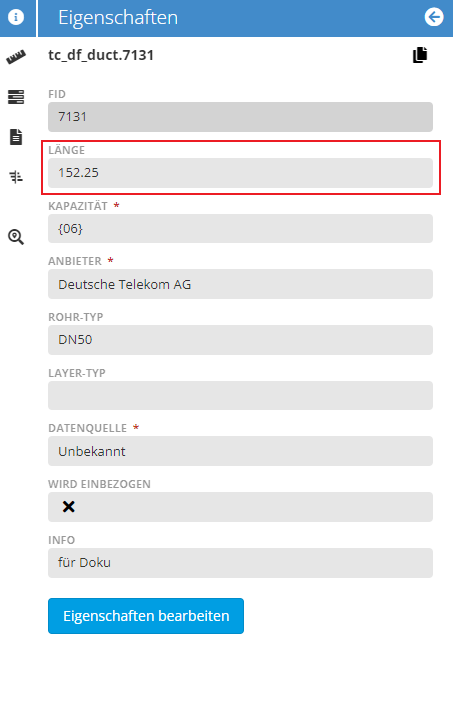

Im Anschluss öffnet sich das Formular mit den Eigenschaften zum neu erstellten Objekt (hier: neues Rohr) und muss mindestens mit den durch * gekennzeichneten erforderlichen Angaben gefüllt werden.


In diesem Beispiel ist die Angabe der Länge  nicht erforderlich. Diese wird beim "Speichern" automatisch ermittelt und eingetragen


Messung durchführen

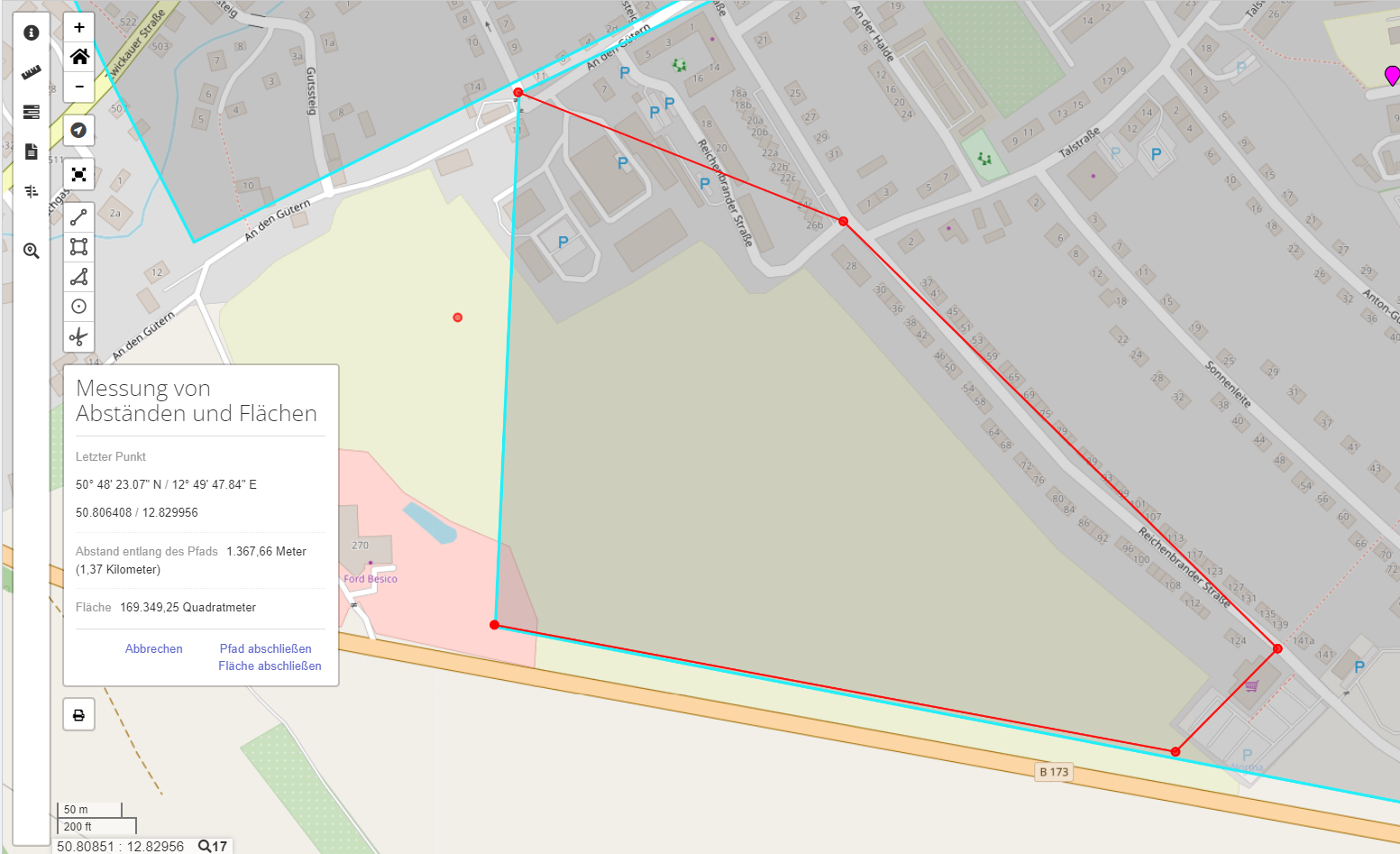

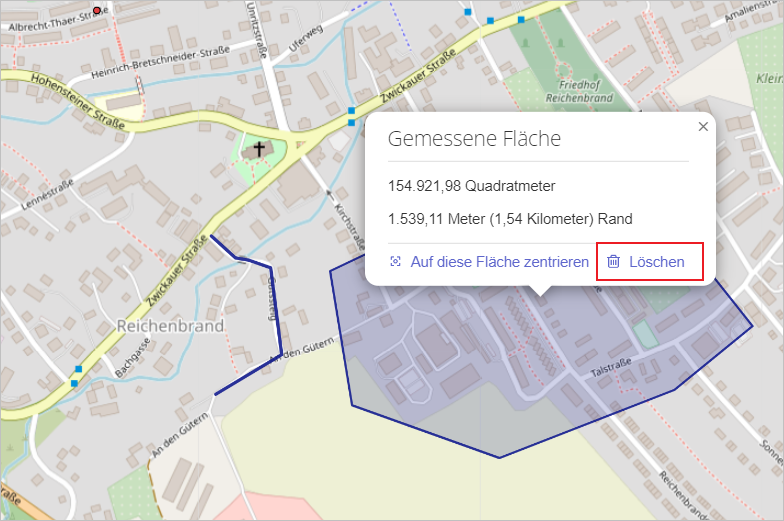

Für Abstände und Flächen können Sie über das Werkzeug Messen.PNGdirekt Messungen in der angezeigten Gebietskarte durchführen. Dafür ist es notwendig, der Karte Punkte hinzuzufügen, die einen Pfad oder Fläche markieren.


Nutzen Sie "Pfad abschließen" oder "Fläche abschließen", um die Längen-oder Flächenberechnung zu starten. Die durchgeführten Messungen stehen mit den dafür hinzugefügten Pfaden oder Flächen während der gesamten Sitzung zur Verfügung (Darstellung dunkelblau) , können aber auch wieder entfernt werden.


Gebietskarte drucken

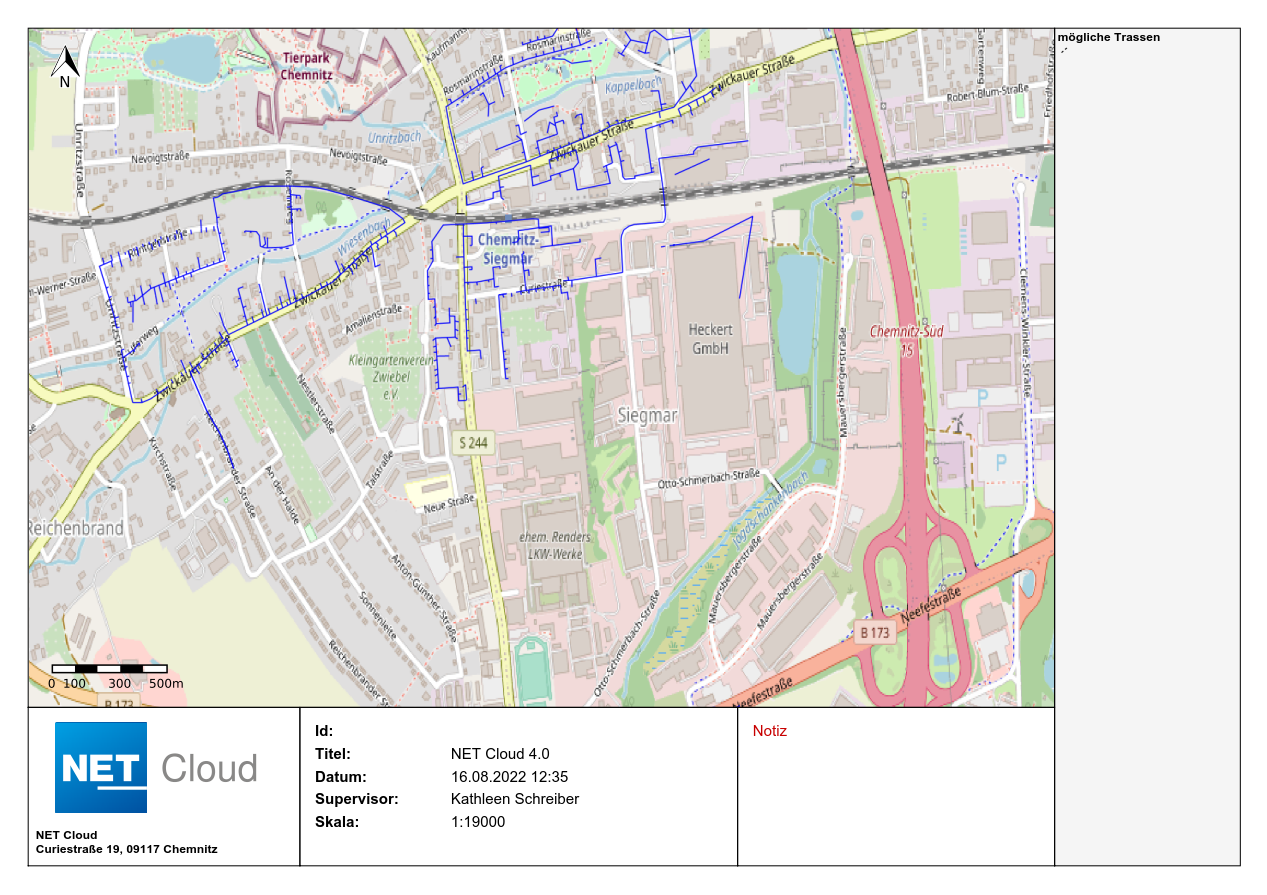

Über das Werkzeug Drucken.PNGkönnen Sie eine pdf-Datei im folgenden Layout erstellen, die die Gebietskarte und alle im Ansichtsfilter ausgewählten druckbaren Layer enthält. Das Layout ist vordefiniert, kann aber durch eine Notiz/Text ergänzt werden.


Ob ein Layer druckbar ist, zeigen die verschiedenen Druckersymbole neben dem betreffenden Eintrag in der Legende (blau-druckbar, durchgestrichenes Symbol-nicht druckbar, rot- in diesem Zoomlevel nicht druckbar).
