Allgemein

Nach dem Öffnen der Planungseinstellungen finden Sie im Formularkopf die Menüeinträge "Datei" und "Bearbeiten".

Datei

Hier können Sie Planungseinstellungen importieren und exportieren, die Standard-Einstellungen mit bestimmten Optionen wiederherstellen oder die gesamten Einstellungen löschen.

Bearbeiten

Unter "Bearbeiten" werden im Projekt vorhandene Trassentypen geladen.

Trassentypen aus Datei laden > alle Trassentypen werden neu geladen, vorhandene Einträge werden überschrieben.
Fehlende Trassen/Straßentypen laden > nur neue Einträge in den Trassentypen werden zu den bestehenden Einträgen geladen.

Hinweis

Trassentypen können auch manuell in der Registerkarte Komponenten ergänzt werden.

Die Planungseinstellungen zum atesio Optimierer sind auf 3 Registerkarten thematisch gruppiert.

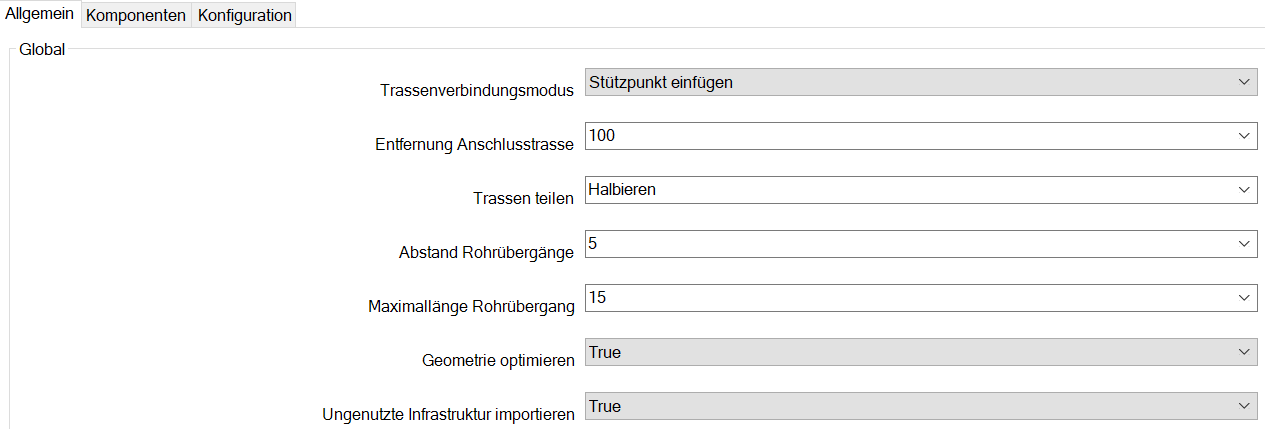

Registerkarte Allgemein / Global

Trassen

Trassenverbindungsmodus Trassen teilen Trassen nicht modifizieren Stützpunkt einfügen	Trennt Pfade an Schnittpunkten oder Berührungspunkten im Vorverarbeitungsschritt. Empfohlene Einstellungen: Trassen teilen
Entfernung Anschlusstrasse	Gibt die maximale Entfernung (Länge) in Metern für Anschlusstrassen im Vorverarbeitungsschritt an.
Trassen teilen	Teilt Trassen vor der Übergabe an den Optimierer in Segmente. Je kürzer die Teilabschnitte, umso mehr mögliche Verteilstandorte stehen dem Optimierer zur Verfügung. Es kann eine feste Länge der Teilstücke angegeben bzw. eine Halbierung, Viertelung bzw. Achtelung der jeweiligen Segmente gefordert werden. Trassen werden nur geteilt, wenn die resultierenden Stücke mindestens 1m lang werden. Hauseinführungen, Querungen und Übergänge werden generell nicht geteilt.
Abstand Rohrübergänge	Abstand der einzelnen Übergangstrassen zwischen Trasse und Rohr zueinander. 0=Kein Übergang
Maximallänge Rohrübergang	Maximale Länge der Übergangstrassen zwischen Trasse und Rohr
Geometrie optimieren	Optimiert die Geometrie der Rohre während der Vorverarbeitung. Die Geometrie der Stützpunkte wird an die eingestellte Spatial-Toleranz des Projektes angepasst, zu nah nebeneinander liegende Stützpunkte werden gelöscht.
Ungenutzte Infrastruktur importieren (betrifft Rohre und Kabel)	False: von der Optimierung nicht genutzte Infrastruktur wird im Ergebnis nicht geschrieben True: von der Optimierung nicht genutzte Infrastruktur wird ins Ergebnis übernommen und erhält den Status "Reserve"

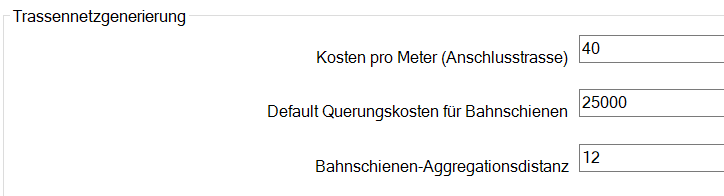

Registerkarte Allgemein / Trassennetzgenerierung

Thema	Beschreibung
Kosten pro Meter (Anschlusstrasse)	Kosten pro Meter Hausanschlusstrasse
Default Querungskosten für Bahnschienen	einmalige Kosten bei Bahnquerungen
Bahnschienen-Aggregationsansatz	Definiert den Abstand in Metern, in welchem die Querungen mehrerer paralleler Bahnschienen zu einer Querung zusammengefasst werden.

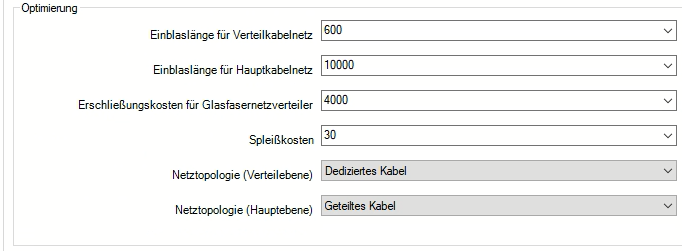

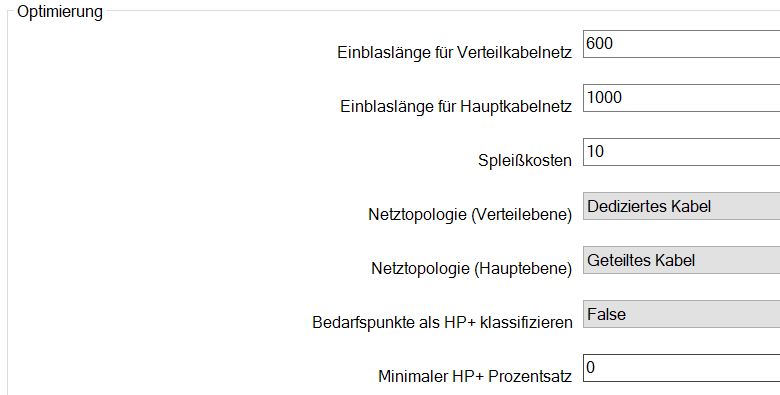

Registerkarte Allgemein / Optimierung

Thema	Beschreibung
Einblaslänge für Verteilkabelnetz	Länge zwischen Anschlusspunkt und Netzknotenpunkt auf Verteilebene
Einblaslänge für Hauptkabelnetz	maximale Länge zwischen Netzknotenpunkt auf Verteilebene und Netzknotenpunkt auf Hauptebene
Spleißkosten	Kosten pro Spleiß
Netztopologie (Verteilebene)	Optionen sind: dediziertes oder geteiltes Kabel
Netztopologie (Hauptebene)	Optionen sind: dediziertes oder geteiltes Kabel
Bedarfspunkte als HP+ klassifizieren	True: Bedarfspunkte werden durch die Optimierung automatisch als HP+ Initial klassifiziert, wenn sich zwischen dem HP+ Punkt und dem Drop-Point (Abzweig auf Haupttrasse) keine öffentliche Trasse befindet.
Minimaler HP+ Prozentsatz	Gibt den minimalen Prozentsatz der Gebäudeeinheiten an, die vom Optimierer automatisch als HP+ Initial identifiziert werden sollen.
