In NET Design geplante und mit Hilfe von NET Build realisierte Gebiete können in ein NET Engineering Projekt importiert werden.

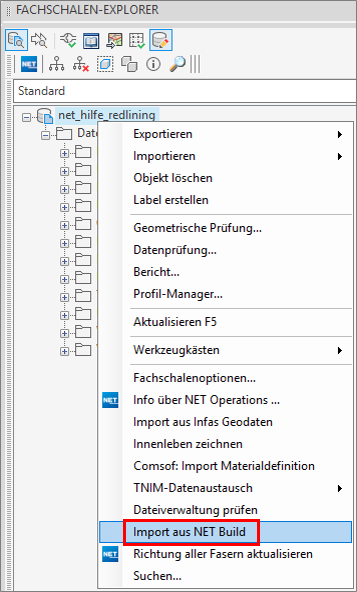

Der Import aus NET Build wird im Fachschalen-Explorer durch Rechtsklick auf die Fachschale und Auswahl des Menüpunktes "Import aus NET Build" gestartet:

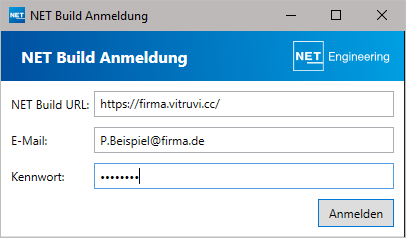

Es öffnet sich das Fenster für die NET BUILD Anmeldung:

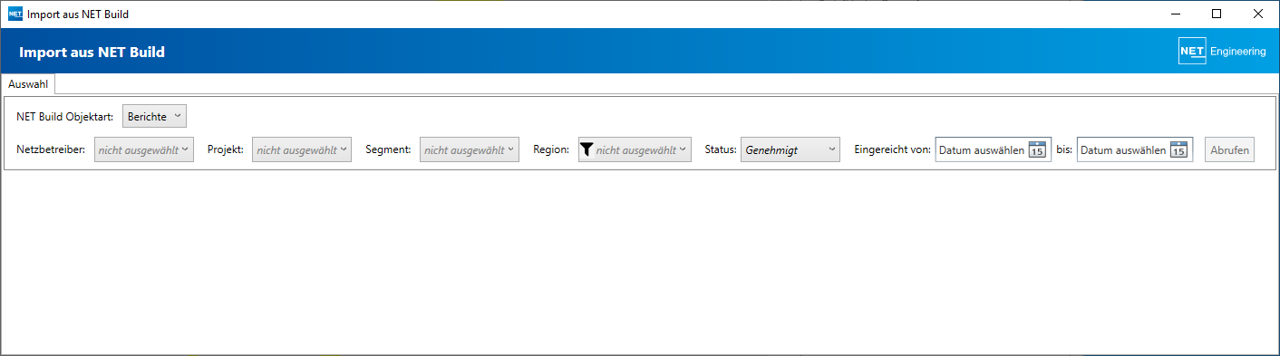

Es öffnet sich der Dialog mit den Einstellungen für die Projekt- und Vermessungsdaten. Dies ist die Verbindung zur NET Build-Instanz.
Die in der Liste zur Verfügung stehenden "Netzbetreiber" können ausgewählt werden. Für jeden verfügbaren Betreiber gibt es "Projekte", die ausgewählt werden können.

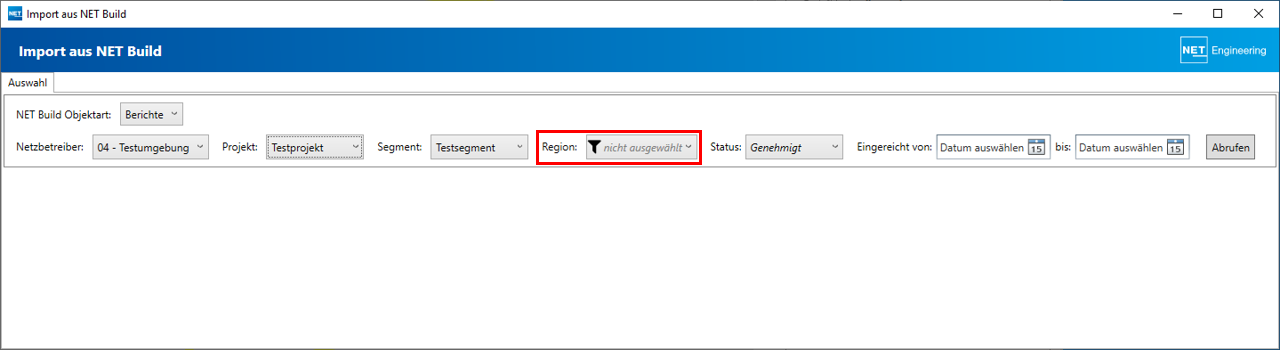

Ein "Segment" kann in verschiedene "Regionen" unterteilt sein. Wenn möglich sollte im Feld "Status" "Genehmigt" ausgewählt werden. Für alle anderen Daten/Maßnahmen ist nicht bekannt, in welchem Bearbeitungsstatus sie sich befinden.

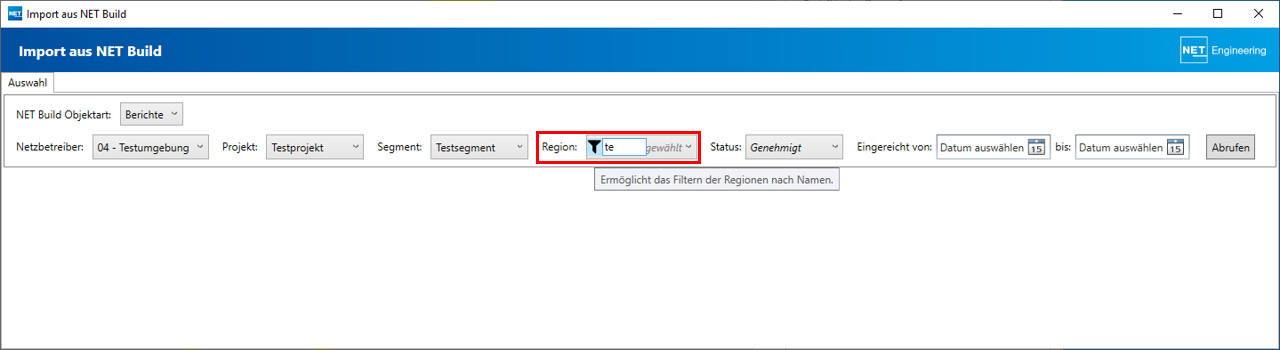

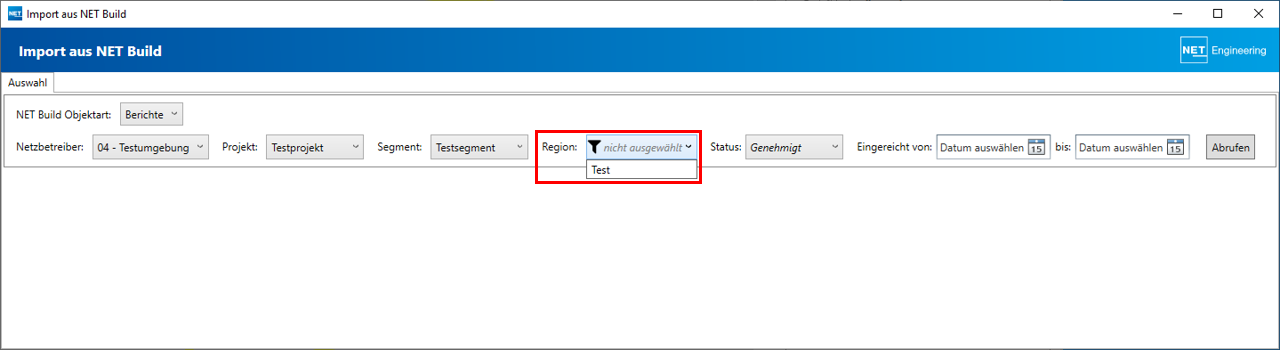

Um die Auswahl der Regionen einzuschränken kann ein Filter verwendet werden. Dazu bewegt man den Mauszeiger über das Filtersymbol und trägt im erscheinenden Feld die entsprechenden Buchstaben, Ziffern oder Zeichen ein. Danach öffnet man das Auswahlfeld und die entsprechenden Einträge werden angezeigt.

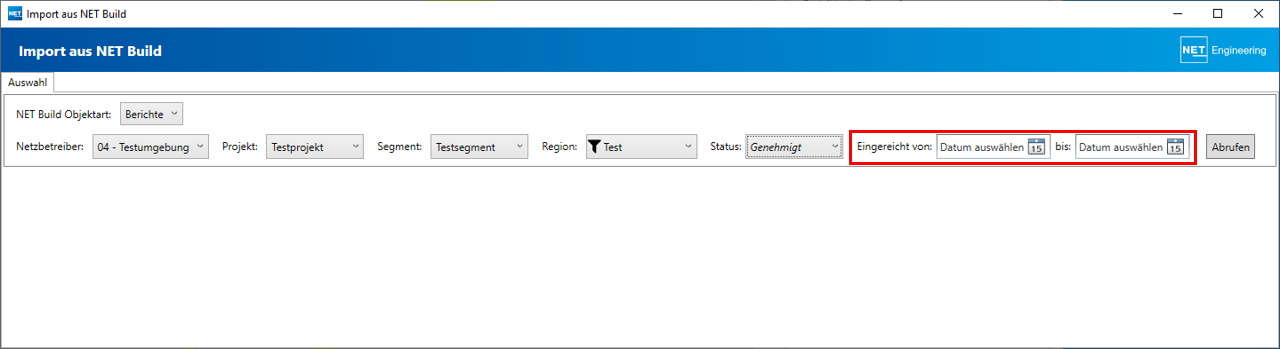

Das Datum der Einreichung kann in den Feldern "Eingereicht von", "bis" ausgewählt werden.

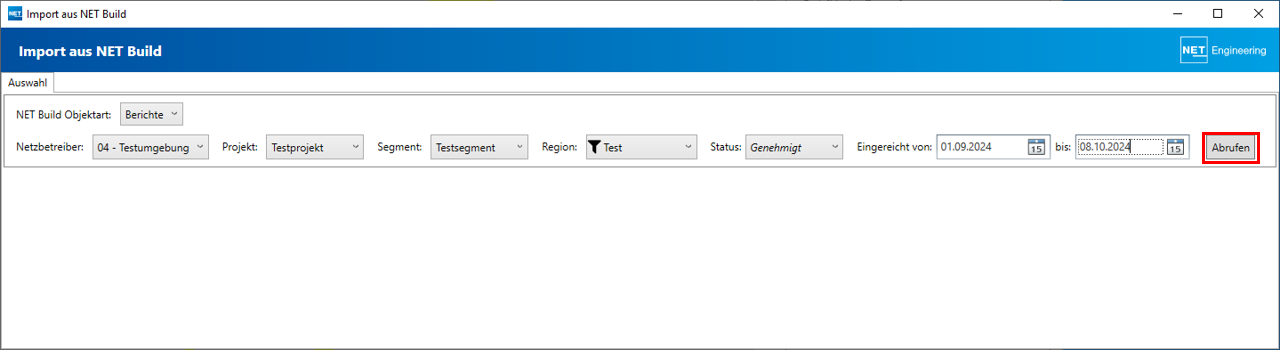

Durch Klicken auf die Schaltfläche "Abrufen" werden die Daten geladen.

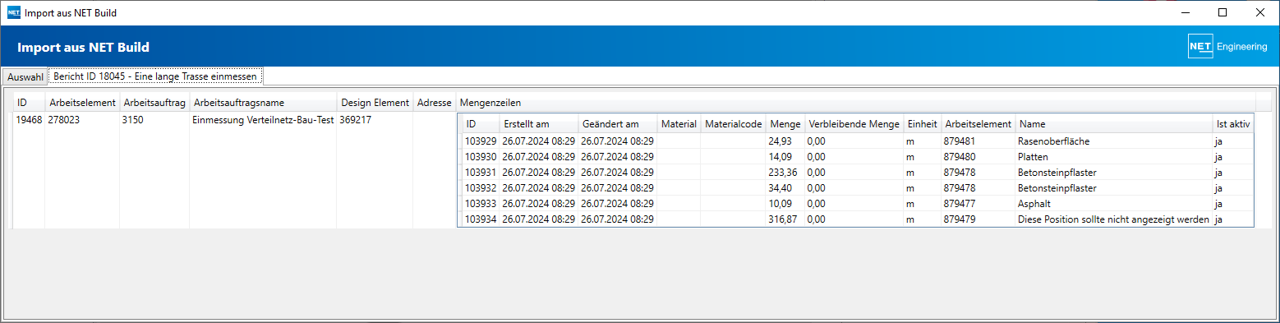

Die Details eines Datensatzes können per Doppelklick geöffnet werden. Daraufhin öffnet sich eine weitere Reiterkarte und die Details des Datensatzes werden angezeigt.
Wurden Dateien (z. B. Fotos) mit den Daten geladen, können diese hier angesehen werden. Diese werden jedoch nicht mit nach NET Engineering übertragen.

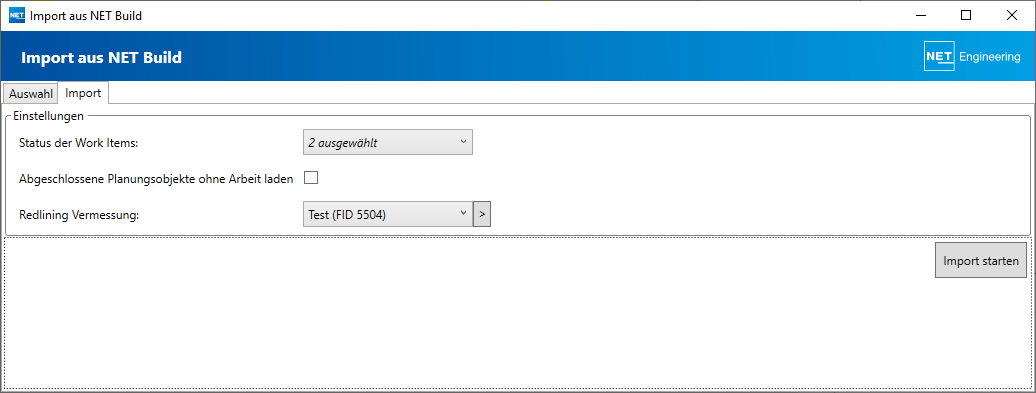

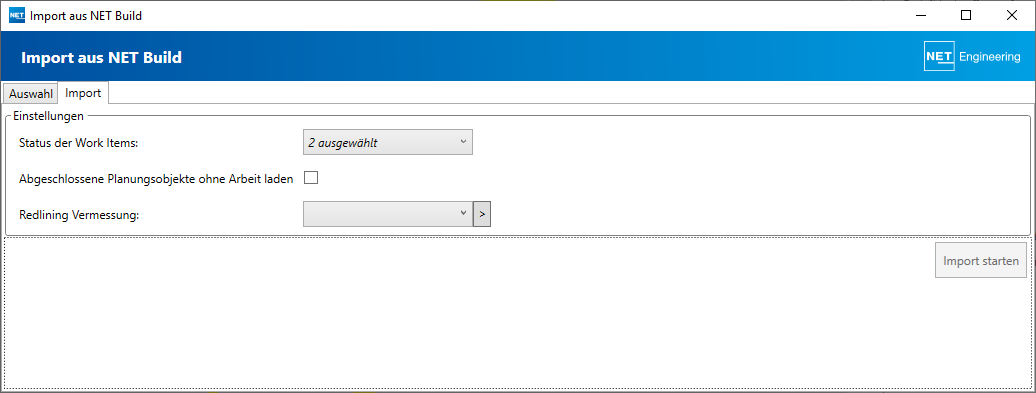

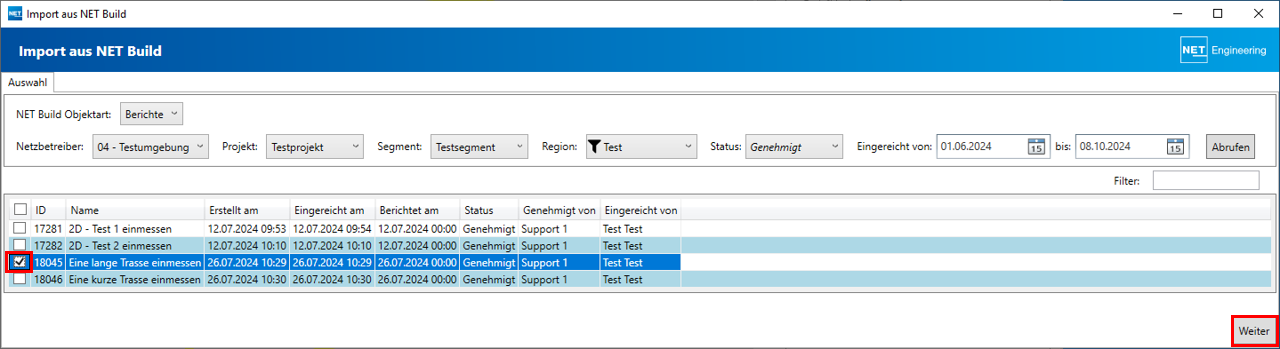

Durch Klicken auf die Schaltfläche "Weiter" werden die Daten der Vermessungen geladen. Es öffnet sich eine weitere Registerkarte "Import".
Hier wird im Feld "Status der Work Items" festgelegt, welchen Status die zu übertragenden Arbeitselemente haben.

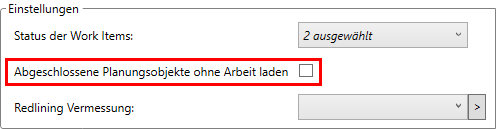

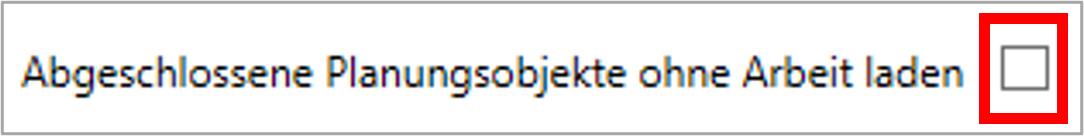

Wurden als NET Build Objektart, Produktionsberichte oder Planungsobjekte ausgewählt, dann wird unterhalb des Auswahlfeldes "Status der Work Items" die zusätzliche Option "Abgeschlossene Planungsobjekte ohne Arbeit laden" eingeblendet.
Diese sollte gewählt werden, wenn es in NET Build Planungsobjekte ohne Arbeitselemente gibt, die aber für eine vollständige Netzdokumentation trotzdem notwendig sind und somit nach NET Engineering übertragen werden müssen.
Bevor der Datensatz für die Vermessung ausgewählt werden kann, muss dieser im entsprechenden Formular erzeugt werden. Dafür muss das Redlining Modul aktiviert werden. Dies wird in diesem Beitrag beschrieben.

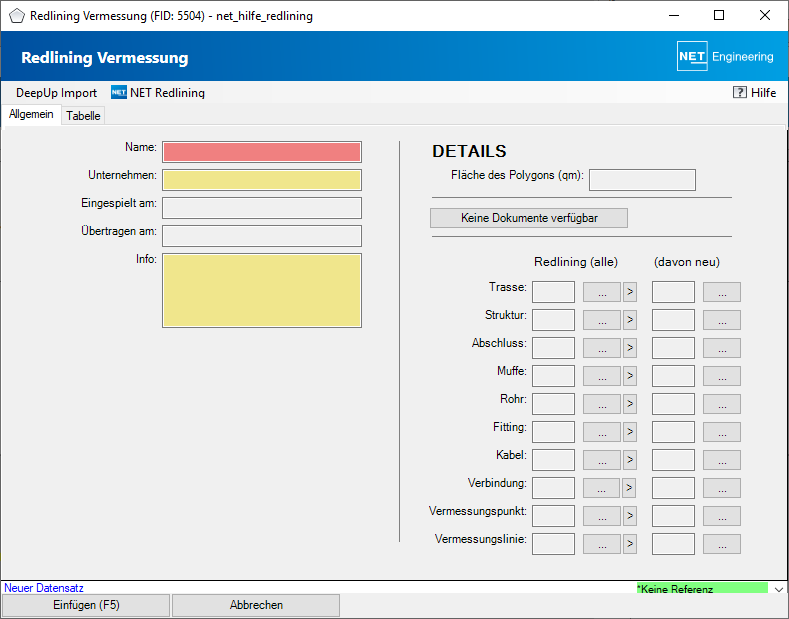

Das Formular "Redlining Vermessung" wird mit der "Pfeil-Schaltfläche" rechts neben dem Auswahlfeld geöffnet und der neue Datensatz kann angelegt werden.

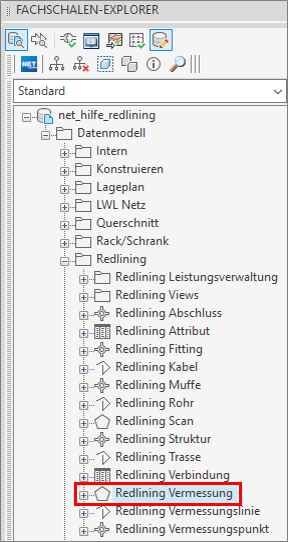

Das Formular "Redlining Vermessung" kann auch im Fachschalen-Explorer in der Gruppe "Redlining" geöffnet werden.
Das über die "Pfeil-Schaltfläche" geöffnete Formular "Redlining Vermessung" wird automatisch im "Datensatz-anlegen-Modus" geöffnet.
Nachdem eine neue "Redlining Vermessung" angelegt wurde, kann dieser Datensatz im Feld "Vermessung" ausgewählt werden.
Über die Schaltfläche "Import starten" werden die Objekte aus NET Build heruntergeladen und mit der "Redlining Vermessung" verknüpft. Nach Abschluss der Datenübertragung werden die Daten in der Grafik dargestellt.

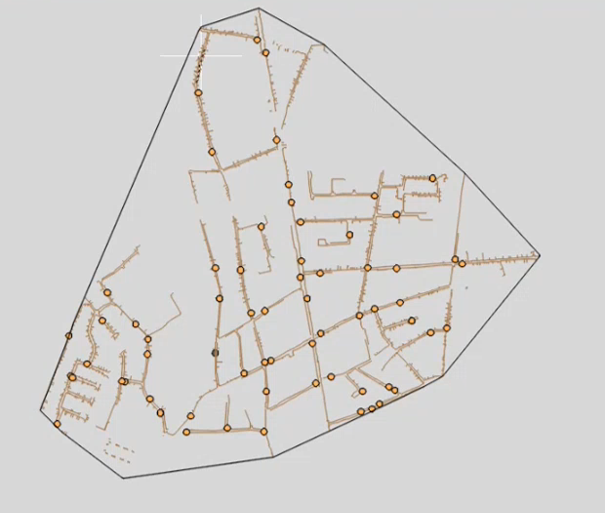

Das in Schwarz dargestellte Polygon stellt die zuvor angelegte "Redlining Vermessung" dar und enthält die übertragenen Daten.

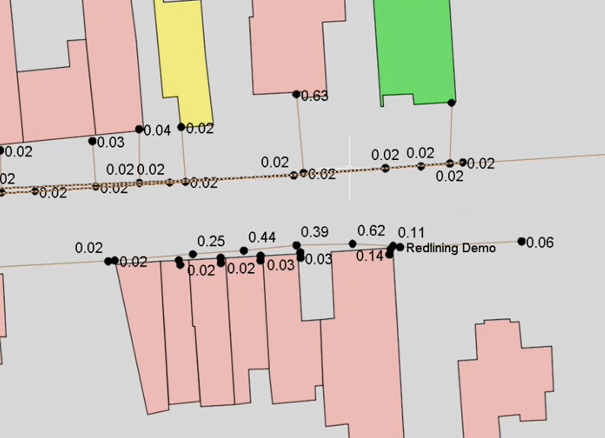

Die nachfolgende Abbildung zeigt eine detaillierte Darstellung von Linien und Vermessungspunkten.
Die Formulare für die importierten Objekte können über den Fachschalen-Explorer oder per Doppelklick geöffnet werden. In diesen Formularen werden jeweils die Kategorie, die Verknüpfung mit dem NET Build-Objekt und der Prüfstatus angezeigt.
Die weitere Bearbeitung der importierten Objekte erfolgt über das Redlining.
