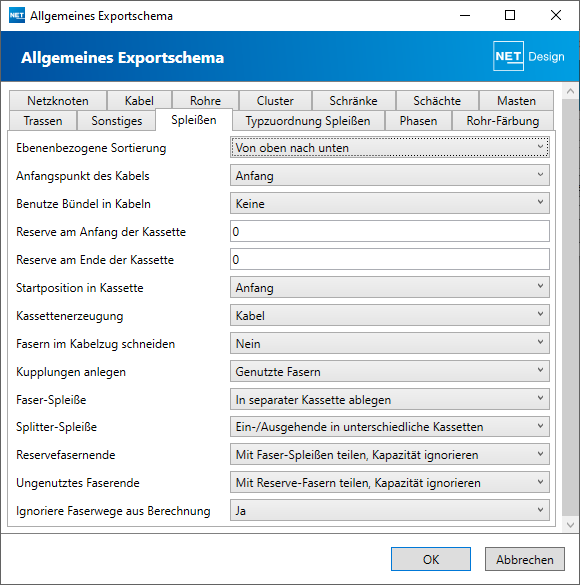

Hier definieren Sie, wie und wo die Fasern in den Muffen beim Export nach NET automatisch miteinander verspleißt werden.
| Thema | Inhalt |
|
Ebenenbezogene Sortierung |
Hier wird festgelegt, wie die Fasern in den Kassetten eines Gerätes angeordnet werden. |
| Einstellmöglichkeiten | Beispiel |
|
Von oben nach unten von unten nach oben nicht spezifiziert |
Von oben nach unten HK-Spleiße bei shared-Kabel werden in Kassette 1 bis x abgelegt. Die Spleiße für die Hausanschlüsse kommen in die Kassetten x+1. |
| Thema | Inhalt |
| Anfangspunkt des Kabels | Legt fest, welche Faser im Kabel als erstes verspleißt wird |
| Einstellmöglichkeiten | Beispiel |
| Anfang Ende |
Anfang Faser 1 wird als erstes verspleißt |
| Thema | Inhalt |
| Benutze Bündel in Kabeln | Steuert die korrekte Verwendung der Fasern für die Spleiße bei Optimierungseinstellung "Mehrfach genutztes Kabel" und "Faserbündel einem untergeordneten Punkt komplett zuordnen". |
| Einstellmöglichkeiten | Beispiel |
| Keine Hauptebene; Primäre Verteilebene ... |
Bei shared-Kabel im HK muss dort Verteilebene eingestellt sein. Der Kabeltyp der shared Kabel muss in der NET Vorlage definiert sein, weil die Größe der Bündel benötigt wird. |
| Thema | Inhalt |
| Reserve am Anfang der Kassette Reserve am Ende der Kassette |
Definiert die Anzahl nicht zu belegender Spleißplätze am Anfang oder am Ende der Kassette |
| Einstellmöglichkeiten | |
| Die Anzahl der reservierten und damit nicht zu verwendenden Spleißplätze wird als numerischer Wert eingegeben. | |
| Thema | Inhalt |
|
Startposition in Kassette |
Definiert den ersten zu verwendenden Spleißplatz in der Kassette |
| Einstellmöglichkeiten | |
| Anfang Ende |
|
| Thema | Inhalt |
| Kassettenerzeugung (das abgehende Kabel wird betrachtet) |
Legt fest, nach welcher Regel neue Kassetten angelegt werden. |
| Einstellmöglichkeiten | Beispiel |
| Mögliche Optionen sind Keine, Netzebene, Kabel oder Bündel. | Bei Einstellung Kabel wird im NVT pro HA-Kabel eine neue Kassette angelegt. |
| Thema | Inhalt |
| Fasern im Kabelzug schneiden (bei shared-Kabel Strategie) |
Steuert, wie bei shared-Kabel Strategie mit den Fasern verfahren wird. Standard ist NEIN. |
| Einstellmöglichkeiten | Beispiel |
| JA/NEIN | NEIN: nur die benötigten Fasern/Bündel werden im NVT geschnitten. JA: Alle Fasern werden geschnitten. |
| Thema | Inhalt |
| Kupplungen anlegen | Regeln für das Anlegen von Kupplungen. |
| Einstellmöglichkeiten | Beispiel |
| Keine/Genutzte Fasern/Alle Faser | Genutzte Fasern sind aktive und Reserve-Fasern. |
| Thema | Inhalt |
|
Faser Spleiße Splitter Spleiße Reservefaserenden Ungenutzte Fasern |
Hier definieren Sie für die einzelnen Verbindungs- und Ablageoptionen, wann neue Kassetten angelegt werden sollen. Reihenfolge der Kassettenbefüllung: Faser Spleiße, Splitter Spleiße, Reservefasern und Ungenutzte Fasern |
| Einstellmöglichkeiten | |
| Nicht spleißen in separater Kassette ablegen mit Faser-Spleißen teilen ... |
|
| Thema | Inhalt |
| Ignoriere Faserweg aus der Berechnung | Auswahl, ob der Faserweg der Comsof-Fiber Designer Berechnung ignoriert werden soll |
| Einstellmöglichkeiten | Hinweis |
| JA/NEIN | Sollte auf JA stehen |
