Sowohl Rohrverbänden als auch Einzelröhrchen kann beim Export nach NET Engineering eine Rohrfarbe zugeordnet werden. Das erfolgt über die Zuweisung eines Rohrfarbschemas oder einer festen Rohrfarbe.
Voraussetzungen
- in der NET Engineering Vorlagendatei muss ein entsprechendes Rohr-Farbschema definiert sein

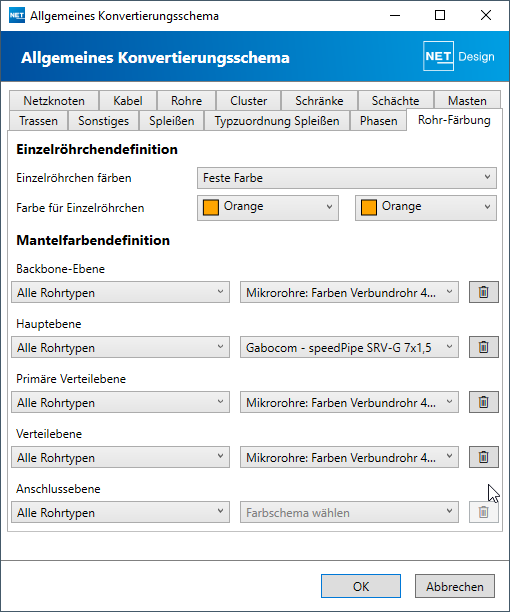

- in der Registerkarte Rohr-Färbung des Konvertierungsschemas muss das Rohr-Farbschema oder die feste Rohrfarbe den entsprechenden Rohren und Ebene zugeordnet sein
Starteinstellung

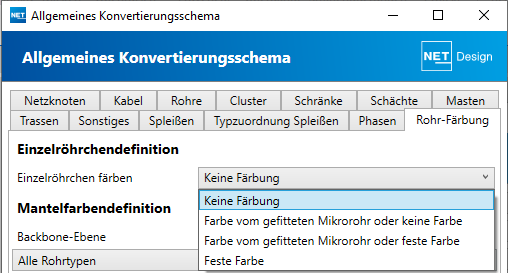

Bei der Einfärbung der Einzelröhrchen stehen die Optionen
- Keine Farbe
- Farbe vom gefitteten Mikrorohr im Verband oder keine Farbe
- Farbe vom gefitteten Mikrorohr im Verband oder feste Farbe
- Feste Farbe
zur Auswahl.

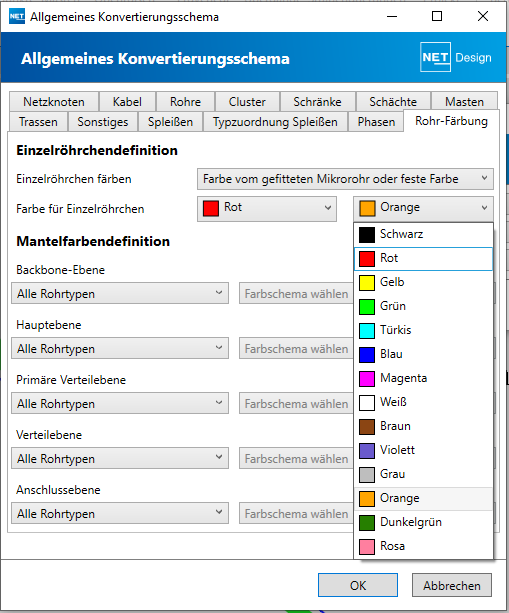

Bei der Auswahl 3 und 4 wird im weiteren Schritt die feste Farbe ausgewählt.

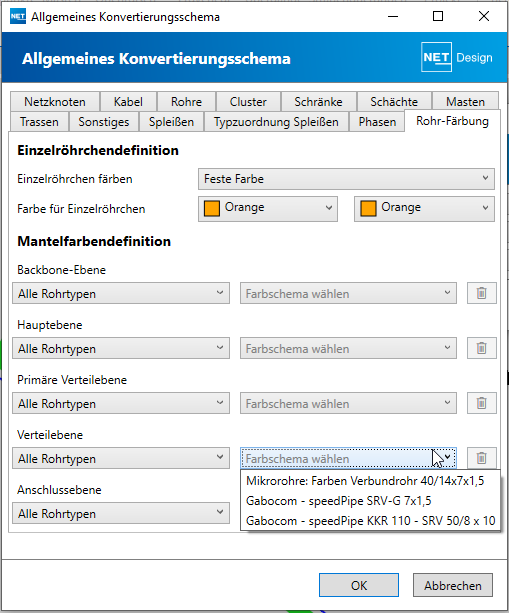

Auswahl des Rohr-Farbschemas für die Rohrverbände in der Verteilebene
