Für eine Übersicht, in welche Rohre Kabel eingezogen werden müssen oder wurden, dient der Report "Kabelzug Rohrpfad".
Geöffnet werden kann der Report sowohl aus dem LWL-Kabelzug als auch aus dem FM-Kabelzug. Eine Ausgabe kann darüber hinaus auch in tabellarischer Form im CSV- und Excel-Format erfolgen.
Voraussetzungen für Kabel
- Der oder die Kabelabschnitte müssen dem Kabelzug zugeordnet sein.
- Der oder die Kabelabschnitte müssen am Start- und Endpunkt in den jeweiligen Knoten (Muffe/Abschluss) eingeführt sein.
- Die Richtung der Kabelabschnitte muss eindeutig sein.
- Der Kabelverlauf darf keine Abzweige haben. Es dürfen nur maximal 2 Kabelabschnitte in den Knoten mit einander verbunden werden.
Voraussetzungen für Rohre
- Die Rohre, denen der oder die Kabelabschnitte zugeordnet sind, müssen in den Strukturen (Schacht Schrank) einen Rohrabschluss haben.
- Geht ein Kabelabschnitt durch einen Schacht/Schrank ungeschnitten durch, kann das Rohr, dem das Kabel zugeordnet ist, ebenfalls durchgängig sein oder ist über einen Fitting mit dem nächsten Rohr verbunden. Am Ende eines Kabelabschnittes muss jedoch auf dem Rohrende ein Rohrabschluss erzeugt worden sein.
Ablauf

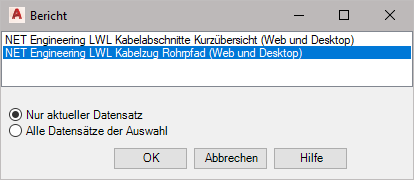

Der Report "Kabelzug Rohrpfad" wird über das Druckersymbol in der Icon-Leiste der Formulare LWL-Kabelzug und FM-Kabelzug gestartet.
Die tabellarische Ausgabe im CSV- oder Excel-Format wird über das Menü Übersichten/Reports geöffnet.
Ergebnis

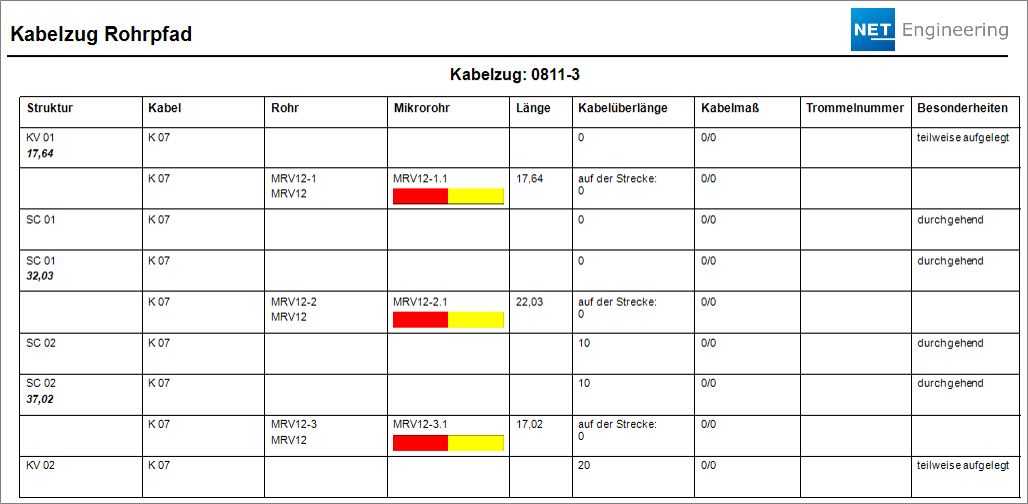

Report
| Struktur | Schacht oder Schrank, in dem sich der Rohrabschluss des Rohres befindet; die Länge des Kabelabschnittes inkl. evtl. vorhandener Kabelreserven zwischen den Strukturen wird angezeigt |
| Kabel | Name des Kabels, welches in das Rohr eingezogen wird |
| Rohr | Name und Rohrtyp des Rohrverbandes, in welchem das Mikrorohr und Kabel liegt |
| Mikrorohr | Name und Farbe des Mikrorohres, in welches das Kabel eingezogen wird |
| Länge | Länge des Rohres zwischen den Strukturen |
| Kabelüberlänge | befinden sich Kabelreserven am Kabel, werden diese hier angezeigt |
| Kabelmaß | Platz für Eintragung der Werte während des Baus oder es werden dokumentierte Start- und Endmaße des Kabelabschnittes ausgegeben |
| Trommelnummer | Platz für Eintragung der Trommelnummer während des Baus |
| Besonderheiten | Angaben zu Verbindungen des Kabels im Knoten |
Excel
| STRUCTURE_NAME | Schacht oder Schrank, in dem sich der Rohrabschluss des Rohres befindet |
| ROUTE_PART_TOTAL_LENGTH | die Länge des Rohres zwischen den Strukturen wird angezeigt |
| CABLE_NAME | Name des Kabels, welches in das Rohr eingezogen wird |
| DUCT_NAME | Name des Rohrverbandes, in welchem das Mikrorohr und Kabel liegt |
| DUCT_TYPE | Rohrtyp des Rohrverbandes, in welchem das Mikrorohr und Kabel liegt |
| MICRODUCT_NAME | Name des Mikrorohres, in welches das Kabel eingezogen wird |
| MICRODUCT_COLOR1 | erste Farbe des Mikrorohres, in welches das Kabel eingezogen wird |
| MICRODUCT_COLOR2 | zweite Farbe des Mikrorohres, in welches das Kabel eingezogen wird |
| DUCT_LENGTH | die Länge des Rohres zwischen den Strukturen |
| CABLE_OVERLENGTH | befinden sich Kabelreserven am Kabel, werden diese hier angezeigt |
| CABLE_MEASURE | Start- und Endmaße des Kabelabschnittes werden angezeigt |
| CABLE_REEL_NUMBER | Platz für Eintragung der Trommelnummer während des Baus |
| SPECIFICS | Angaben zu Verbindungen des Kabels im Knoten |
CSV

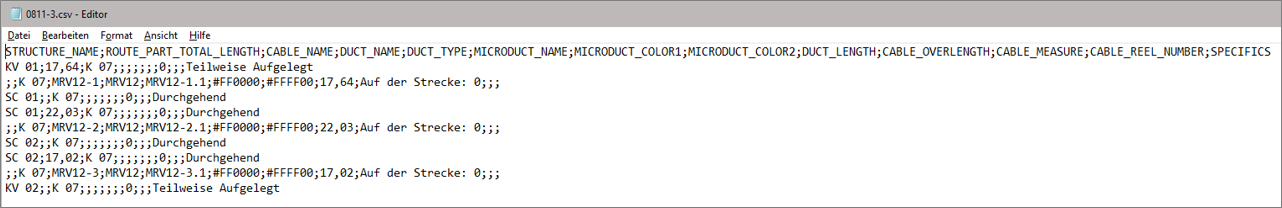

Wird die CSV in Excel geöffnet, entsprechen die ausgegebenen Werte denen der Excel-Ausgabe. Im Bild sind die Werte zeilenweise ausgegeben und die Spalten durch ein Semikolon getrennt aufgelistet.
