Allgemein
- Stellen Sie sicher, dass alle relevanten Berichte in NET Build genehmigt wurden.
- Es gibt zwei Ansatzpunkte, um Warnungen bzw. fehlende Daten zu beheben.
Option 1: Korrektur in NET Build.
Option 2: Datenexport von NET Build nach NET Engineering und Korrektur in NET Engineering.
Es wird Option 1 empfohlen.
- Lösungsansätze werden mit B für eine Korrektur im NET Build markiert bzw. mit einem E für eine Korrektur im NET Engineering.
- Sind in den Warnungen Attribute aus NET Build betroffen, wird diese Seite dazu verlinkt. Kopieren Sie den Namen des Feldes und suchen Sie ihn in der verlinkten Seite, um zu erfahren, um welches Attribut es sich handelt.
Mögliche Ursache
Option 1: Erklärung anhand eines Beispiels: Bei der eingemessenen Trasse A wurden angegeben, dass Verband 1, 2 und 3 vorhanden sind. Bei der anschließenden Trasse B existieren lediglich Verband 1 und 3. Trasse C beinhaltet wieder Verband 1, 2 und 3.
Option 2: Eine betroffene Trasse wurde "zu weit entfernt" eingemessen, sodass die gewählte Snappingtoleranz kein zusammenhängendes Trassennetz herstellen konnte.
Lösungsansatz
E:
- Suchen Sie nach der entsprechenden FID, die in der Validierungsmeldung angegeben wurde und lassen Sie sich das dazugehörige Formular anzeigen.

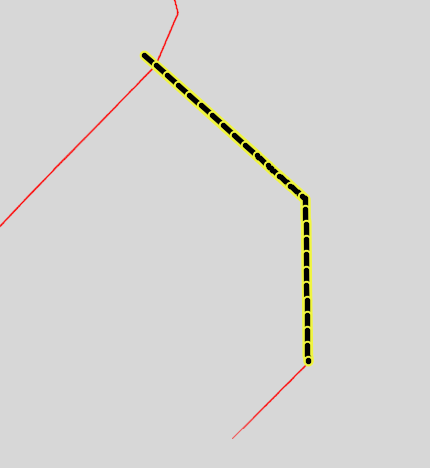

- Es öffnet sich das dazugehörige Trassenformular (Nicht Rohrformular). Lassen Sie sich alle betroffenen Trassenstücke mit einmal hervorheben.

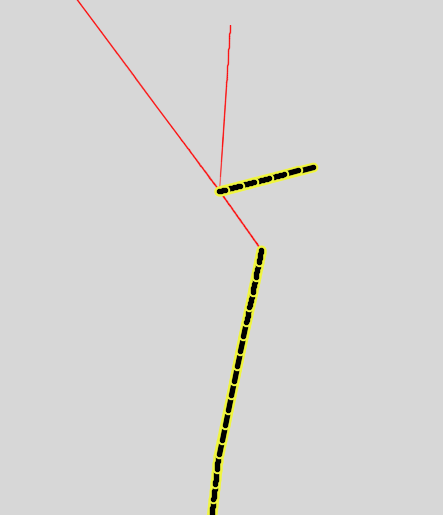

Im Beispiel liegt in betroffene HA-Trasse zu weit von der Trasse entfernt. Entweder Sie korrigieren die Trasse im NET Engineering (Snapping auf Stützpunkt der Trasse) oder Sie lassen die HA-Trasse erneut über NET Build einmessen.
Fall "Herstellung eines zusammenhängendes Trassennetz nicht möglich"
Fall "Trassenbelegung nicht konsistent"
B:
- Prüfen, ob Rohrinformationen in alle Teilstücken konsitent sind.
- Erneutes Einmessen.
- Korrektur über Element-Editor.
