Auftragsdetails

Die Auftragsdetailseite wird nach erfolgreichen Anlegen eines neuen Auftrags angezeigt. Bestehende Aufträge können über die Auftragsübersicht aufgerufen werden.

Am oberen Rand befinden sich die Auftragsbereiche. Mit jeweils einem Klick auf den Namen kann zwischen den Reitern gewechselt werden. Unter Ressourcen sind die hochgeladenen Scans, Fotos und Dokumente zu finden. Im Editor können die aufgenommenen Scans nachbearbeitet werden. Näheres dazu unter: Editor. Die Ergebnisse (Outputs) geben einen Überblick über den Auftrag: Hier sind die Fotos mit den überlagernden 3D-Objekten einsehbar sowie wichtige Anmerkungen und eine Liste an benötigten Materialien. Im Genehmigung (Share) Bereich kann der Auftrag zur Genehmigung verschickt werden. In den Einstellungen (Settings) kann der Auftrag gelöscht werden.

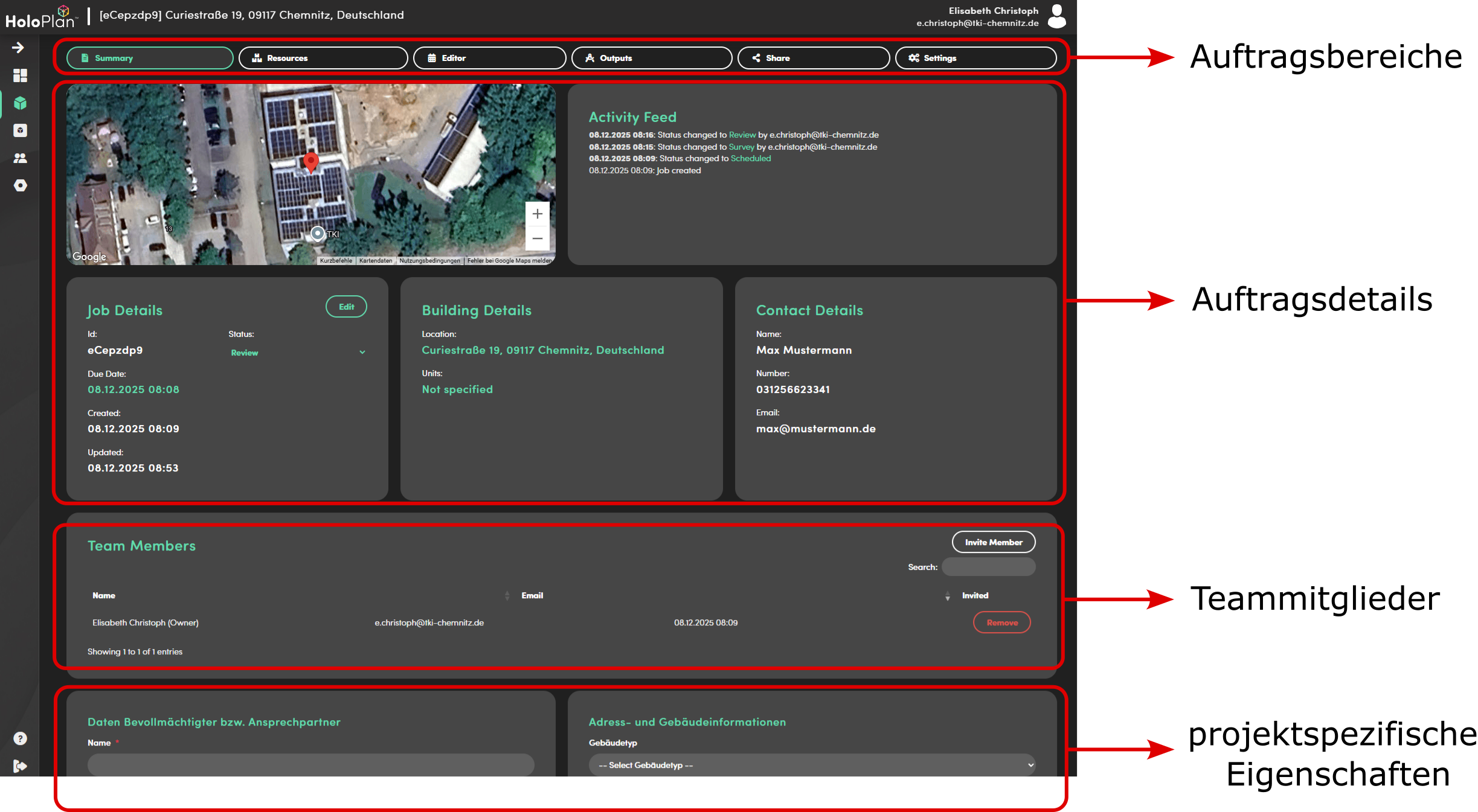

Beim Aufrufen eines Auftrags wird üblicherweise die Übersicht (Summary) angezeigt:

Hier sind alle Informationen über den Auftrag in den Auftragsdetails aufgeführt: Der Status, Informationen über die Adresse und das Gebäude sowie Angaben über den Auftraggeber. Weiterhin ist darin ein Log zu finden, der die letzten Änderungen dokumentiert.

Darunter liegt die Übersicht der dem Auftrag zugeteilten Teammitglieder. Mit der Zuteilung wird das Filtern in der Auftragsübersicht nach Meine Aufträge (My Jobs) ermöglicht.

Am Ende der Details finden sich die projektspezifischen Eigenschaften. Diese sind individuell für jede Instanz konfigurierbar und enthalten die für die Auftragserfüllung notwendigen Eingabefelder. Alle Felder sind auf dem Portal ausfüllbar, ob die Felder zusätzlich in der App oder im Report gesehen und/oder ausgefüllt werden können, kann individuell über eine API eingestellt werden.

Statuswerte

Der aktuelle Stand eines Auftrags kann unter anderem über die Statuswerte nachvollzogen werden.

Ein Auftrag kann folgende Statuswerte haben:

• Neu (New) erhält ein Auftrag automatisch beim ersten Anlagen.
• Geplant (Scheduled) kann durch den Nutzer zugewiesen werden, wenn der Auftrag einen Termin hat und einer Person zugeordnet wurde.
• in Bearbeitung (Survey) erhält ein Auftrag automatisch, wenn das erste Foto oder der erste Scan in der NET Inhouse App aufgenommen wurde.
• in Prüfung (Review) zeigt, dass alle Scans und Fotos hochgeladen wurden. Der Status wird beim aktiven Einreichen des Auftrags in der NET Inhouse App vergeben.
• in Genehmigung (Approval) erhält ein Auftrag, wenn mindestens ein Genehmigungsreport verschickt worden ist.
• Fertig (Complete) wird durch den Nutzer zugewiesen und kann nur vergeben werden, wenn die Genehmigungen vorhanden sind.
• Pausiert (Paused) ist ein Status, der in der NET Inhouse App zugewiesen wird. Er bedeutet, dass ein Weiterarbeiten im Feld zum aktuellen Zeitpunkt nicht möglich ist.
• Wartend (On Hold) wird durch einen Nutzer zugewiesen und benötigt ein Enddatum. Der Status dient als Backlog für bereits angelegte Aufträge, deren Bearbeitung noch in der entfernteren Zukunft liegt.
• Zu Planen (To Plan) wird einem Auftrag automatisch zugewiesen, der den Wartend Status verloren hat. Zusätzlich kann ein Nutzer einem Auftrag diesen Status zuweisen, um zu verdeutlichen, dass ein neuer Termin notwendig ist.
• Abgebrochen (Cancelled) wird durch den Nutzer vergeben und bedeutet, dass der Auftrag abgebrochen wurde und nicht weiter verfolgt wird.

Ressourcen

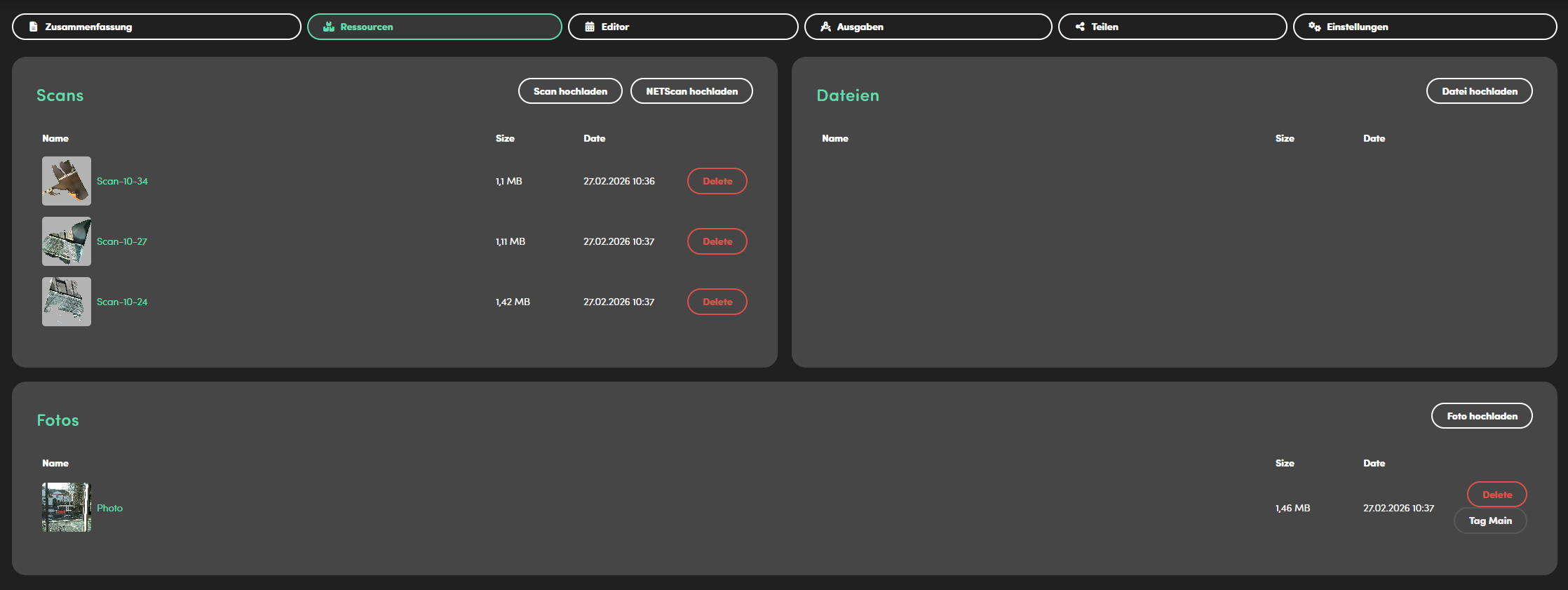

In diesem Reiter befindet sich eine Übersicht über alle vorhandenen Ressourcen, die dem Auftrag zugeordnet sind und zur Verfügung stehen.

Im Bereich Scans finden sich alle 3D-Scans, die über die App aufgenommen und hochgeladen wurden sowie weitere Scans, die über die Upload Buttons importiert worden sind. Mit "Scan hochladen" können .glb Dateien, und mit "NETScan hochladen" Scan Zips importiert werden.

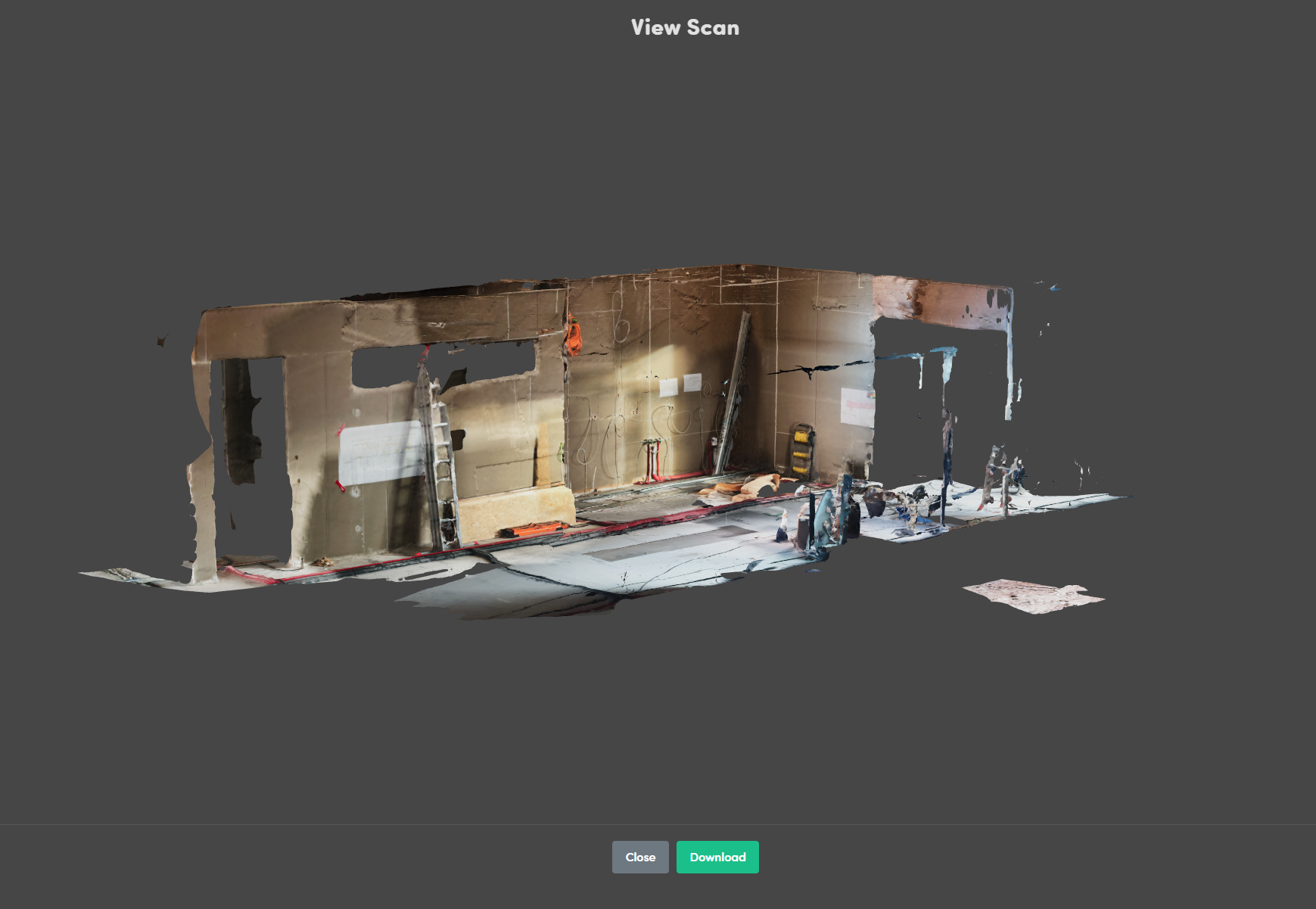

Mit einem Klick auf den Scanname wird eine Vorschau des 3D-Scans angezeigt. Außerdem kann darüber der Scan als .glb heruntergeladen werden. Zugehörige Linien- und Punktobjekte sind in der Vorschau nicht zu sehen.

Mit der App aufgenommene Fotos sind unter den Scans zu finden. Zusätzliche Fotos können mit dem Button "Fotos hochladen" aus der Gerätebibliothek hinzugefügt werden. Mit einem Klick auf einen Fotonamen wird das Foto heruntergeladen.

Neben den Scans ist der Bereich für zusätzliche Dateien. Sie können hier mit einem Klick auf "Datei hochladen" direkt vom Gerät hochgeladen werden. Mit einem Klick auf den Namen einer Datei, kann sie heruntergeladen werden.

Alle Elemente ( Scans, Fotos, Dateien) können über den zugehörigen Löschen (Delete) Button gelöscht werden.

Report und Genehmigung

Der 3D-Scan, aufgenommenen Fotos, Dateien und Informationen werden in einem Report aufbereitet, der an ausgewählte Personen (bspw. Eigentümer oder Auftraggeber) zur Genehmigung geschickt werden kann. Im Reiter Ausgabe wird der Report vorbereitet und angepasst und im Reiter Teilen wird er erzeugt und verschickt.

Ausgaben

Im Ausgaben-Bereich finden sich alle Abschnitte, die im späteren Report auftauchen und bearbeitet werden können. Dazu zählen die Installationsinformationen, zusätzliche Fotos, Wichtige Hinweise und die Materialliste.

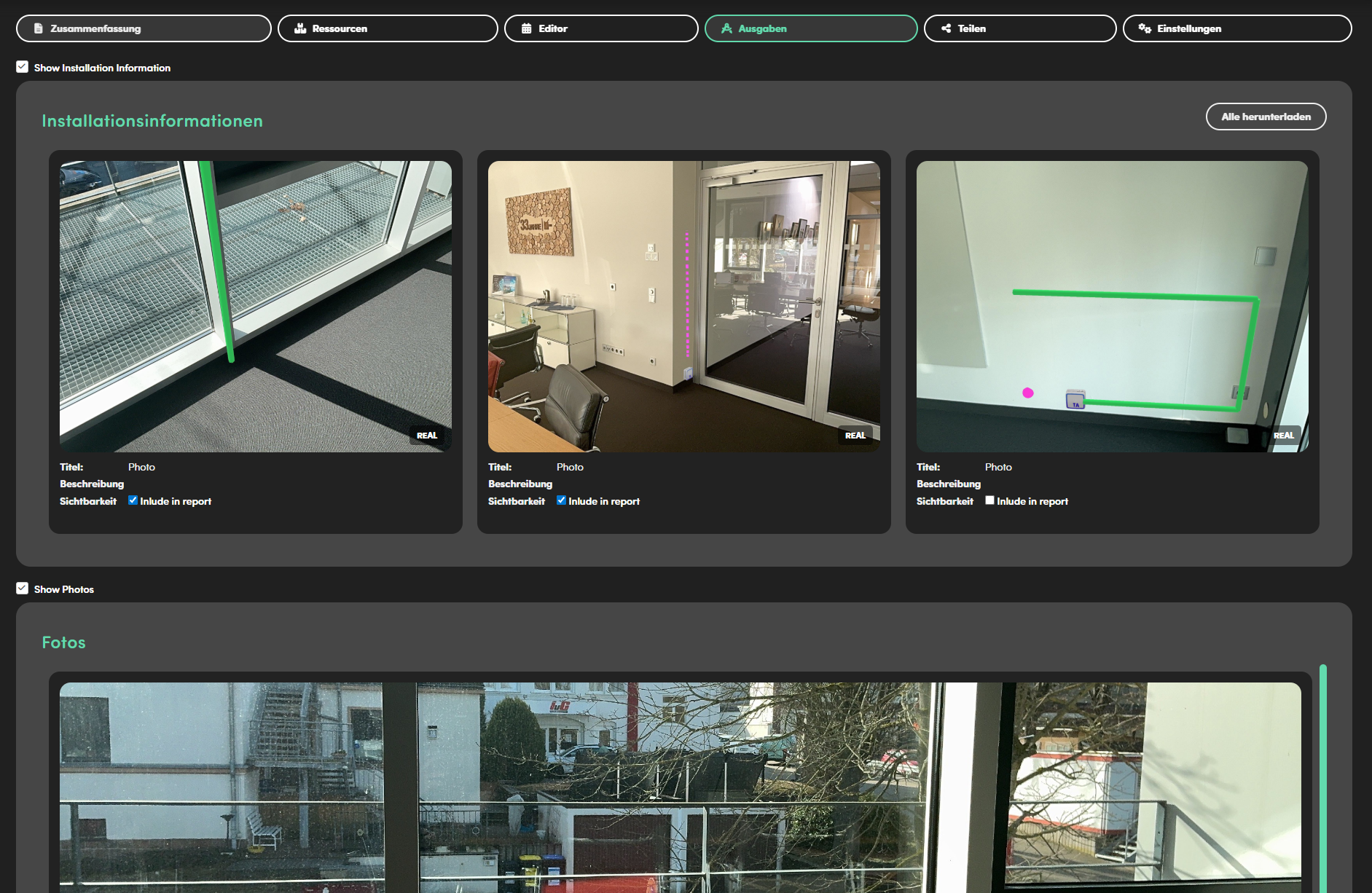

Die Installationsinformationen enthalten alle Bilder, die während eines Scans aufgenommen wurden, mit den dazugehörigen eingezeichneten Elementen. Unter jedem Foto steht sein Titel, seine Beschreibung und eine Checkbox, um die Sichtbarkeit im Report einzustellen. Je nach Einstellung, wird das Foto angezeigt oder ausgeblendet. Mit gedrückter linker Maustaste lassen sich Fotos in ihrer Position verschieben.

Alle Fotos haben ein Wasserzeichen in der unteren rechten Ecke, um sie eindeutig von Bildschirmaufnahmen zu unterscheiden. Real bedeutet, dass es sich um Fotos handelt. Synthetic markiert Bildschirmfotos.

Fotos, die außerhalb des Scannens aufgenommen werden, erscheinen im Abschnitt "Fotos". Dazu zählt das Hauptfoto, welches meist die Außenansicht des Gebäudes zeigt und als Vorschaubild dient, sowie alle weiteren Fotos, die neben der eigentlichen Planung aufgenommen wurden.
Genau wie die Fotos aus den Installationsinformationen sind unter jedem Foto weitere Informationen zu finden: Der Titel, die Dateigröße, wann das Bild erstellt bzw. hochgeladen wurde und ob es im Report angezeigt werden soll.
Mit gedrückter linker Maustaste lässt sich die Reihenfolge der Bilder anpassen.

Der Abschnitt "Wichtige Hinweise" zeigt die im Scan platzierten Hinweisfelder an. Den Feldern kann ein Foto oder eine Bildschirmaufnahme zugeordnet sein. Unter den Bildern finden sich zugehörige Informationen wie ein Titel, eine Beschreibung, der Typ der Information und die Einstellung, ob der Hinweis im Report angezeigt wird. Auch hier lässt sich die Reihenfolge der Hinweise individuell anpassen.

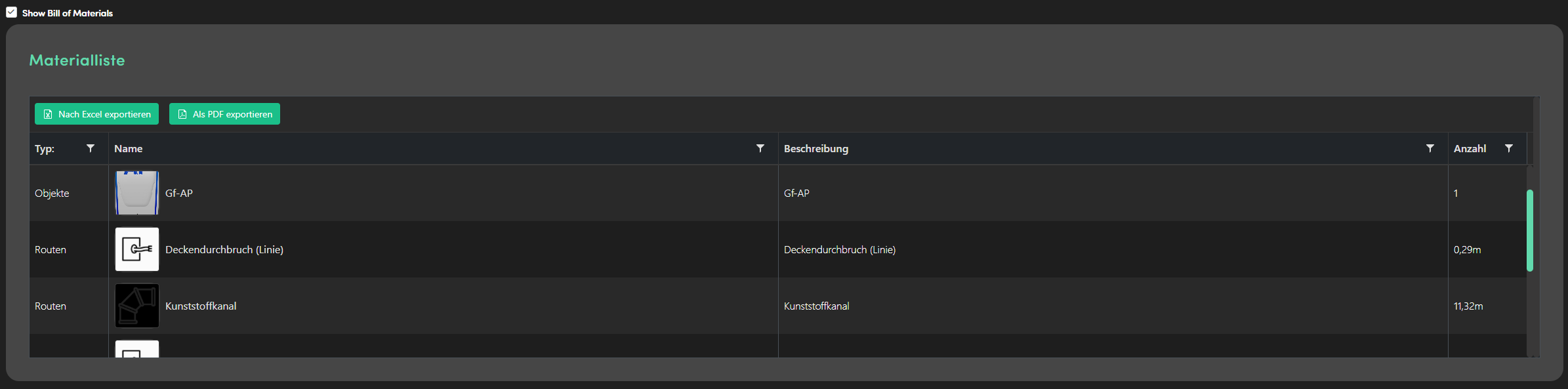

Der letzte Abschnitt "Materialliste" zeigt die im 3D-Scan platzierten Objekte in Form einer Tabelle an. Alle Objekte haben einen Typ, einen Namen und eine Beschreibung. Weiterhin wird die Anzahl der 3D- und Punktobjekte sowie die Gesamtlänge der Linienobjekt angezeigt.

Jeder einzelne der Abschnitte kann im Report angezeigt oder versteckt werden. Dazu gibt es am Anfang der Seite eine Checkbox für jeden Abschnitt, die standardmäßig ausgewählt ist. Durch einen Klick kann sie abgewählt werden und der Abschnitt wird im Report nicht mehr angezeigt. Die Einstellung selbst betrifft jeweils nur den ausgewählten Auftrag.

Alle Fotos und Bildschirmaufnahmen, die auf der Ausgabeseite vorhanden sind, können über den "Download All" - Button heruntergeladen werden.

Report

Der Report enthält die allgemeinen Informationen des Auftrags:

• Adresse
• Planungseinheiten
• Auftraggeber
• die Informationen aus den Eingabefeldern, die im Report enthalten sein müssen
• der 3D-Scan
• die Fotos
• die Materialliste

Zusätzlich zu den Informationen und der Fotodokumentation kann der Empfänger des Reports die Planung in Form des 3D-Scans betrachten.

Der Report selbst ist eine interaktive Webadresse, es besteht jedoch die Möglichkeit unter dem Navigationsmenü auf der rechten Seite ein PDF zu erzeugen. Über das Menü kann direkt mit einem Klick zu gewünschten Bereichen navigiert werden.

Ein verschickter Report kann im Portal im Reiter Share über den Genehmigungs-Link aufgerufen werden.

Der Report beginnt mit der Planübersicht, welche das Hauptfoto und den Lageplan der Adresse mit der Anzahl der Ausbaueinheiten zeigt. Darauf folgen die Auftragsinformationen, welche die projektspezifischen Informationen anzeigen.

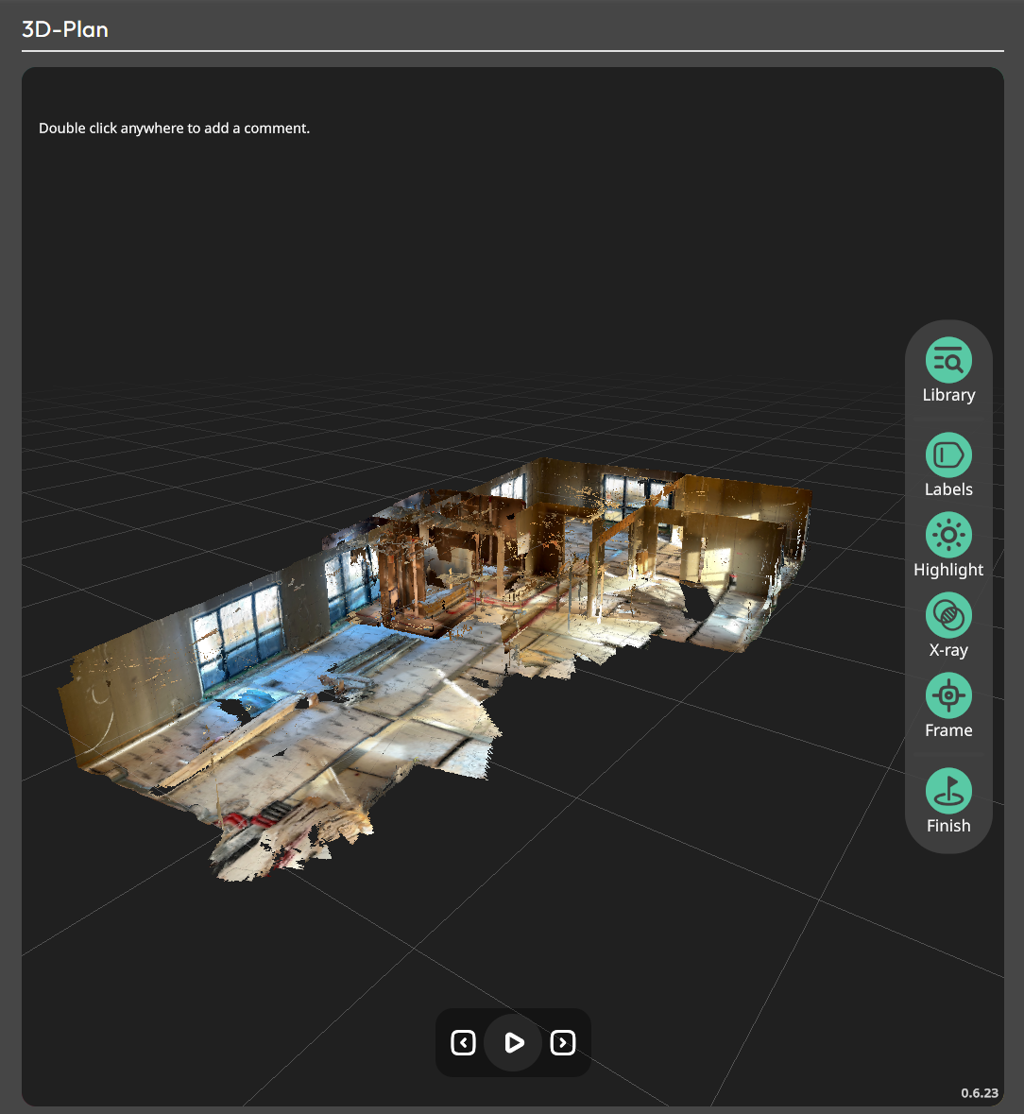

Der 3D-Plan bietet die Möglichkeit, die Planung in dem 3D Scan zu betrachten und auf Wunsch direkt Anmerkungen zu platzieren. Mit einem Klick auf "3D-Plan anzeigen" wird die Ansicht geladen.

Mit den Pfeiltasten am unteren Rand des Plans kann sich durch den Scan navigiert werden. Es werden wichtige Elemente, wie Hinweise, Fotos und platzierte Bauelemente hervorgehoben.

Mit Maus und Tastatur kann sich frei durch den Scan bewegt werden.

Steuerung:

Über die Buttons auf der rechten Seite des Plans können weitere Informationen ein- und ausgeblendet werden. Über die Bibliothek (Library) werde alle Elemente im Scan aufgelistet. Mit Klick auf ein Element in der Liste zoomt die Ansicht darauf. Mit Beschriftungen (Labels) werden die Beschriftungen an den Elementen ein- bzw. ausgeblendet. Hervorheben (Highlight) hebt die Elemente im Scan hervor. X-Ray erlaubt eine Ansicht ohne die Texturen und mit Frame kann die auf die Ansicht auf den Anfang zurückgesetzt werden.

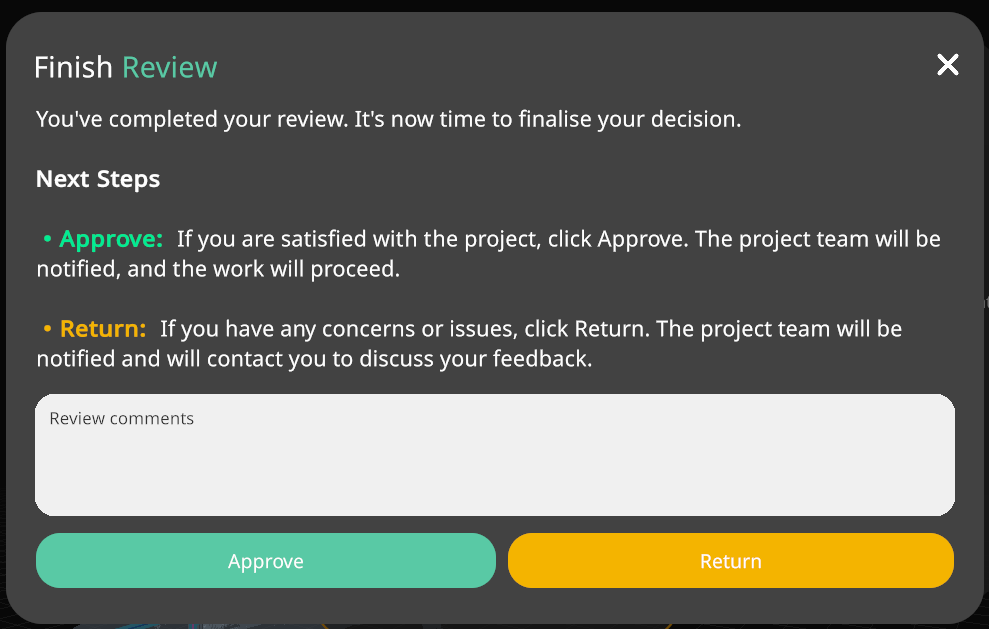

Über Abschließen (Finish) kann der Plan akzeptiert beziehungsweise zur Überarbeitung zurückgegeben werden.

Nach dem 3D Plan folgen die bereits aus dem Ausgabe-Bereich bekannten Abschnitte Installationsinformationen, Fotos, Wichtige Hinweise und die Materialliste. Hinzukommt eine Legende über die in den Installationsinformationen zu sehenden Elemente auf den Fotos.
Sie enthält eine Vorschau des Objekts und seinen Namen.

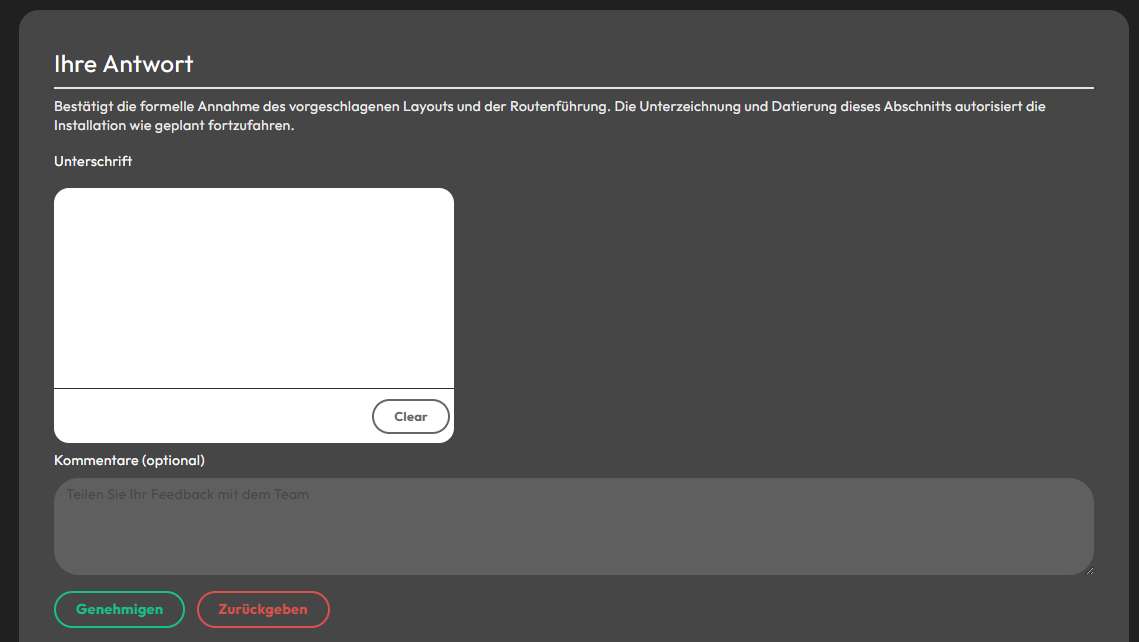

Der Report endet mit der Möglichkeit eine Unterschrift zu setzen und den Plan zu genehmigen oder zur Überarbeitung zurückzugeben. Zusätzlich kann ein Kommentar angefügt werden, um Feedback zu geben.

Genehmigungsprozess

Alle aufgenommenen Scans, Fotos, Dateien und Informationen werden in einem Report aufbereitet, der an notwendige Personen (bspw. Eigentümer oder Auftraggeber) zur Genehmigung geschickt werden kann.

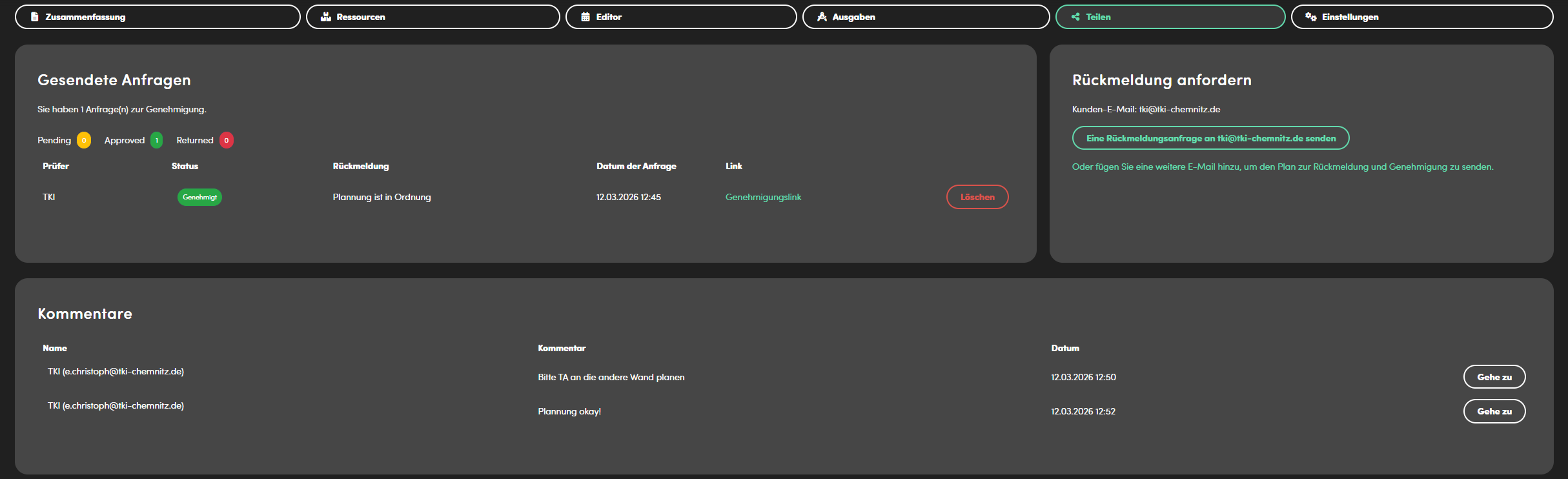

Der Report wird über den Genehmigung-Bereich erstellt und verschickt. Der Bereich ist in drei Teile geteilt. Oben links werden die verschickten Anfragen aufgeführt. Jede Anfrage enthält den Namen des Empfängers, den Status der Anfrage (auf Genehmigung warten, genehmigt, abgelehnt), das Sende-Datum und den Link zum Report. Verschickte Genehmigungen können aus dieser Liste über den Löschen-Button wieder entfernt werden.

Im oberen, rechten Bereich werden die Anfragen verschickt. Der Report kann an die im Auftrag hinterlegte Ansprechperson direkt verschickt werden. Zudem ist es möglich, den Report an beliebig viele weitere Personen zu verschicken. Dazu ist nur der Name und die E-Mail-Adresse des Empfängers notwendig.

Im unteren Abschnitt befindet sich der Kommentarbereich. Empfänger des Reports können beim Genehmigen oder Ablehnen Kommentare hinzufügen, die in diesem Bereich angezeigt werden. Mit einem Klick auf den "Gehe zu" wird der Editor an der Stelle geöffnet, an dem der Kommentar hinterlassen wurde.
