Schacht

Registerkarten

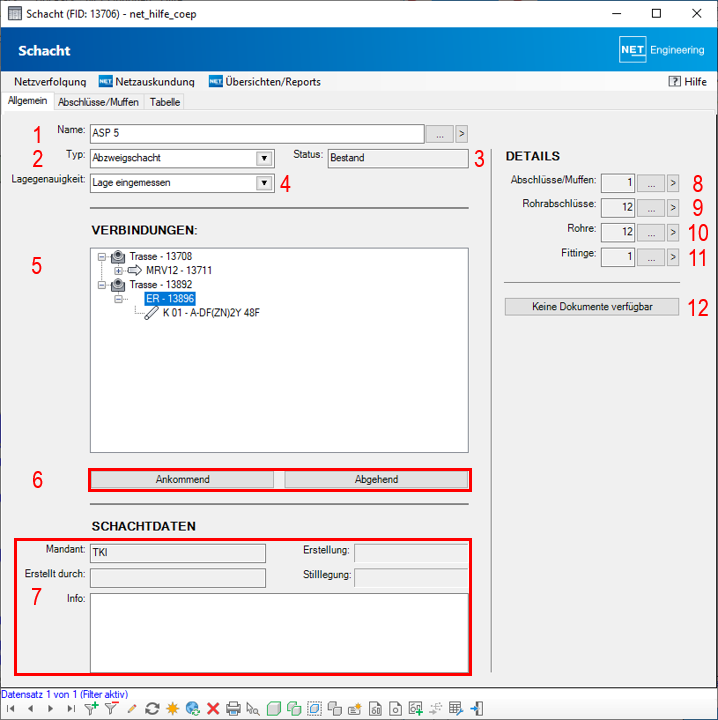

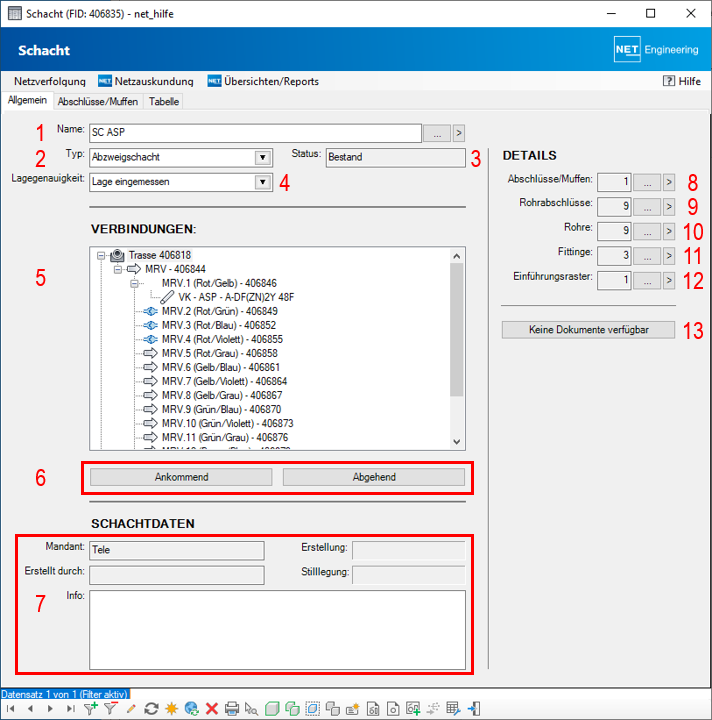

Auf der Startregisterkarte "Allgemein" findet der Nutzer alle Angaben zum Schacht. Er hat die Möglichkeit, zur näheren Beschreibung des Schachtes einen Typ und die Lagegenauigkeit auszuwählen.

Attribut	Beschreibung
Name	Der Name des Knoten wird angezeigt. Über den Button  öffnet sich das Knotenformular des aktuellen Schachtes bzw. mit  aller Objekte im Filter. (1)
Typ	An dieser Stelle kann dem Schacht ein Typ zugeordnet werden. Über den Button  öffnet sich die Auswahl aller definierten Schachttypen. Ein Doppelklick in das Listenfeld öffnet das Formular des Schachttypes. (2)
Status	Der Status, welcher dem Schacht im Knotenformular zugewiesen wurde, wird angezeigt. (3)
Lagegenauigkeit	Die Lagegenauigkeit kann dem Schacht zugeordnet werden. Über den Button  öffnet sich die Auswahl aller definierten Lagegenauigkeiten. Ein Doppelklick in das Listenfeld öffnet das Formular der Lagegenauigkeit. (4)
Verbindungen	Es werden die Trassen angezeigt, die am Schacht beginnen oder enden. In einer Tree-View ist erkennbar, welche Rohre bzw. Kabel den Trassen zugeordnet sind und ob die Rohre mit Rohrabschlüssen versehen wurden. Ist ein Rohr in den Schacht eingeführt (siehe auch Rohrabschluss hinzufügen) ist das am Symbol  vor dem entsprechenden Rohr erkennbar: . Wurde kein Rohrabschluss erzeugt, wird der Rohrname ohne Symbol abgebildet. (5) Hinweis: Nur wenn die Rohre, die in einem Schacht enden, auch über einen Rohrabschluss in den Schacht eingeführt wurden, liefert die Rohrendenübersicht richtige Ergebnisse. Die Formulare der jeweiligen Trassen öffnen sich wenn man auf die Button  bzw.  klickt. (6)
Schachtdaten	Die Schachtdaten, welche im Knotenformular zum Schacht geführt werden, werden angezeigt. Informationen zum Schacht können hinterlegt werden. (7)
Details	Die Anzahl der Abschlüsse/Muffen wird angezeigt. Über den Button  öffnen sich die entsprechenden Knoten-Formulare der Abschlüsse bzw. Muffen bzw. mit  alle Abschlüsse/Muffen zu den Objekten im Filter. (8) Die Anzahl der Rohrabschlüsse wird angezeigt. Über den Button  öffnen sich die entsprechenden Formulare der Rohrabschlüsse bzw. mit  alle Rohrabschlüsse zu den Objekten im Filter. (9) Die Anzahl der Rohre wird angezeigt. Über den Button öffnen sich die entsprechenden Formulare der Rohre bzw. mit  alle Rohre zu den Objekten im Filter. (10) Die Anzahl der Fittinge wird angezeigt. Über den Button  öffnen sich die entsprechenden Formulare der Fittinge bzw. mit  aller Fittinge zu den Objekten im Filter. (11)
Dokumente	Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (12)

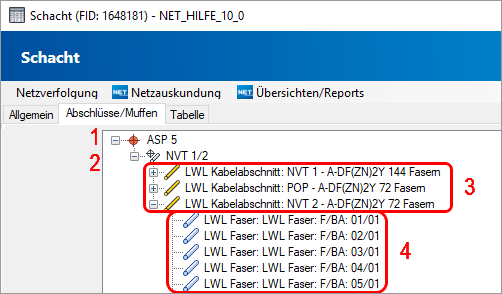

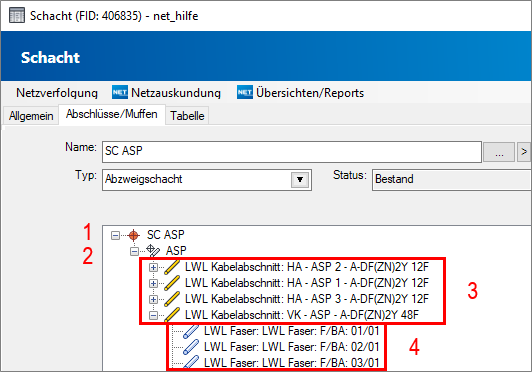

Auf der Registerkarte "Abschlüsse/Muffen" werden in einer Treeview die dem Schacht zugeordneten Abschlüsse/Muffen und damit verbundene Kabelabschnitte angezeigt.

1. Der Name des Schachtes wird angezeigt.
2. Der Name der Muffe/des Abschlusses wird angezeigt.
3. Die Kabelabschnitte, welche in der Muffe starten/enden werden angezeigt.
4. Die Fasern der entsprechenden Kabelabschnitte werden angezeigt.

Kontextmenüs

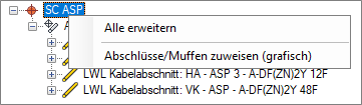

Kontextmenü zum Schacht

Kontextmenü zur Muffe/Abschluss

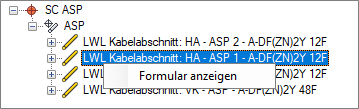

Kontextmenü zum Kabelabschnitt

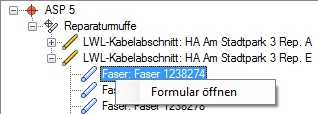

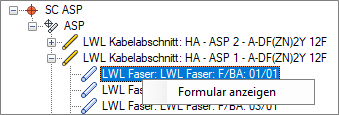

Kontextmenü zur Faser

Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen.

Über das Menü "Übersichten/Reports" lassen sich die Rohrendenübersicht und die Formulare der erzeugten Label öffnen.
