Schrank

Registerkarten

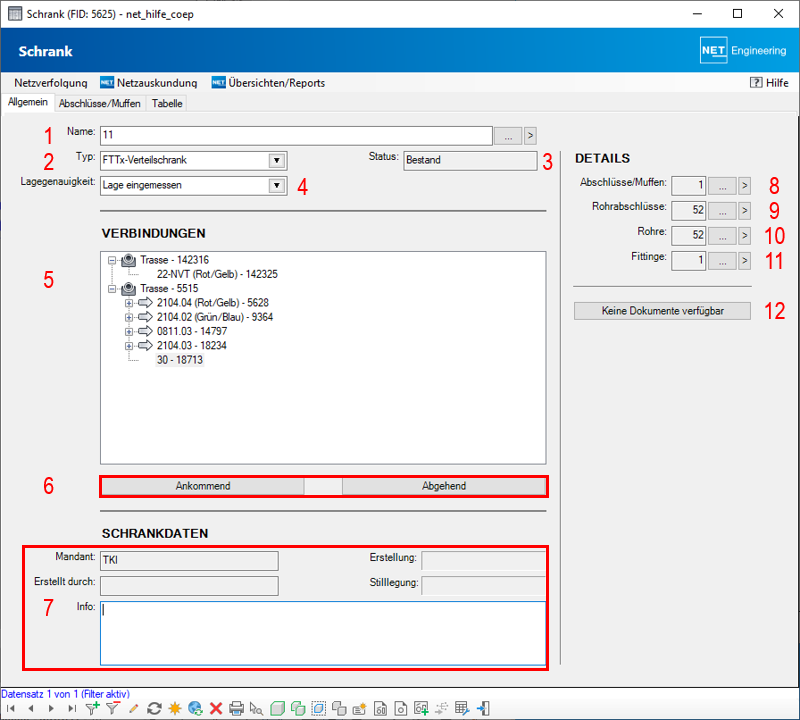

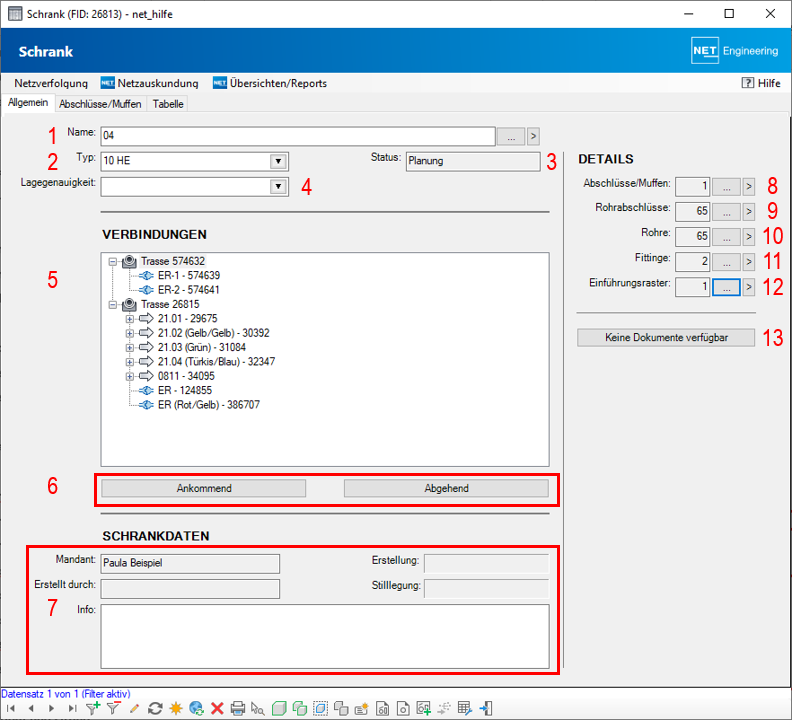

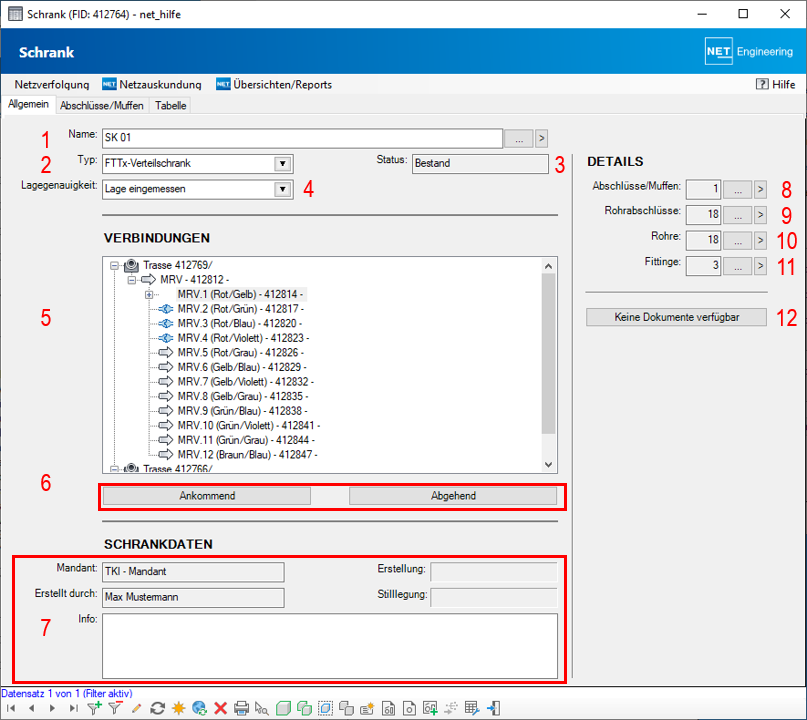

Auf der Startregisterkarte "Allgemein" findet der Nutzer alle Angaben zum Schrank. Er hat die Möglichkeit, zur näheren Beschreibung des Schrankes einen Typ und die Lagegenauigkeit auszuwählen.

Attribut	Beschreibung
Name	Der Name des Knoten wird angezeigt. Über den Button  öffnet sich das Knotenformular des aktuellen Schrankes bzw. mit  aller Objekte im Filter. (1)
Typ	An dieser Stelle kann dem Schrank ein Typ zugeordnet werden. Über den Button  öffnet sich die Auswahl aller definierten Schranktypen. Ein Doppelklick in das Listenfeld öffnet das Formular des Schranktypes. (2)
Status	Der Status, welcher dem Schrank im Knotenformular zugewiesen wurde, wird angezeigt. (3)
Lagegenauigkeit	Die Lagegenauigkeit kann dem Schrank zugeordnet werden. Über den Button  öffnet sich die Auswahl aller definierten Lagegenauigkeiten. Ein Doppelklick in das Listenfeld öffnet das Formular der Lagegenauigkeit. (4)
Verbindungen	Es werden die Trassen angezeigt, die am Schrank beginnen oder enden. In einer Tree-View ist erkennbar, welche Rohre bzw. Kabel den Trassen zugeordnet sind und ob die Rohre mit Rohrabschlüssen versehen wurden. Ist ein Rohr in den Schrank eingeführt (siehe auch Rohrabschluss hinzufügen) ist das am Symbol vor dem entsprechenden Rohr erkennbar: . Wurde kein Rohrabschluss erzeugt, wird der Rohrname ohne Symbol abgebildet. (5) Hinweis: Nur wenn die Rohre, die in einem Schrank enden, auch über einen Rohrabschluss in den Schrank eingeführt wurden, liefert die Rohrendenübersicht richtige Ergebnisse. Die Formulare der jeweiligen Trassen öffnen sich wenn man auf die Button  bzw.  klickt. (6)
Schrankdaten	Die Schrankdaten, welche im Knotenformular zum Schrank geführt werden, werden angezeigt. Informationen zum Schrank können hinterlegt werden. (7)
Details	Die Anzahl der Abschlüsse/Muffen wird angezeigt. Über den Button  öffnen sich die entsprechenden Knoten-Formulare der Abschlüsse bzw. Muffen bzw. mit  alle Abschlüsse/Muffen zu den Objekten im Filter. (8) Die Anzahl der Rohrabschlüsse wird angezeigt. Über den Button  öffnen sich die entsprechenden Formulare der Rohrabschlüsse bzw. mit  alle Rohrabschlüsse zu den Objekten im Filter. (9) Die Anzahl der Rohre wird angezeigt. Über den Button öffnen sich die entsprechenden Formulare der Rohre bzw. mit  alle Rohre zu den Objekten im Filter. (10) Die Anzahl der Fittinge wird angezeigt. Über den Button  öffnen sich die entsprechenden Formulare der Fittinge bzw. mit  aller Fittinge zu den Objekten im Filter. (11)
Dokumente	Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (12)

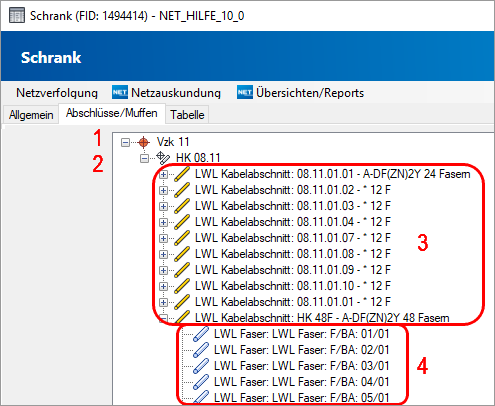

Auf der Registerkarte "Abschlüsse/Muffen" werden in einer Treeview die dem Schrank zugeordneten Abschlüsse/Muffen und damit verbundene Kabelabschnitte angezeigt.

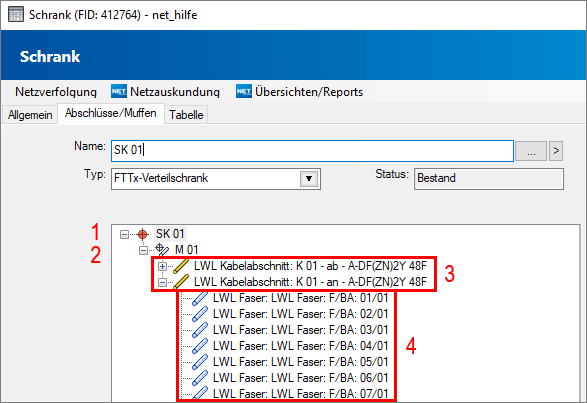

1. Der Name des Schrankes wird angezeigt.
2. Der Name der Muffe/des Abschlusses wird angezeigt.
3. Die Kabelabschnitte, welche in der Muffe starten/enden werden angezeigt.
4. Die Fasern der entsprechenden Kabelabschnitte werden angezeigt.

Kontextmenüs

Kontextmenü zum Schrank

Kontextmenü zur Muffe/Abschluss

Kontextmenü zum Kabelabschnitt

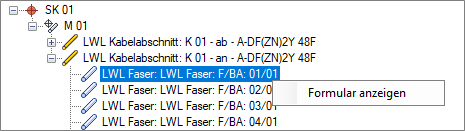

Kontextmenü zur Faser

Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen.

Über das Menü "Übersichten/Reports" lassen sich die Rack-Darstellung zeichnen und die Rohrendenübersicht sowie die Formulare der erzeugten Label öffnen.
