Im gesamten LWL-Netz/FM-Netz werden Dienste für die Beschaltung von Fasern/Adern, Kupplungen/Stifte und Rangierungen verwendet. Die angelegten Dienste werden in der weiteren Bearbeitung Netzwegen zugeordnet.

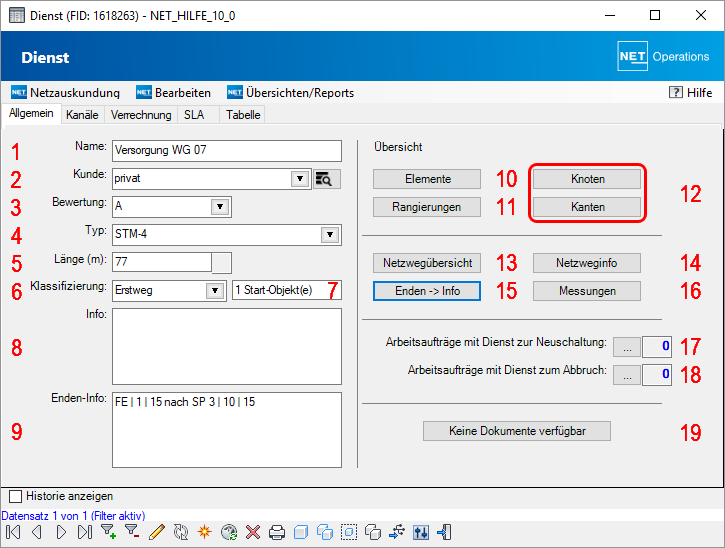

Über den Fachschalen-Explorer > Verwaltung > Dienst wird über die rechte Maustaste das Formular des Dienstes geöffnet. Das Formular besteht aus den Registerkarten Allgemein, Kanäle, Verrechnung und SLA.

Registerkarten

Allgemein

Attribut	Beschreibung
Name	Hier wird der Name des Dienstes eingegeben. Die Namen für Dienste müssen eindeutig sein. (1)
Kunden	Der dem Dienst zugeordnete Kunde wird angezeigt. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Personen. Mit Klick auf  lässt sich der Kunde aus der Datenbank auswählen. (2)
Bewertung	Die Bewertung des Dienstes wird angezeigt. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Bewertungen. (3)
Typ	Auswahlliste zum Typ des Dienstes. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der verschiedenen Dienst-Typen. (4)
Länge	Die Länge der vom Dienst beschalteten Kanten wird angezeigt. (5)
Klassifizierung	Hier kann der Dienst klassifiziert werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Klassifizierungen. (6)
Start-Objekte	Es wird angezeigt, wie viele Startobjekte (Start-Kupplung/-Stifte oder Start-Rangierungen es für diesen Dienst gibt. (7)
Informationen	Es können Informationen zum Dienst eingetragen werden. (8)
Enden Info	Wird der unter 15. beschriebene Button  angeklickt, werden Anfangs- und Endpunkt des Dienstes in diesem Feld eingetragen. (9)
Elemente	Öffnet die Detailformulare Fasern/Adern, Kupplungen/Stifte, Rangierungen und Spleiße mit den gefilterten Daten aller zum Dienst gehörenden Datensätze. (10)
Rangierungen	Öffnet die Detailformulare LWL-Rangierung bzw. FM-Rangierung mit der gefilterten Auswahl aller zugehörigen Datensätze. (11)
Knoten/Kanten	Öffnet die Formulare von Knoten und Kanten mit der gefilterten Auswahl aller zum Dienst zugehörigen Datensätze. (12)
Netzwegübersicht	Öffnet die Tabelle Netzwegübersicht mit der schrittweisen Auflistung des Netzweges ausgehend von einer Startrangierung, wenn diese angegeben ist. (13)
Netzweginfo	Öffnet das Fenster zur Netzweginfo mit den wichtigen Informationen zu Faserlänge, Dämpfung, etc.. (14)
Anfangs-/Endknoten	Sucht den Anfangs- und Endknoten des Netzweges, auf den der Dienst geschaltet ist und schreibt diese in das Info-Feld Enden Info (wie unter 9. beschrieben). (15)
Messungen	Über den Button öffnet sich das Formular der zugeordneten LWL-Messungen bzw. FM-Messungen. (16)
Neuschaltungen	Die Anzahl der Arbeitsaufträge wird angezeigt, welche Neuschaltungen mit diesem Dienst enthalten. (17)
Schaltungsabbrüche	Die Anzahl der Arbeitsaufträge wird angezeigt, welche Schaltungsabbrüche mit diesem Dienst enthalten. (18)
Dokumente	Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (19)

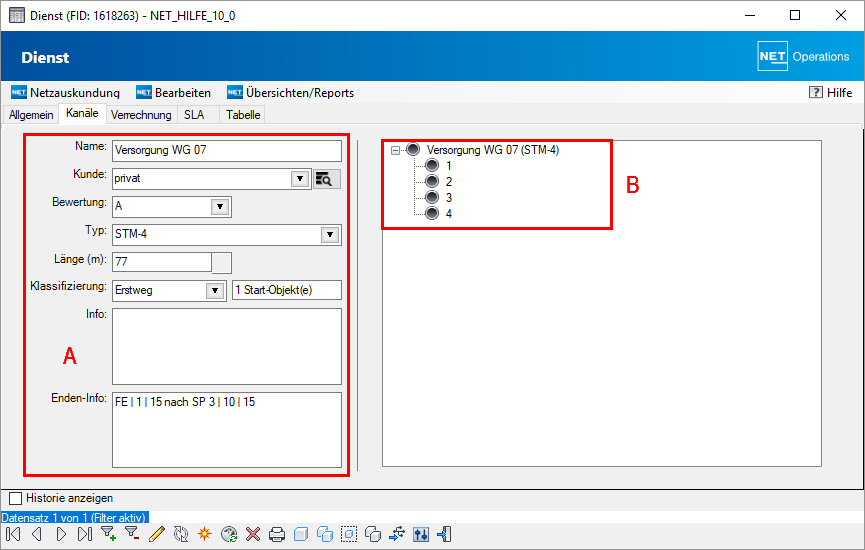

Kanäle

Je nach gewähltem Diensttyp werden die zugeordneten Kanäle angezeigt. Dienste können auch einem untergeordneten Kanal zugeordnet werden.

A. Die Felder im linken Bereich des Formulars werden aus der Registerkarte Allgemein übernommen oder können editiert werden.
B. Markiert man im Fenster den Dienst, bekommt man mit der rechten Maustaste die Möglichkeit, untergeordnete Dienste hinzuzufügen und übergeordnete Dienste anzuzeigen.

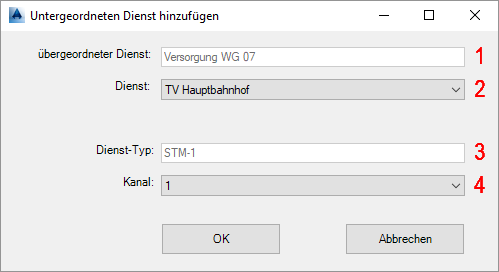

Die Auswahl untergeordneten Dienst hinzufügen öffnet folgenden Dialog:

1. Der übergeordnete Dienst wird angezeigt.
2. Ein Dienst kann ausgewählt werden.
3. Der Dienst-Typ wird angezeigt.
4. Der Kanal kann ausgewählt werden.

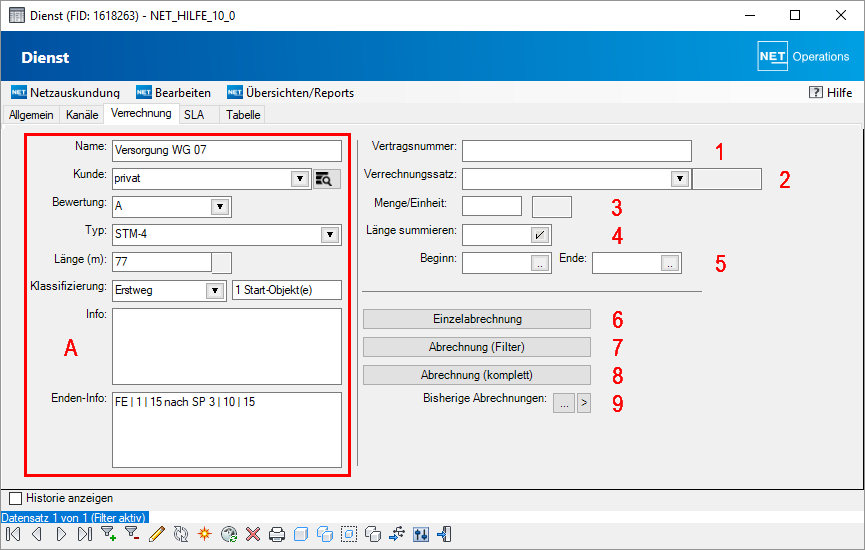

Verrechnung

Im Register Verrechnung erfolgt die Abrechnung der Dienste.

Die Felder im linken Bereich des Formulars werden aus der Registerkarte Allgemein übernommen oder können editiert werden. (A)
Attribut	Beschreibung
Vertragsnummer	Eine Vertragsnummer zum Dienst kann angegeben werden. (1)
Verrechnungssatz	Im Feld Verrechnungssatz wird das entsprechende Preismodell zur Berechnung ausgewählt. Neue Datensätze zu den Preisen werden unter Verrechnungssatz angelegt. (2)
Menge/Einheit	Je nach Abrechnungsmodus wird hier die abzurechnende Netzweglänge, bei Abrechnung nach Metern oder die Anzahl bei pauschaler Abrechnung angegeben. Die Eingabe durch den Nutzer ist nur möglich, wenn Länge summieren auf Nein steht. (3)
Länge	Steht Länge summieren auf Ja, wird die Länge des Netzweges automatisch aus der CAD-Länge bestimmt und für die Berechnung herangezogen. (4)
Abrechnungszeitraum	Angabe des Abrechnungszeitraumes. (5)
Abrechnung	Der Button  startet eine Einzelabrechnung des aktuellen Dienstes im Filter. (6) Der Button  startet eine Abrechnung aller Dienste im Filter. (7) Der Button  startet eine Abrechnung aller Dienste in der Datenbank. (8) Über diese Button  werden die bisherigen Abrechnungen aufgelistet. (9)

Mehr zu den Ergebnissen aus den Punkten 5 bis 9 erfahren Sie im Thema Dienst Abrechnung.

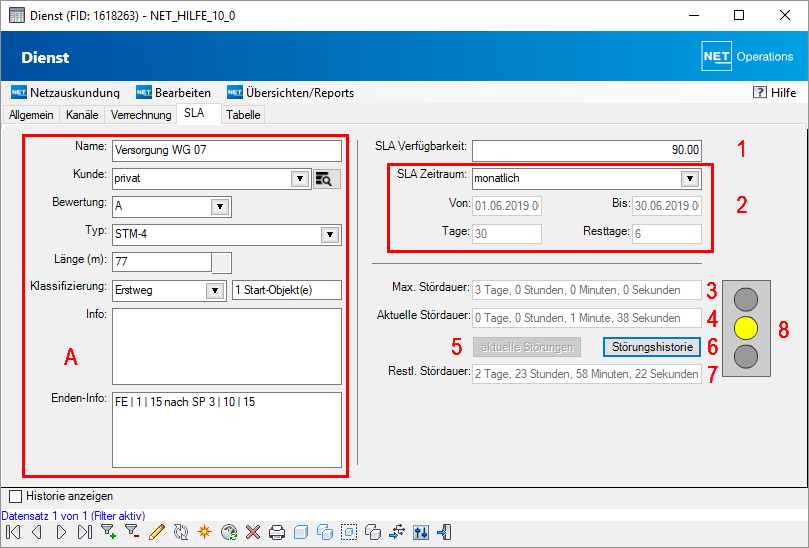

SLA

Im Register SLA werden die Verfügbarkeitsbedingungen und Störungszeiträume dokumentiert.

Die Felder im linken Bereich des Formulars werden aus der Registerkarte Allgemein übernommen oder können editiert werden. (A)
Attribut	Beschreibung
Verfügbarkeit	An dieser Stelle wird die vereinbarte SLA-Verfügbarkeit eingetragen. (1)
Zeitraum	Hier wird der Zeitraum für die SLA-Beurteilung angegeben. Der aktuelle Zeitraum wird automatisch eingetragen. (2)
maximal zulässige Stördauer	Hier wird die maximal zulässige Stördauer in Abhängigkeit von der zugesicherten SLA-Verfügbarkeit angegeben. (3)
Stördauer	Die aktuelle Stördauer wird hier angezeigt. (4) Der Button  listet die aktuellen Störungen auf. (5) Der Button  listet die vergangenen Störungen auf. (6) Hier wird die restliche zulässige Stördauer in Abhängigkeit von der zugesicherten SLA-Verfügbarkeit angegeben. (7) Die Ampel signalisiert den Status der Verfügbarkeit. (8)

Menüeinträge

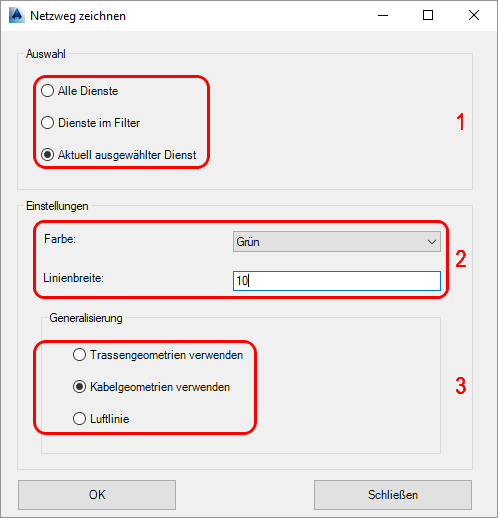

Über das Menü "Netzauskundung" lässt sich der Netzweg in der Grafik einzeichnen und entfernen:

1. Es können die Netzwege für alle Dienste, alle Dienste im Filter oder den aktuell ausgewählten Dienst gezeichnet werden.
2. Es kann festgelegt werden, mit welcher Farbe und Linienbreite der Netzweg eingezeichnet werden soll.
Es kann ausgewählt werden, welche Geometrie die Grundlage für den Netzweg bilden soll.
3. Eine farbige (im Bsp. grün) Polylinie wird entsprechend der eingestellten Optionen gezeichnet. Bei einem erneuten Aufbau der Grafik erscheint diese Linie nicht wieder.

Eine farbige (im Bsp. grün) Polylinie wird entsprechend der eingestellten Optionen gezeichnet. Bei einem erneuten Aufbau der Grafik erscheint diese Linie nicht wieder.

Die Polylinie des Netzweges wird mit "eingezeichneten Netzweg entfernen" aus der Grafik gelöscht.

Über das Menü "Bearbeiten" lässt sich ein LWL-Netzweg bzw. FM-Netzweg einrichten und Rangierungen entfernen sowie der LWL-Netzweg bzw. FM-Netzweg abbrechen:

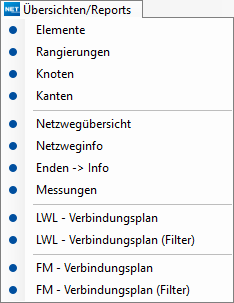

Über das Menü "Übersichten/Reports" lassen sich Abfragen und Übersichten, die über die Button der Registerkarte Allgemein öffnen: alle Elemente (s. unter 10.), Rangierungen (s. unter 11.) sowie Knoten und Kanten (s. unter 12.) zum gewählten Dienst im Formular anzeigen. Des weiteren können die Netzwegübersicht (s. unter 13.) und die Netzweginfo (s. unter 14.) angezeigt werden, die Enden Info im entsprechenden Feld eingefügt (s. unter 15.) und zugeordnete Messungen im Formular (s. unter 16.) geöffnet werden. Auch der LWL-Verbindungsplan bzw. FM-Verbindungsplan lässt sich öffnen.

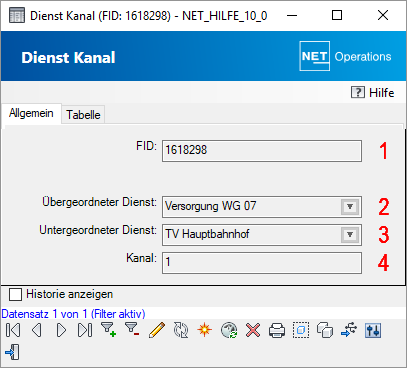

Dienst Kanal

Je nach Diensttyp können den Diensten mehrere Kanäle zugewiesen werden.
Zum Formular Dienst Kanal gelangt man im Fachschalen-Explorer > Verwaltung > Dienst > Dienst Kanal.

Registerkarten

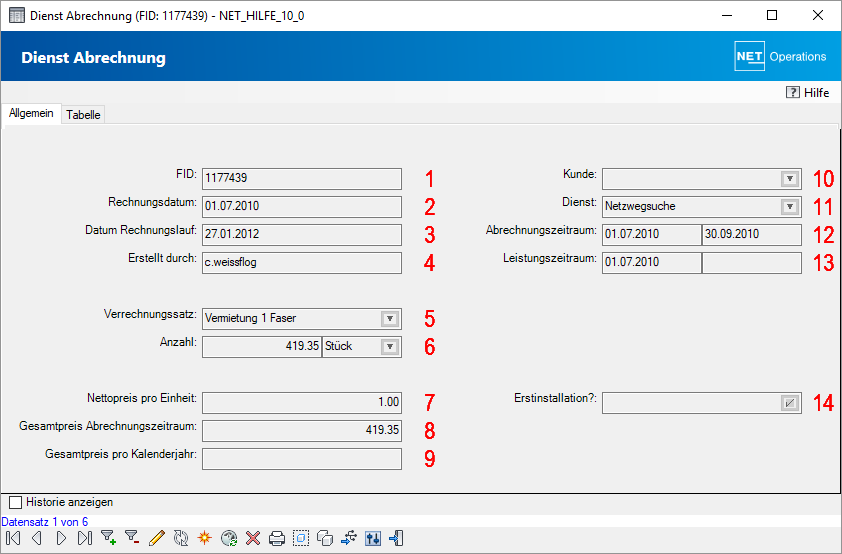

Dienst Abrechnung

Für die Abrechnung der Dienste werden definierte Verrechnungssätze verwendet.
Zum Formular Dienst Abrechnungen gelangt man im Fachschalen-Explorer > Verwaltung > Dienst > Dienst Abrechnung.

Registerkarten

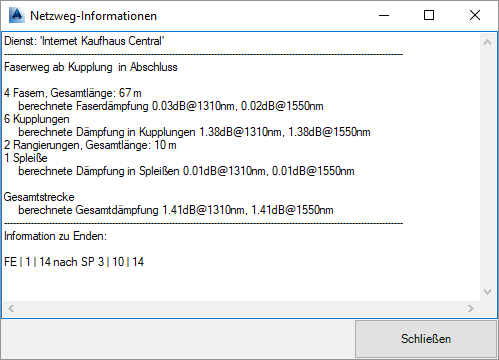

Netzweginfo

Die Netzweginfo listet die wichtigen Daten des Netzweges in Bezug auf Dämpfung, Faser-/Aderlänge sowie Anzahl der Spleiße und Kupplungen/Stifte auf. Es wird die Anzahl der genutzten Fasern/Adern, die Gesamtlänge des Faser-/Aderweges, die Anzahl der Kupplungen/Stifte und Spleiße, sowie die daraus resultierenden Teil- und Gesamtdämpfungen angezeigt. Die Dämpfungswerte werden jeweils für zwei verschiedene Wellenlängen (1310nm und 1550nm) berechnet (LWL).
Über den Button  im Register Allgemein des Dienst-Formulars wird die Netzweginfo erzeugt.
Sind mehrere Netzwege mit einem Dienst beschaltet, werden alle zum Dienst gefundenen Netzwege nacheinander aufgelistet, sofern eine Startrangierung für jeden Netzweg bestimmt ist.
Sollte keine Startrangierung festgelegt sein, werden nur die aufsummierten Daten angezeigt. Eine Selektion nach Netzweg ist dann nicht möglich.

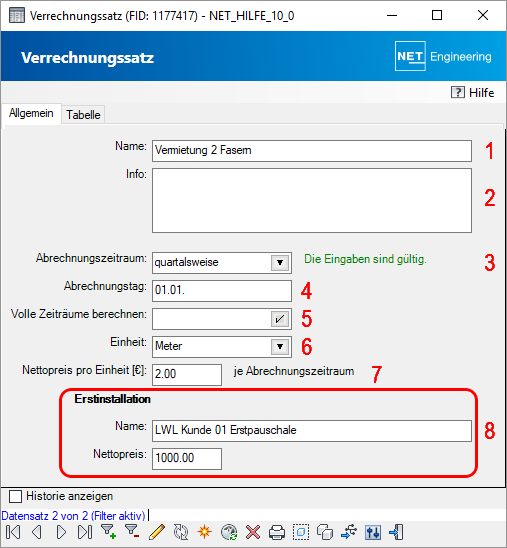

Verrechnungssatz

Für die Verrechnung der Dienste werden definierte Verrechnungssätze verwendet. Diese können jederzeit neu erstellt werden. Bestehende Modelle können einfach angepasst und geändert werden.
Zum Formular Verrechnungssatz gelangt man über einen Doppelklick in das Feld Verrechnung im Formular Dienst > Registerkarte Verrechnung.

Registerkarten

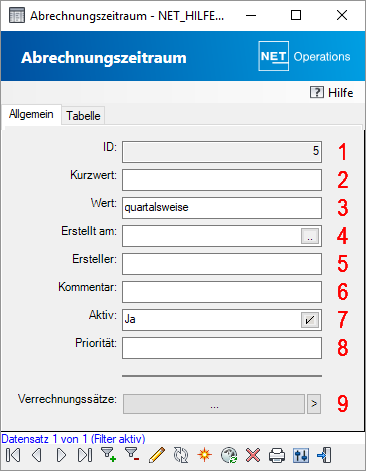

Abrechnungszeitraum

Über einen Doppelklick in das Feld Abrechnungszeitraum des Formulars des Verrechnungssatzes öffnet sich das entsprechende Formular. Hier können neue Datensätze angelegt und bestehende bearbeitet werden.

1. Die ID des Datensatzes wird angezeigt.
2. Eine Kurzbezeichnung für den Abrechnungszeitraum kann angegeben werden.
3. Der Name für den Abrechnungszeitraum kann angegeben werden.
4. Das Erstellungsdatum kann eingegeben werden.
5. Der Name der Person, die den Datensatz erzeugt hat, kann eingegeben werden.
6. Ein Kommentar zum Abrechnungszeitraum kann eingegeben werden.
7. Nur aktiv geschaltete Abrechnungszeiträume können im Detailformular Verrechnungssatz aus der Auswahlliste gewählt werden.
8. Eine Priorität für den Verrechnungssatz kann angegeben werden.
9. Die Formulare aller Verrechnungssätze, die den aktuellen Abrechnungszeitraum bzw. die Abrechnungszeiträume im Filter nutzen, werden aufgelistet.

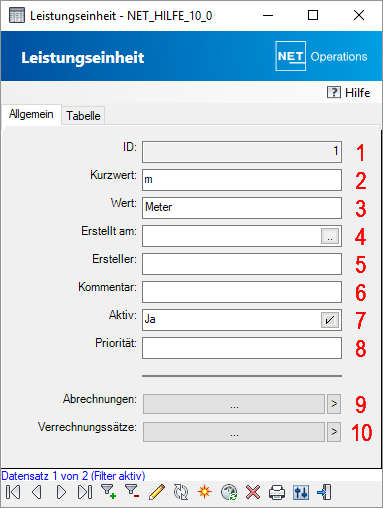

Leistungseinheit

1. Die ID des Datensatzes wird angezeigt.
2. Eine Kurzbezeichnung für die Leistungseinheit kann angegeben werden.
3. Der Name für die Leistungseinheit kann angegeben werden.
4. Das Erstellungsdatum kann eingegeben werden.
5. Der Name der Person, die den Datensatz erzeugt hat, kann eingegeben werden.
6. Ein Kommentar zur Leistungseinheit kann eingegeben werden.
7. Nur aktiv geschaltete Leistungseinheiten können im Detailformular Verrechnungssatz aus der Auswahlliste gewählt werden.
8. Eine Priorität für die Leistungseinheit kann angegeben werden.
9. Die Formulare aller Abrechnungen, welche die aktuelle Leistungseinheit bzw. die Leistungseinheiten im Filter nutzen, werden aufgelistet.
10. Die Formulare aller Verrechnungssätze, welche die aktuelle Leistungseinheit bzw. die Leistungseinheiten im Filter nutzen, werden aufgelistet.
