Rohrverbindung hinzufügen

Mit dem Arbeitsablauf "Rohrverbindung hinzufügen" werden zwei Rohre über einen Fitting miteinander verbunden. In den Fachschalenoptionen können verschiedene Bedingungen aktiviert werden, welche den Arbeitsablauf beeinflussen.

Ablauf

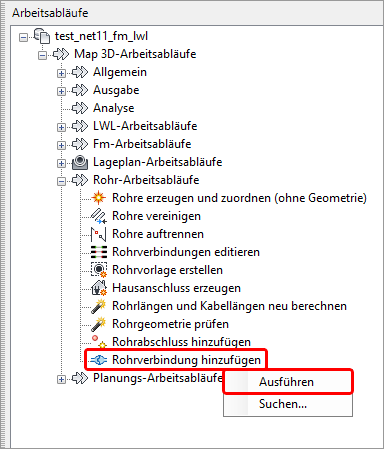

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > Rohr-Arbeitsabläufe > Rohrverbindung hinzufügen über einen Doppelklick, aus dem Kontextmenü oder den Button mceclip3.png im rechten unteren Bereich des Arbeitsablauf-Explorers:


oder auf der Registerkarte NET Planung:


Hinweis
Auch im Rohr-Verbindungseditor können Rohrverbindungen hinzugefügt werden.

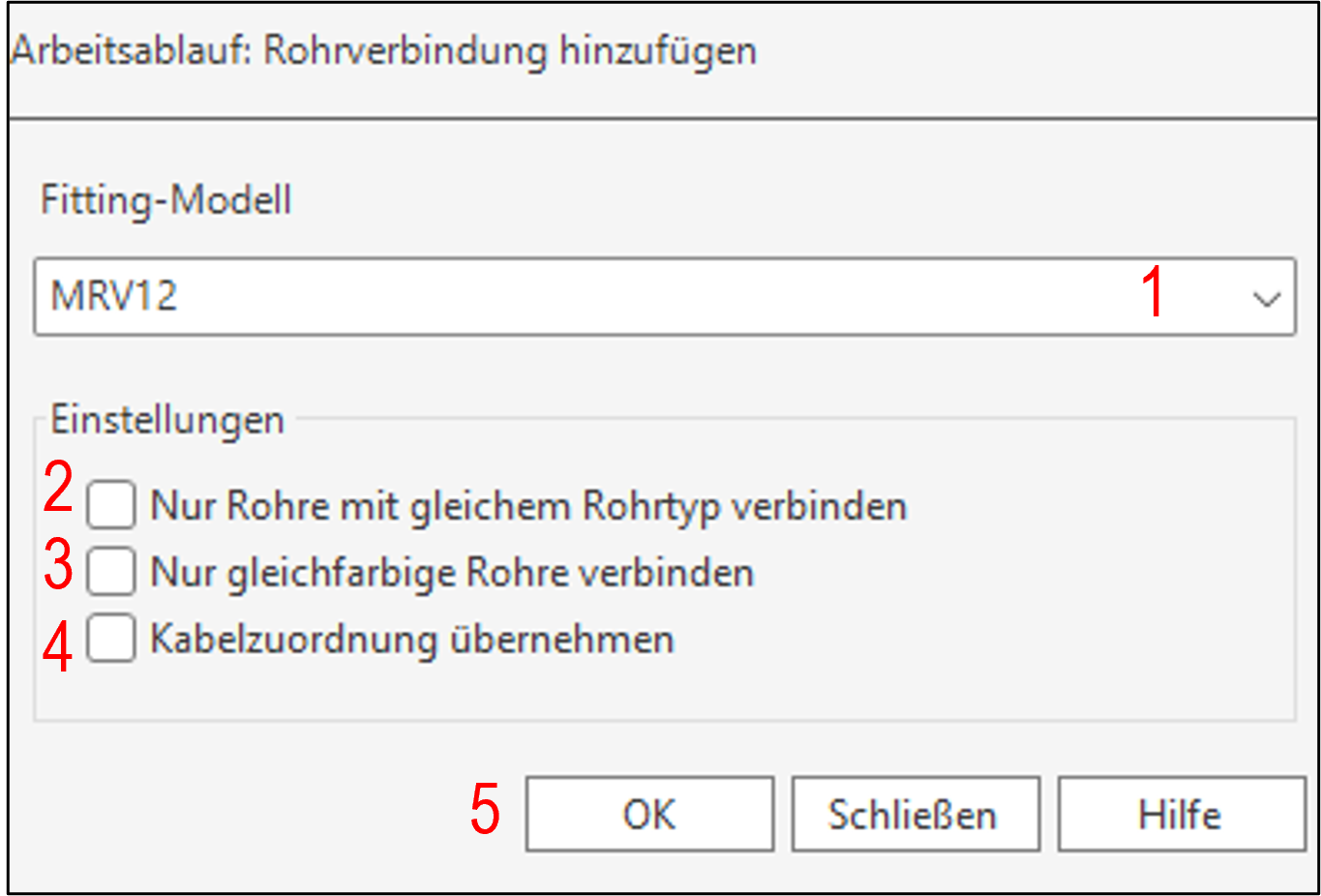

Folgende Optionen stehen für den Arbeitsablauf zur Verfügung:


Wurde die Option "Rohrverbindungsmodell im Arbeitsablauf" wählen aktiviert, erscheint im Arbeitsablauf die Abfrage nach dem Fitting-Modell (Fittingtyp)

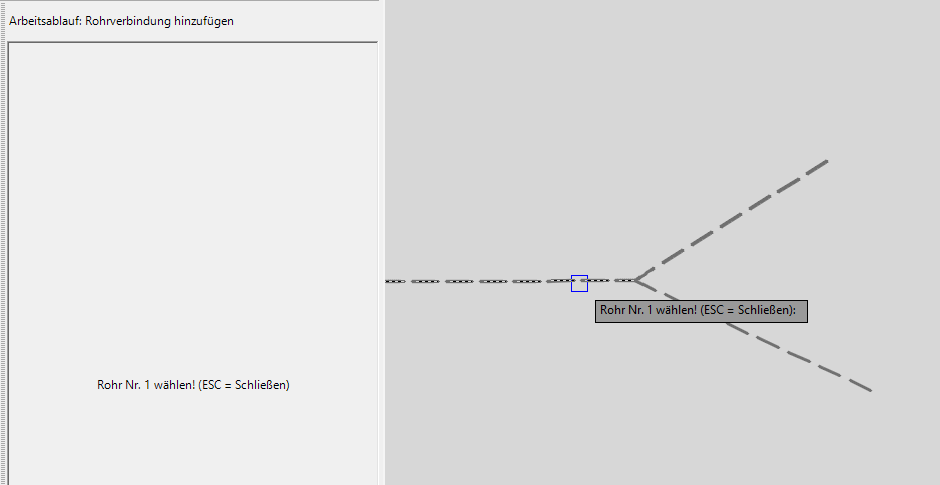

Die Trasse muss in der Grafik gewählt werden, welche das entsprechende Rohr enthält oder das Rohr selbst wird gewählt. Man kann das Rohr aus der Grafik oder aus dem Trassenquerschnitt auswählen.

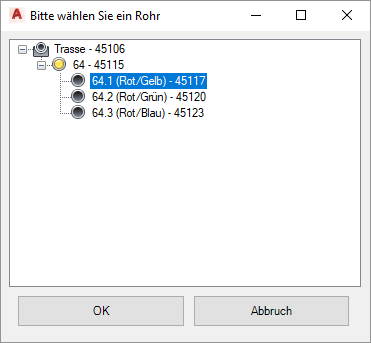

Die der Trasse zugeordneten Rohre werden in einer Tree-View angezeigt und es kann ein Rohr gewählt werden.

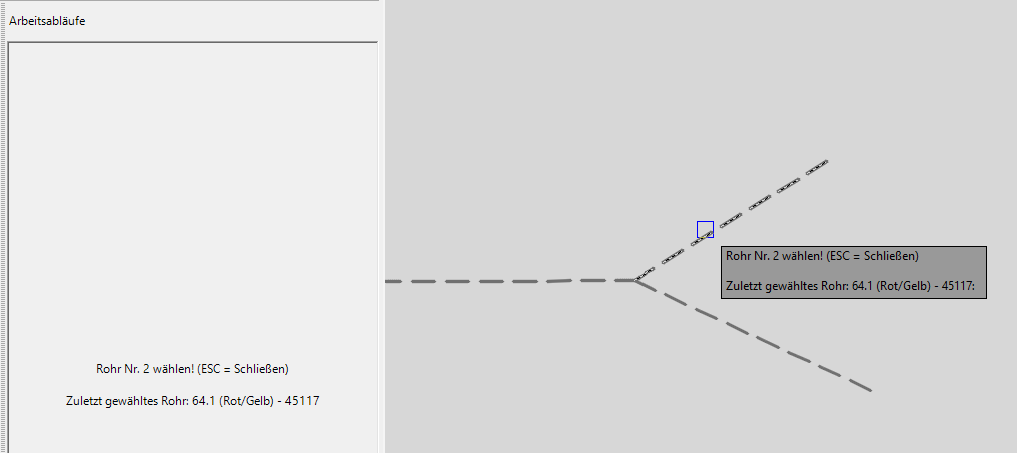

Bevor man das zweite Rohr wählt, wird Name und FID des ersten Rohres angezeigt.

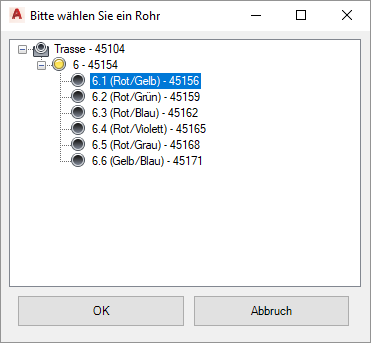

Die der Trasse zugeordneten Rohre werden in einer Tree-View angezeigt und es kann ein Rohr gewählt werden.

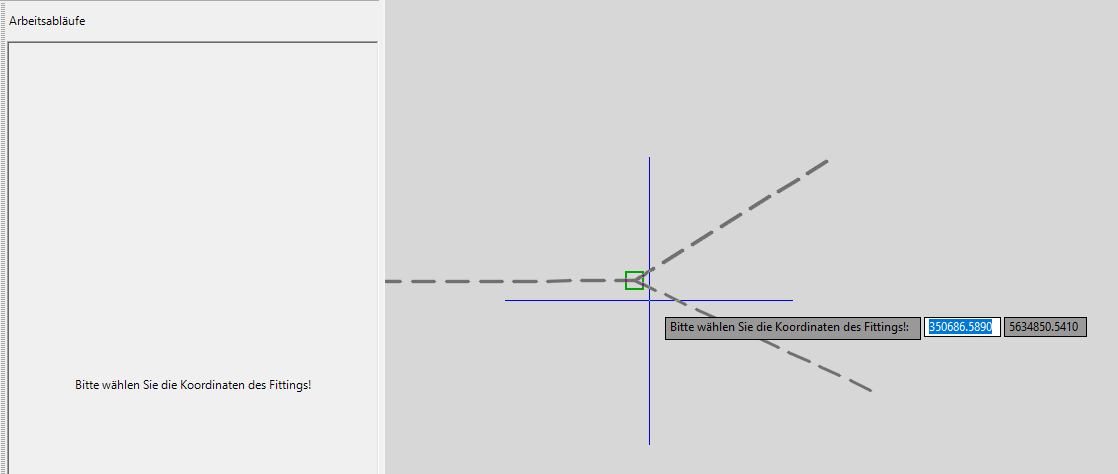

Die Lage des Fittings wird in der Grafik festgelegt. Es muss auf den Objektfang geachtet werden.


Ergebnis

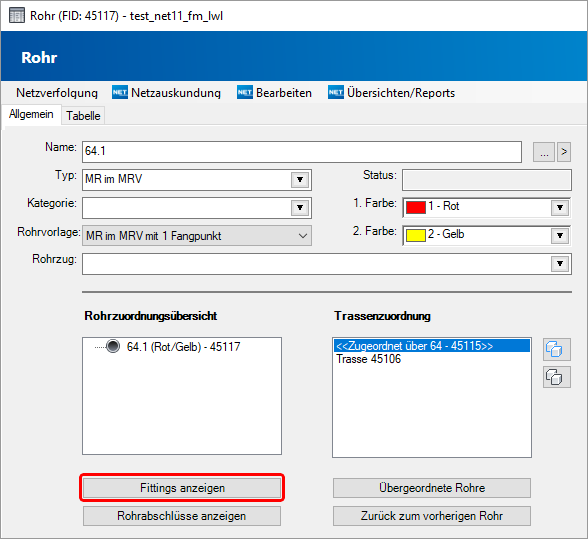

Im Rohrformular unter der Rohrzuordnungsübersicht liefert der Button mceclip18.png zu den Rohrverbindungen des aktuellen Rohres.

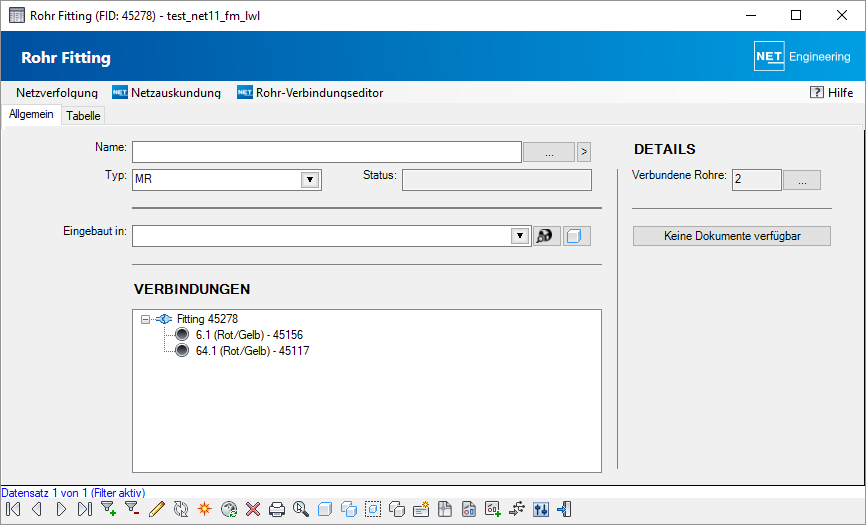

Das Formular des Rohrfittings präsentiert sich wie folgt:

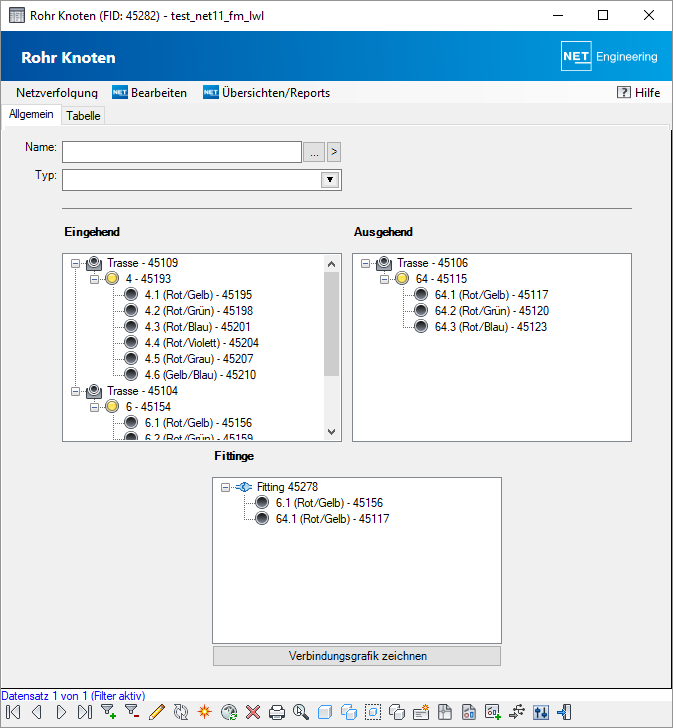

In der Grafik kann der Fitting als Rohrknoten dargestellt werden.


Hinweis
Werden im Arbeitsablauf "Rohre auftrennen" untergeordnete Rohre getrennt, wird das übergeordnete Rohr an der Trennstelle automatisch mit einem Fitting verbunden.

NET-Optionen

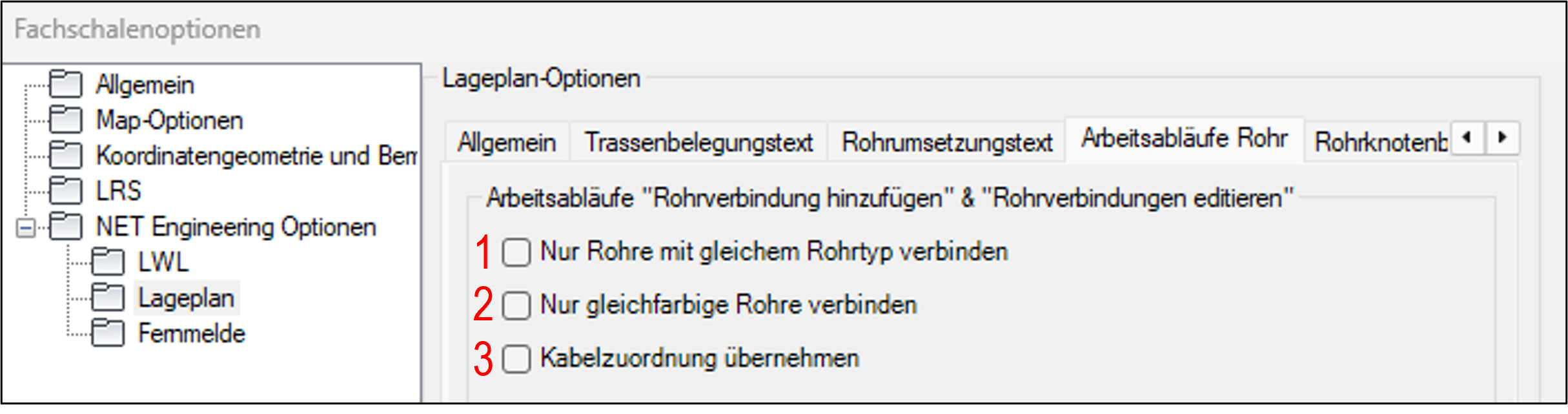

Je nachdem, welche NET Optionen gewählt wurden, wird der Arbeitsablauf durchgeführt.

Option 1: mceclip16.png
Wurden während des Arbeitsablaufes Rohre unterschiedlichen Rohrtyps gewählt, erscheint folgende Meldung:


Option 2: mceclip25.png
Wurden während des Arbeitsablaufes Rohre mit unterschiedlichen Farben gewählt, erscheint folgende Meldung:


Option 3: mceclip27.png
Zu Beginn des Arbeitsablaufes erfolgt die Abfrage nach dem Fittingmodell:


Option 4: blobid0.png
Ist einem der Rohre, die über einen Fitting verbunden werden sollen, ein Kabel zugeordnet, wird das Kabel nach Hinzufügen des Fittings beiden Rohren zugeordnet.
