In Fachschale konvertieren

Daten aus anderen Datenformaten können in Fachschalenobjekte umgewandelt werden. Diese Daten können aus DWG-, SDF-, SHP- und SQLite-Datenquellen stammen.

Ablauf

In der Registerkarte "Einfügen" > Gruppe "Importieren"


oder im Fachschalen-Explorer im Kontextmenü des Projektes mit "Importieren"

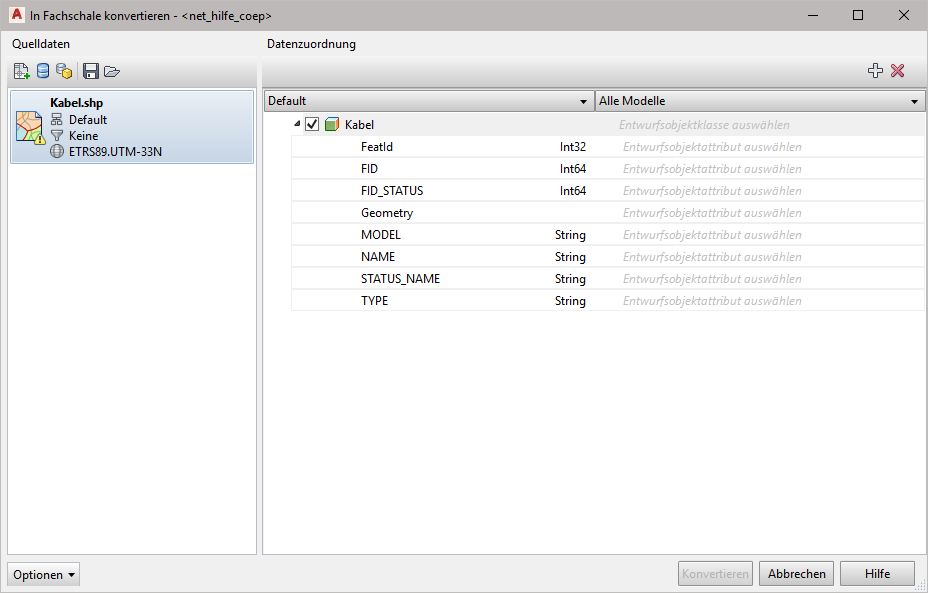

Es öffnet sich folgender Dialog:


mceclip4.png dateibasierte Quellen, die konvertiert werden sollen, können hinzugefügt werden
mceclip5.png FDO-Verbindungsquellen, die konvertiert werden sollen, können hinzugefügt werden
mceclip6.png Fachschalenquellen, die konvertiert werden sollen, können hinzugefügt werden

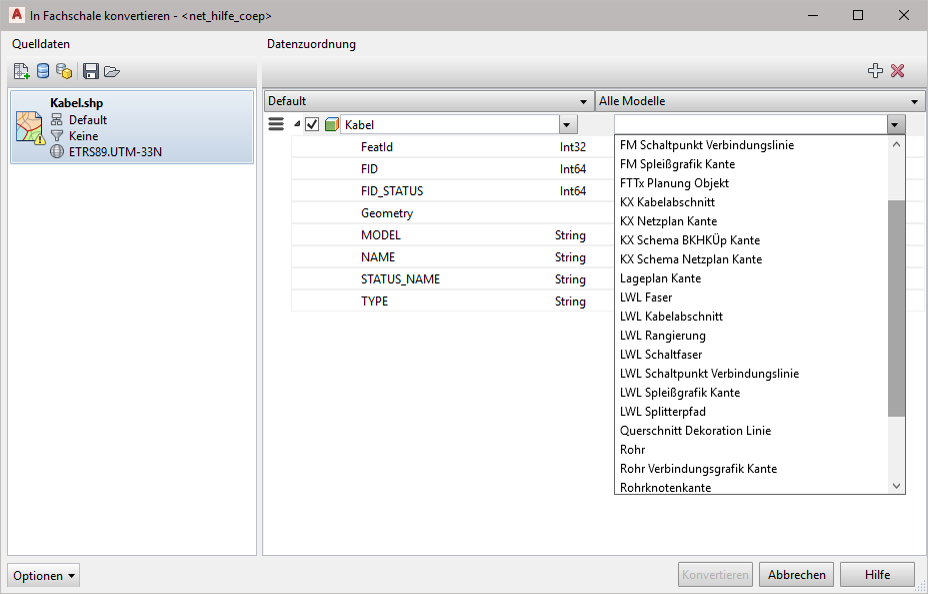

Nach der Wahl der Datenquelle wird diese im Bereich "Default" angezeigt. Im Bereich "Alle Modelle" muss die entsprechende Objektklasse gewählt werden, in die konvertiert werden soll.

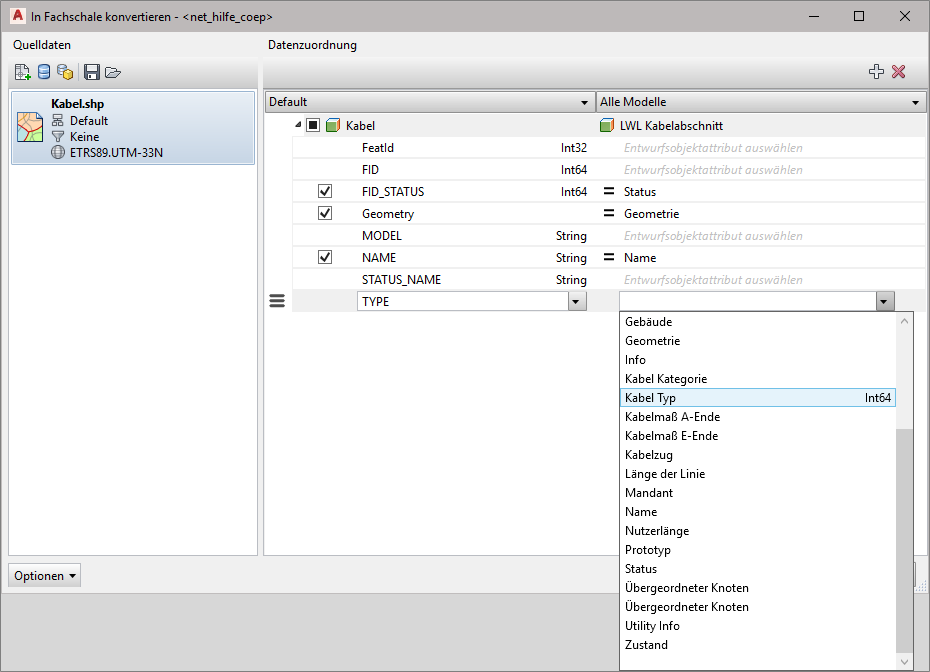

Die enthaltenen Attribute der Quelle müssen den Attributen der Objektklasse zugeordnet werden.

Mit dem "Konvertieren"-Button wird die Konvertierung gestartet.

Die Anzahl der Objekte wird angezeigt.
